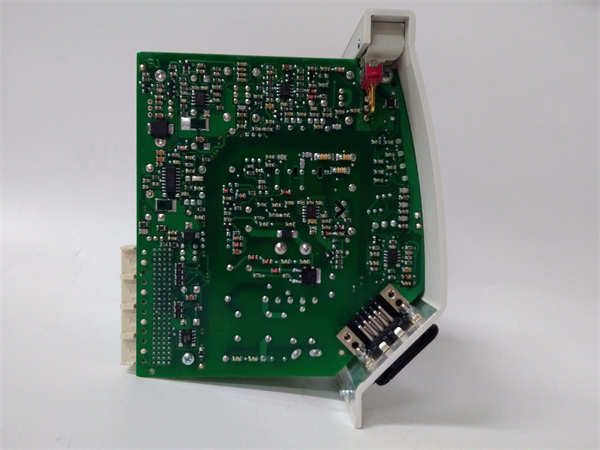

SA811F 3BDH000013R1

SA811F 3BDH000013R1 是ABB集团生产的一款模拟量输入模块。它属于ABB Advant开放式控制系统（OCS）中的S800 I/O系列，专门用于连接现场的模拟量传感器，将连续的物理信号（如温度、压力、流量）高精度地转换为数字信号，供上层控制器（如AC 450）进行处理。

应用场景

在西南某大型化工厂的合成氨装置中，对进料流量和反应器温度的压力变送器和热电偶信号进行连续、精确的监测是保障安全生产和优化工艺的关键。这些4-20mA和毫伏级信号需要稳定可靠地接入DCS系统。该工厂在S800 I/O站中广泛配置了 SA811F 3BDH000013R1 模块。其出色的通道隔离性能和信号调理能力，有效克服了现场电磁干扰和信号衰减，确保了控制室接收到的每一个压力、温度数据都真实可靠，为先进控制（APC）优化提供了坚实基础，使氨产量提升了约2%，能耗降低了1.5%。

核心参数速览

技术原理与创新价值

创新点1：高精度模数转换与智能信号调理。SA811F 3BDH000013R1 的核心在于其16位高精度Σ-Δ型ADC和可编程的信号调理电路。它能自动适应或通过软件配置不同的输入类型和量程，对原始信号进行放大、滤波和线性化处理，最大限度地减少噪声，提取真实信号，从源头保证数据准确性。创新点2：卓越的通道隔离与抗干扰能力。 模块的8个输入通道之间采用了高等级的电气隔离。这种设计至关重要，可防止因现场传感器接地电位不同或某一路信号引入高压浪涌而波及其他通道，避免了“一损俱损”的风险，使其在复杂电磁环境下稳定工作。创新点3：模块化热插拔与高效诊断。 作为S800 I/O系统的一部分，SA811F 支持在线热插拔（需系统允许），极大提高了系统的可维护性和可用性。模块具备完善的在线诊断功能，可实时监测断线、超量程等异常，并通过系统报警，便于快速定位故障。

应用案例与行业价值

案例：华东某大型造纸厂碱回收锅炉测控系统该锅炉是纸厂能源核心，其炉膛负压、汽包水位等数百个模拟量测点至关重要。系统采用ABB Advant OCS，大量使用 SA811F 3BDH000013R1 模块。其高精度和稳定性确保了锅炉燃烧控制和安全联锁系统的可靠运行。在一次大修后启动中，SA811F 准确捕捉到一台给水泵出口压力变送器的微小漂移趋势，及时预警，避免了因虚假信号导致的给水调节紊乱，防止了潜在的锅炉跳闸，保障了连续生产。

相关产品组合方案

1. 1.EI813F / EI823F：S800 I/O模块基座，SA811F 安装于此。

2. 2.SD822 / SD823：S800 I/O站电源模块，为基座和模块供电。

3. 3.CI830 / CI851：通信接口模块，连接S800 I/O站与AC 450/800M控制器。

4. 4.AC 450 / AC 800M：上位控制器，处理 SA811F 采集的数据。

5. 5.SA821F：模拟量输出模块，用于控制执行机构。

6. 6.SD822：数字量输入模块，用于采集开关状态。

7. 7.SD832：数字量输出模块，用于驱动继电器等。

安装维护与全周期支持

SA811F 3BDH000013R1 安装简便，直接插入S800基座并锁紧即可。日常维护主要是保持通风良好，定期检查接线。模块支持热插拔，更换前需确认系统允许。
