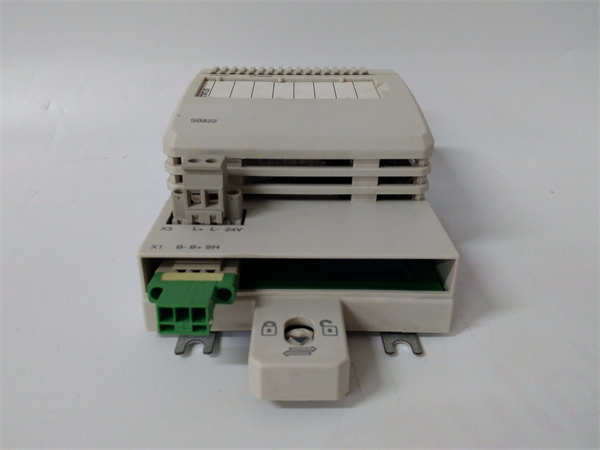

SB822 3BSE018172R1 是ABB集团生产的一款数字量输出模块。它属于ABB S800 I/O系列，是Advant/AC 800M等控制系统的关键组成部分，负责将控制器的逻辑指令转换为实际的开关信号，驱动现场的电磁阀、继电器、指示灯等设备。

应用场景

在华北某大型汽车制造厂的冲压生产线中，机械手需要精确控制气动夹具来完成钢板的抓取和放置。每个动作都由控制系统发出指令，通过 SB822 3BSE018172R1 数字量输出模块来驱动相应的电磁阀线圈得电或失电，从而控制夹具的打开与闭合。产线节奏极快，每分钟需要完成十几次动作。SB822 模块以其毫秒级的响应速度和极高的可靠性，确保了每一次动作的精准无误，连续运行数年未发生因输出模块故障导致的生产中断，为高效的“JIT”生产模式提供了坚实基础。

核心参数速览

技术原理与创新价值

创新点1：高驱动能力与完善的保护设计。SB822 3BSE018172R1 采用高性能的MOSFET作为输出开关元件，每通道可提供0.5A的持续输出电流，能够直接驱动大多数的电磁阀、小型接触器和指示灯。模块内部集成了过载和短路保护电路，当检测到异常电流时能迅速切断输出，并向上级控制器报告故障，有效防止模块因现场负载故障而损坏。创新点2：灵活的配置与诊断能力。 模块的输出类型（源型/漏型）可通过硬件或软件进行配置，增加了应用的灵活性。每个输出通道都配有明亮的LED指示灯，可以直观地显示通道的开关状态，极大地方便了现场的调试和故障排查工作。创新点3：模块化与高可靠性。 作为S800 I/O家族的一员，SB822 秉承了该系列模块化、高密度的设计理念。其工业级的元器件选型和宽温工作范围，确保了在恶劣的工业环境下（如振动、粉尘、温度波动）能够长期稳定运行，平均无故障时间长达数万小时。

应用案例与行业价值

案例：华南某大型污水处理厂曝气控制系统该厂的生物池曝气量需要根据水质实时调节，通过控制数百个曝气支管上的电动阀门开度来实现。控制系统采用AC 800M控制器和 SB822 模块来驱动阀门的开/关命令继电器。SB822 的稳定输出确保了阀门动作的可靠性，其通道诊断功能帮助维护人员快速定位了一处因雨水渗入导致的线路短路故障，避免了设备损坏和生化池工况的恶化。厂方工程师表示：“在潮湿腐蚀的环境中，SB822 模块的稳定表现超出了我们的预期，是保障污水处理达标排放的幕后功臣。”

相关产品组合方案

1. 1.EI813F / EI823F：S800 I/O模块基座，SB822 安装于此。

2. 2.SD822 / SD823：S800 I/O站电源模块，为基座和模块供电。

3. 3.CI830 / CI851 / CI854：通信接口模块，连接S800 I/O站与控制器。

4. 4.AC 800M：高性能过程控制器，是 SB822 的指挥中心。

5. 5.SD822：数字量输入模块，用于采集现场状态信号。

6. 6.SA811F：模拟量输入模块，用于采集过程变量。

7. 7.TA 系列信号调理器：用于特殊信号隔离和转换。

安装维护与全周期支持

SB822 3BSE018172R1 的安装非常简便，只需将其垂直插入S800基座的对应槽位并锁紧固定螺钉即可。接线在模块前部的可拆卸端子块上完成，方便快捷。日常维护主要是定期检查端子是否松动，并确保模块通风良好。当模块故障时，可通过LED指示灯初步判断，并支持在线热插拔更换（需系统允许），最大程度减少停机时间。
