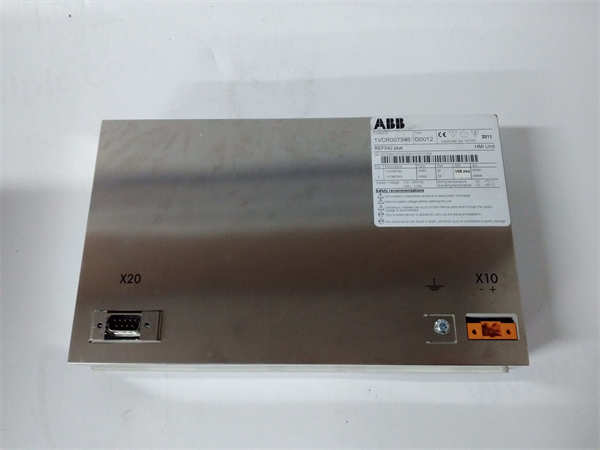

ABB REF542plus（订货号：1VCR007346，版本标识：G0012）是ABB公司推出的一款功能强大的中压配电网络保护、控制、测量和通信一体化装置。它属于ABB著名的RELION® 产品家族的一员，主要应用于变电站、工矿企业、商业建筑等领域的馈线、变压器、电动机等关键电力设备的全面保护与监控。

应用场景:

在城市中心一座110/10kV变电站的10kV配电室内，数十条出线馈线为周边的重要负荷供电。每条馈线开关柜上都安装着一台ABB REF542plus 保护测控装置。当某条电缆因外力破坏发生短路故障时，该线路上的REF542plus 能在毫秒级内精准检测到过流信号，迅速启动保护逻辑，驱动断路器跳闸，将故障线路从电网中隔离，防止事故扩大。同时，它立即通过IEC 61850等通信协议将故障时间、故障类型、录波数据等详细信息上传至站控系统，帮助运维人员快速定位故障点，为迅速恢复供电提供决策支持，极大提升了供电可靠性。

核心参数速览:

技术原理与创新价值:

创新点1：高度集成的多功能平台。REF542plus 的核心优势在于将保护、测量、控制和通信四大功能深度融合于一个紧凑的装置中。它不再是单一的继电保护装置，而是一个智能电子装置（IED）。这种集成化设计减少了柜内设备数量，简化了二次接线，降低了系统复杂度和故障点，同时提供了全面的数据视野。创新点2：基于国际标准的开放式通信。该装置原生支持IEC 61850这一变电站通信的国际标准，实现了设备间的互操作性和信息模型的标准化。这使得REF542plus 能够轻松融入数字化变电站架构，实现高效的GOOSE跳闸和SV采样值传输，大大提升了系统的响应速度和配置灵活性。创新点3：强大的故障录波与事件记录功能。REF542plus 内置高精度的故障录波器，能够记录故障发生前后多个周波的电流、电压波形。结合其带时间戳的事件顺序记录（SOE）功能，为运维人员分析故障原因、评估保护动作行为提供了最直接、最可靠的依据，是实现精准故障分析和快速恢复供电的“黑匣子”。

应用案例与行业价值:

某大型数据中心为确保其供电的绝对可靠，对其10kV配电系统进行了全面升级，在所有进线、母联和重要负荷出线开关柜中采用了ABB REF542plus 保护测控装置。在一次外部电网波动导致电压暂降的事件中，REF542plus 的灵敏电压保护功能及时动作，按照预设逻辑启动了备用电源自动投切方案，确保了关键IT负载的连续供电。数据中心设施经理评价：“REF542plus 不仅仅是一个保护装置，它更是一个智能的控制中心。其可靠的保护性能和丰富的通信数据，让我们能够实时掌握整个配电系统的健康状态，实现了从被动响应到主动预警的运维模式转变，供电可靠性达到了99.999%的设计目标。”

相关产品组合方案:

1. 1.REF541：同系列基础型馈线保护测控装置，是REF542plus 的经济型选择。

2. 2.REF543：功能更强大的综合保护装置，适用于更复杂的应用如变压器差动保护。

3. 3.REC650：ABB RELION® 系列中的线路差动保护装置，与REF542plus 协同构成完整保护。

4. 4.COM600：站控计算机，用于集成多个REF542plus 的数据，实现变电站自动化。

5. 5.ATS / AMS 断路器：与REF542plus 配合，执行分合闸操作。

6. 6.CPD 电流互感器：为REF542plus 提供高精度的一次电流信号。

7. 7.PCM600 软件：ABB专用的调试和维护工具，用于对REF542plus 进行配置、测试和诊断。

安装维护与全周期支持:
