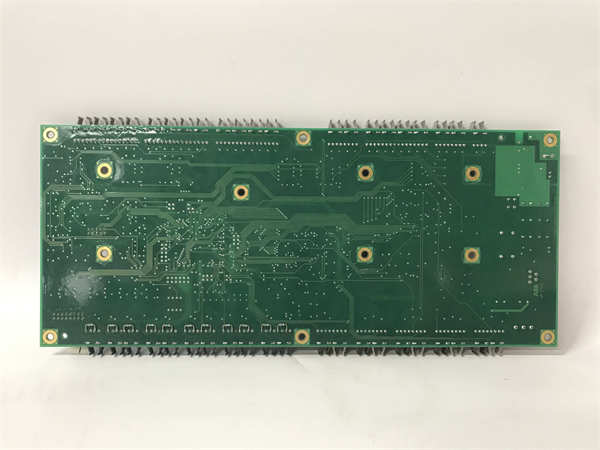

ABB UFC718AE101（主部件号：HIEE300936R0101，相关部件号：HIEE410516P201）是ABB公司为其AC 800M高性能控制器设计的专用以太网通信接口模块。该模块插入AC 800M控制器基架，为其提供强大的工业以太网连接能力，是实现AC 800M控制器与ABB Ability™ System 800xA等上层系统、以及其他智能设备进行高速、可靠数据通信的核心枢纽。

应用场景:

在一座现代化的大型水处理厂中央控制室内，工程师通过System 800xA操作站实时监控着全厂上百个工艺单元的运行状态。所有这些实时数据——从泵房的压力、流量到沉淀池的液位——都通过遍布全厂的AC 800M控制器进行采集和处理。而连接这些现场控制器与中央服务器的“信息高速公路”的入口，正是每个控制器上配备的ABB UFC718AE101 以太网通信模块。它建立了高速、稳定的TCP/IP连接，确保控制指令能瞬时下达，生产数据能实时上传，为全厂的自动化、信息化管理奠定了坚实的通信基础。

核心参数速览:

技术原理与创新价值:

创新点1：深度集成的双端口以太网设计。UFC718AE101 模块提供两个独立的RJ45以太网端口，这不仅便于实现灵活的网络拓扑（如线型、星型），更重要的是为构建高可用性网络奠定了基础。这两个端口可以配置用于不同的网络段，或者与交换机配合实现链路冗余，确保单一网络路径故障时通信不中断。创新点2：针对工业环境的通信优化与确定性。与商用以太网卡不同，UFC718AE101 的驱动和固件针对工业控制通信的实时性和确定性要求进行了优化。它能够高效处理工业协议栈，确保控制数据包在复杂的网络环境中仍能保持低延迟和高优先级的传输，满足过程控制对时序的严格要求。创新点3：无缝的系统集成与集中管理。该模块被ABB的System 800xA和Control Builder M工程工具完全识别和管理。工程师可以在统一的软件环境中对UFC718AE101 进行IP地址配置、网络诊断和性能监控，无需使用第三方工具。这种深度集成简化了网络管理和故障排查，降低了全生命周期的运维成本。

应用案例与行业价值:

某大型炼化企业对其老旧的DCS系统进行升级，新系统采用以AC 800M为核心、基于工业以太网的架构。在每个控制站，ABB UFC718AE101 模块负责将控制器接入全新的千兆光纤环网。项目实施后，网络性能得到质的飞跃。用户反馈：“UFC718AE101 模块的稳定性和高速通信能力确保了海量过程数据（每个控制器数千点）能够无阻塞地传输到中央服务器。相比之前的传统总线，系统响应速度提升了数倍，操作员画面刷新几乎没有延迟。其双网口设计也让我们轻松实现了网络冗余，通信系统的可靠性大幅提高，为装置的安、稳、长、满、优运行提供了强大支撑。”

相关产品组合方案:

1. 1.PM861/PM863/PM865：AC 800M系列控制器CPU，UFC718AE101 为其提供网络能力。

2. 2.CI854：Profibus DP主站模块，与UFC718AE101 协同，扩展现场总线连接。

3. 3.CI855：PROFINET IO控制器模块，用于连接PROFINET设备网络。

4. 4.SD832/SD833：AC 800M系统电源模块，为整个站（含UFC718AE101）供电。

5. 5.ABB工业交换机（如ESM）：构建冗余网络骨干，与UFC718AE101 端口连接。

6. 6.UFC722AE：同系列其他通信模块（如串行通信），满足不同协议需求。

7. 7.Control Builder M 软件：用于对AC 800M系统及UFC718AE101 进行硬件组态和网络配置。

安装维护与全周期支持:
