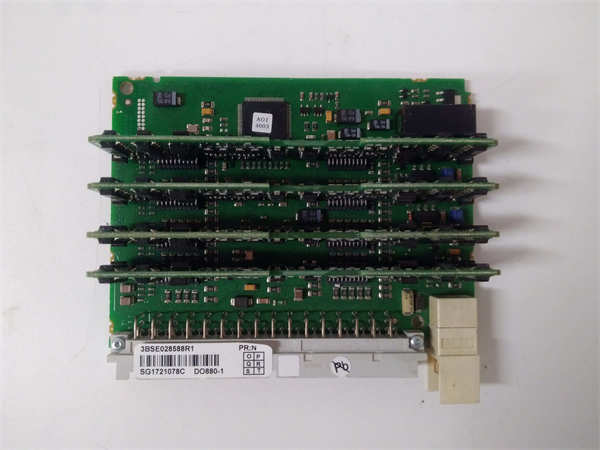

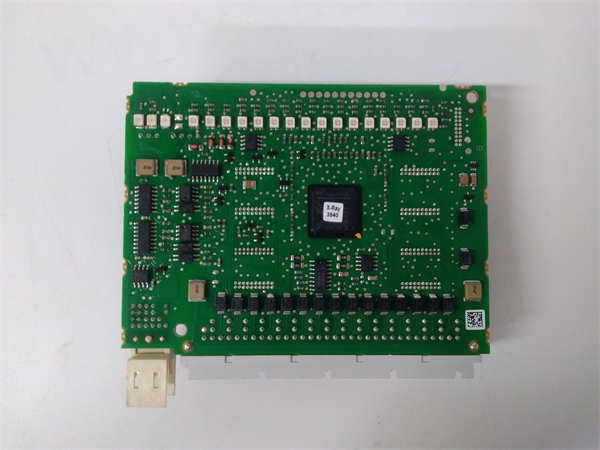

ABB DO880-1（订货号：3BSE028588R1）是ABB公司生产的S800 I/O系列中的一款高密度数字量输出模块。该模块提供16个隔离的输出通道，用于将控制系统的逻辑指令转换为可靠的物理信号，直接驱动现场的电磁阀、电机接触器、指示灯等执行机构，是分布式控制系统（DCS）中连接控制层与现场设备层的关键接口。应用场景:
在大型自来水厂的沉淀池控制系统中，ABB DO880-1 模块负责控制多个排泥阀的开关。当控制系统根据浊度仪检测结果判断需要排泥时，向DO880-1 发出指令，对应的输出通道闭合，驱动24VDC电源接通排泥阀的电磁阀线圈，阀门打开进行排泥。其每个通道的隔离设计确保了一个回路故障不会影响其他回路的正常工作，模块的LED状态指示使维护人员能快速定位哪个阀门正在动作，极大方便了系统的运行与维护。
核心参数速览:
| |
|---|
| |
| |
| |
| |
| ABB S800 I/O, 与AC 800M, System 800xA等控制器配套 |
| |
| |
| |
| |
| |
| |
| |
| 通过Profibus DP-V1或Foundation Fieldbus HSE与控制器通信 |
| |
技术原理与创新价值:
创新点1：高密度通道与全面电气隔离。DO880-1 在紧凑的模块尺寸上集成了16个输出通道，每个通道之间以及通道与控制系统背板之间均实现了电气隔离。这种设计有效防止了现场侧因接地不良、电压尖峰或线路短路等故障产生的高电压或大电流反窜至敏感的电子控制系统，极大地提高了整个系统的抗干扰能力和可靠性。创新点2：固态输出与高效保护机制。模块采用固态MOSFET作为开关元件，相比机械继电器具有无触点、寿命长、动作速度快（微秒级）、无火花等优点。内部集成的过流保护和短路保护功能，能在输出回路发生故障时快速切断本通道，并上报诊断信息，既保护了模块自身，也防止故障扩大。创新点3：灵活的配置与强大的诊断能力。模块的输出类型（源型/漏型）可通过配置软件灵活设定，适应不同的现场接线习惯和设备需求。同时，它支持PROFIBUS DP-V1或FF HSE协议的高级诊断功能，能够将每个通道的负载状态、短路信息、断路信息等详细诊断数据上传至控制系统，实现预测性维护，减少非计划停机。
应用案例与行业价值:
某化工厂的间歇反应釜自动控制系统升级中，大量使用了ABB DO880-1 模块来控制进料阀、出料阀和冷却水阀。在一次系统调试中，一个输出通道因外部接线错误导致短路，DO880-1 模块立即检测到故障并自动切断该通道，同时在工程师站上产生明确的报警信息，指出了故障通道号。维护人员迅速排除了外部线路故障，系统其他通道未受任何影响，保障了调试工作的顺利进行。项目自动化工程师评价：“DO880-1 模块的通道隔离和诊断功能太关键了。它让我们能快速定位问题，避免了以往需要逐个回路排查的麻烦。其高密度设计也为我们节省了大量的柜内空间和成本。”
相关产品组合方案:
- 1.DI880：16通道数字量输入模块，与DO880-1 配对使用，采集现场开关状态。
- 2.TU847：S800 I/O端子单元，为DO880-1 提供安装基座和现场接线端子。
- 3.CI854：PROFIBUS DP接口模块，用于连接DO880-1 所在的S800站与AC 800M控制器。
- 4.AI880：模拟量输入模块，用于采集温度、压力等信号。
- 5.AO880：模拟量输出模块，用于控制调节阀、变频器等。
- 6.AC 800M 控制器（如PM863）：系统的控制大脑，向DO880-1 发出控制指令。
- 7.Control Builder M 软件：用于对包括DO880-1 在内的整个系统进行硬件组态和编程。
安装维护与全周期支持:
ABB DO880-1 模块通过其背后的连接器插接到S800 I/O端子单元（如TU847）上。安装前需确保模块类型开关（如果存在）的设置与硬件组态一致。现场负载的电源需连接至端子单元的相应端子上。日常维护非常简便，主要通过模块前部的LED指示灯判断各通道的输出状态和模块健康状况。定期检查现场负载回路是否有异常（如线圈电阻是否正常）是预防模块故障的有效措施。
