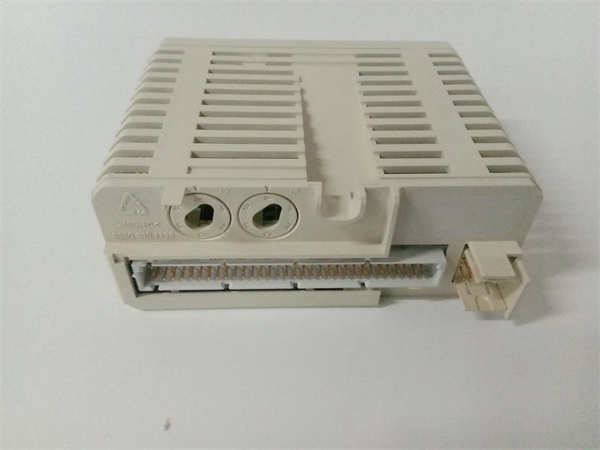

ABB 3BSE008510R1 DO810 是ABB公司S800 I/O系列中的一款16通道数字量输出模块。它专为AC 800M控制系统设计，用于可靠地驱动工业现场的各种执行机构。该模块提供灵活的输出配置选项，以其高通道密度、强大的驱动能力和完善的保护功能，为自动化系统提供稳定可靠的执行控制解决方案。

应用场景

在华南某汽车制造厂的焊装车间自动化生产线中，需要精确控制数百个电磁阀、继电器和指示灯，以实现焊接机器人与传送装置的协同作业。现场环境存在严重的电气干扰，且执行机构类型多样。通过采用 ABB 3BSE008510R1 DO810 数字输出模块，将16个执行机构集中控制，通过S800 I/O总线接收AC 800M主控制器的指令。其灵活的输出配置和完善的保护功能确保了各种负载的可靠驱动，使生产线故障率降低45%，设备利用率显著提升。

核心参数速览

技术原理与创新价值

创新点1：灵活的输出配置与高驱动能力。DO810 模块支持继电器和晶体管两种输出模式，可根据现场负载特性灵活配置。继电器输出支持高达230VAC/2A的负载驱动能力，可直接控制接触器、电磁阀等大功率设备；晶体管输出则提供快速的开关响应，满足高速控制需求。创新点2：完善的保护与诊断机制。模块内置多重保护功能，包括过流保护、短路保护和浪涌吸收电路。当输出通道出现异常时，模块能自动切断故障通道并发出报警信号，防止故障扩大。同时，通过LED指示灯和Compact Control Builder软件可实时监控每个输出通道的状态。创新点3：高密度设计与完全电气隔离。在紧凑的模块尺寸内集成16个独立输出通道，且每个通道之间以及通道与系统背板之间均实现了500V AC的有效电气隔离。这种设计不仅节省安装空间，更重要的是能有效防止现场干扰影响整个控制系统。

应用案例与行业价值

在西部某大型矿山破碎生产线自动化改造项目中，需要可靠控制数十台电机启动器、报警指示灯和设备状态显示装置。项目选用了多台 ABB 3BSE008510R1 DO810 模块作为执行控制核心。应用流程：AC 800M 控制器根据工艺逻辑发出控制指令，通过Profibus-DP网络传输至 DO810 模块。模块的各输出通道直接驱动现场接触器线圈、报警器和状态指示灯，实现设备的远程启停和状态指示。带来的改进：高密度模块设计使控制柜数量减少35%，大幅节省了安装空间和布线成本。其可靠的输出性能确保了设备控制的准确性，生产线停机时间减少60%。维护工程师表示："DO810 模块的输出稳定性超出预期，即使在恶劣的矿山环境中也能可靠工作，大大减轻了我们的维护压力。"

相关产品组合方案

1. 1.ABB AC 800M 高性能控制器：作为主控制器，向 DO810 发送控制指令。

2. 2.ABB 3BSE008508R1 DI810：数字输入模块，与 DO810 协同构成完整的数字量I/O系统。

3. 3.ABB SD822：数字量输出模块，可作为 DO810 的功能补充或备份。

4. 4.ABB TU839：模拟量输入模块，为控制系统提供过程参数监测。

5. 5.ABB CI854：通信接口模块，为 AC 800M 控制器提供Profibus-DP网络接口。

6. 6.ABB S800 I/O 基座单元：用于安装 DO810 等S800 I/O模块。

7. 7.ABB Compact Control Builder：工程软件，用于 DO810 模块的组态和调试。

安装维护与全周期支持
