ABB 5SHX 0660F0002

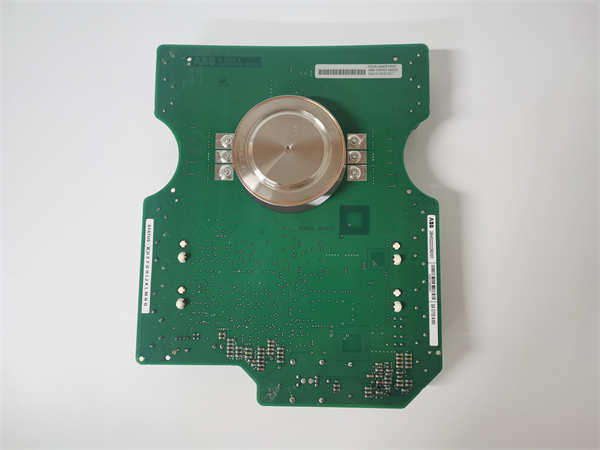

ABB 5SHX 0660F0002 是ABB集团生产的一款高性能逆导型集成门极换流晶闸管（Reverse Conducting Integrated Gate-Commutated Thyristor, RC-IGCT）功率半导体器件。它是ABB超大功率变频器（如ACS 5000, ACS 6000）和HVDC柔性直流输电系统的核心开关元件，以其极高的功率等级、极低的导通损耗和卓越的可靠性著称。

应用场景：

在一条大型港口集装箱起重机的驱动系统中，或是一座巨型矿井的主通风机变频调速系统内，电机功率动辄数兆瓦至十数兆瓦。驱动这些“巨无霸”电机的，正是ABB的ACS 6000系列中压变频器。而变频器核心的三电平中性点钳位（NPC）功率单元中，最关键的能量开关部件就是 5SHX 0660F0002 IGCT。它如同一个每秒开关数百次的超高速、超大容量的“电力阀门”，精确控制着流向电能的电流和电压。曾经，使用传统GTO器件面临的开关损耗大、需要复杂缓冲电路等痛点，被 5SHX 0660F0002 的低损耗、硬驱动特性彻底解决，将系统效率推向了新高度。

核心参数速览：

技术原理与创新价值：

创新点1：革命性的硬驱动与透明发射极技术。 5SHX 0660F0002 的核心创新在于其IGCT结构。与GTO（可关断晶闸管）的“软”关断不同，IGCT采用“硬驱动”技术，通过在关断瞬间将全部阴极电流从门极极速抽出，使其瞬间转变为晶体管状态后再关断，这彻底消除了GTO关断时拖尾电流引起的巨大开关损耗，实现了高效、可靠的关断。创新点2：逆导型（RC）一体化集成设计。 该型号是逆导型IGCT，意味着它将IGCT芯片和反并联二极管芯片集成在同一个封装内。这种设计大幅减小了功率回路的杂散电感，提升了系统的紧凑性和可靠性，同时简化了外部电路设计和安装流程，是面向大功率、高功率密度应用的优化设计。

应用案例与行业价值：

在某个年产量千万吨的露天煤矿，其主排水泵房采用ABB ACS 6000变频器驱动多台高压水泵。水泵功率大、启停频繁，对变频器核心功率器件的可靠性要求极高。

· •应用流程： 每台ACS 6000变频器的功率单元内都集成了多个 5SHX 0660F0002 IGCT。它们在高电压、大电流下进行精确的PWM开关，将电网的固定频率电压转换为可平滑调节的频率和电压，实现对水泵电机转速和转矩的精确控制。

· •带来的改进： 自投入运行以来，基于 5SHX 0660F0002 的变频系统表现出极高的效率（>98.5%）和惊人的稳定性，实现了按需供水，节能效果显著（超过30%），并且十年内功率模块无需维护。设备经理表示：“5SHX 0660F0002 的可靠性是我们实现无人值守泵站的关键，其高效性为我们节省了巨额电费。”

相关产品组合方案：

5SHX 0660F0002 从不单独工作，它需要一套完整的系统支持：

· •5SGY 35L4520： ABB专用的门极驱动单元（GDU），为 5SHX 0660F0002 提供精确、强大的门极驱动电流和状态监测，是它的“大脑”和“神经”。

· •5SXE 系列电容器： 直流支撑电容器，为功率单元提供稳定的能量缓冲。

· •5SY 系列散热器与压装工具： 为 5SHX 0660F0002 提供有效的冷却和符合标准的安装压力。

· •整套功率单元： 包含多个IGCT、电容、传感器等的完整功能单元，是ACS 5000/6000变频器的核心组成部分。

· •二极管钳位模块： 在三电平NPC拓扑中，用于钳位中点电位的二极管模块。

安装维护与全周期支持：

5SHX 0660F0002 的安装是高度专业化的作业，必须由经过ABB严格培训的工程师使用专用工具完成。核心步骤包括：清洁散热器表面、涂抹指定导热硅脂、精确放置IGCT模块、使用扭矩扳手按规定顺序和力矩施加均匀压力。任何不当操作都可能导致器件损坏或性能下降。
