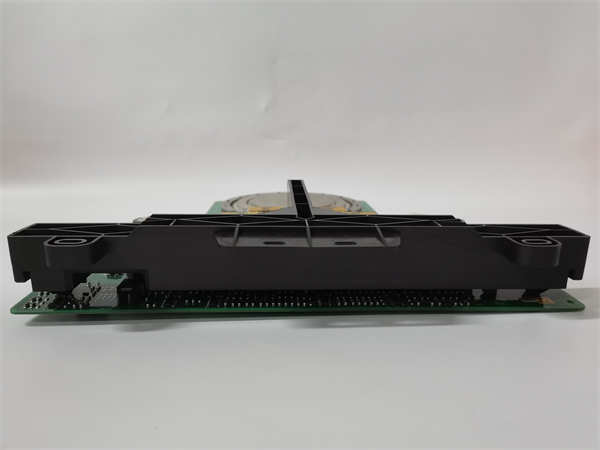

5SHX1960L0004（部件号：3BHL000390P0104）是ABB公司生产的一款IGCT（集成门极换流晶闸管）功率半导体器件。该产品是ABB ACS1000系列中压变频器的核心功率开关元件，专为大功率电能转换应用而设计。

应用场景：

在大型钢铁厂的制氧站中，ABB 5SHX1960L0004 IGCT作为ACS1000变频器的核心开关器件，驱动一台10MW的空压机同步电机。通过精确的PWM控制，变频器将6kV中压电网的电能转换为可变频变压的电源，实现空压机的软起动和转速调节，使制氧量精确匹配炼钢用气需求，节电率高达30%。

核心参数速览：

技术原理与创新价值：

创新点1：IGCT硬驱动技术。 与IGBT的压控特性不同，IGCT采用电流驱动，通过集成门极驱动电路实现微秒级全导通，通态压降显著低于IGBT，特别适合大功率应用。创新点2：压接式封装技术。 采用无焊点、无引线的压接式封装，双面冷却，热阻低，可靠性高，避免传统焊接模块因热疲劳导致的失效。创新点三：高di/dt耐量。 器件具有极高的di/dt承受能力（可达3kA/μs），无需像传统GTO那样使用庞大的吸收电路，简化了功率单元设计。

应用案例与行业价值：

案例：石化企业大型压缩机驱动节能改造某石化公司对乙烯装置裂解气压缩机（18MW）进行驱动方式改造，采用ABB ACS1000变频器（核心器件为5SHX1960L0004） 替代原有的液力耦合器。应用流程： 变频器通过调节压缩机转速来控制裂解气流量，取代了通过调整入口导叶和液力耦合器滑差的低效方式。带来的改进： 改造后，压缩机运行效率提升约8%，年节电量超过1000万kWh。设备维护经理评价：“5SHX1960L0004 IGCT的可靠性和高效率，是项目成功的关键，其压接式封装设计也大大降低了维护风险。”

相关产品组合方案：

完整的ACS1000变频器系统包括：

· •变压器柜： 提供隔离和移相

· •功率单元： 包含IGCT器件

· •控制单元： ADVC控制器

· •水冷系统： 为IGCT提供冷却

· •励磁柜： 用于同步机励磁（如适用）
