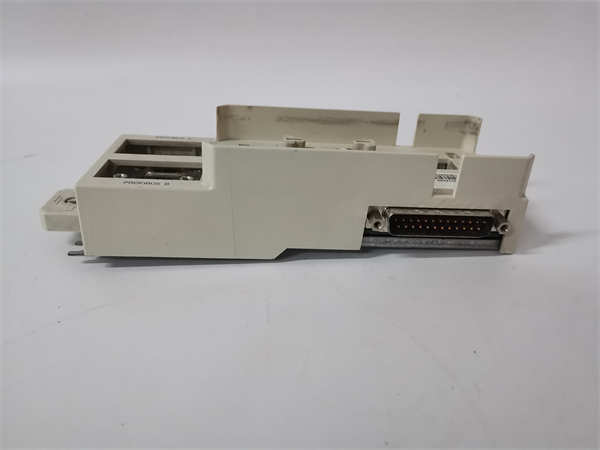

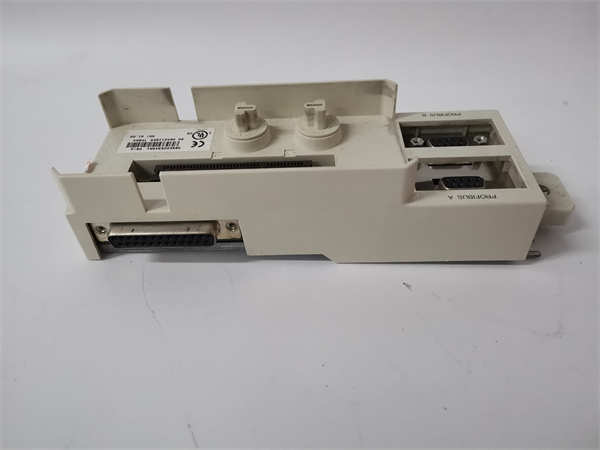

ABB 3BSE025349R1 TP854

ABB 3BSE025349R1 TP854 是ABB集团生产的一款多功能、可配置的电流监测继电器。它属于ABB条件监视器（Condition Monitor）家族，能够持续监测单相或三相线路的电流，提供过电流和欠电流保护，并可扩展用于检测电机堵转、泵空转、传输链断裂等多种故障状况。

应用场景：

在一座大型矿山的矿石传送系统中，驱动长距离传送带的电机如果因为过载（如矿石卡死）而导致电流急剧上升，或者因为皮带打滑、断裂而导致电流过低，都会造成设备损坏或生产中断。在电机的供电回路中，安装有 ABB TP854 电流监测继电器，它通过内置的电流互感器实时监测电机电流。当矿石堵塞造成电流超过设定上限时，TP854 会迅速动作（可设置为反时限特性，模拟热积累），切断电源，防止电机烧毁。当皮带断裂导致电流低于设定下限时，它也能及时报警或停机，提醒工作人员进行检修，避免了空转带来的能源浪费和进一步损失。

核心参数速览：

技术原理与创新价值：

创新点1：灵活的双阈值监测与可配置的动作逻辑。 ABB TP854 的核心优势在于其灵活性。它可以独立设置过流和欠流两个报警阈值，并分别配置不同的延时时间和动作模式。例如，过流保护可以设置为反时限特性，使其更贴近电机的热特性，提供类似热继电器的保护，但精度和可调性更高；而欠流保护则用于监测工艺异常。这种设计使一个继电器能同时应对两种截然不同的故障模式，实现了多功能集成。创新点2：从“保护”到“控制”的应用扩展。 与基本的热继电器不同，TP854 的应用远不止于防止设备损坏。其欠电流监测功能可以用于复杂的工艺控制，例如：监测泵的运转电流来判断是否发生“干转”（无液空转）；监测搅拌机电流来判断物料粘度或混合程度；监测风机电流来间接反映风门开度或风道阻塞情况。这使其从一个简单的保护元件，升级为一个有价值的工艺状态监测点。

应用案例与行业价值：

在某化工厂的溶剂输送系统中，ABB TP854 被用于监控一台计量泵。

· •应用流程： TP854 监测泵电机的电流。在正常输送高粘度溶剂时，电流稳定在较高值。一旦溶剂罐液位过低或管道泄漏导致泵吸入空气，负载骤减，电流下降到设定值以下。TP854 的欠流保护功能立即动作，输出信号至PLC，自动停泵并发出报警，防止泵的机械密封因干磨而损坏。

· •带来的改进： 这种基于电流的智能监测，避免了过去依赖液位开关可能出现的误判（如浮子卡住），保护了昂贵计量泵，同时保证了配比的准确性。维护人员反馈：“TP854 给我们的泵增加了一层‘触觉’，它能‘感觉’到自己在抽什么，这比单纯的液位开关要可靠和直接得多。”

相关产品组合方案：

ABB TP854 需与其他组件配合，构成完整的监测控制系统：

· •电流互感器（CT）： 将主回路大电流按比例转换为 TP854 可接受的小电流信号（如5A或1A）。

· •接触器/电机启动器： TP854 的输出触点控制其线圈，以通断电机电源。

· •三相异步电动机： 是被监测和保护的主要对象。

· •PLC/DCS系统： TP854 的报警信号可上传至更高层控制系统进行逻辑处理。

· •ABB CM系列其他监视器： 如 TP830（电压监视）、TP855（功率/功率因数监视），共同实现全面监控。

安装维护与全周期支持：

安装 ABB TP854 时，关键是要正确连接电流互感器（CT）的二次侧，CT二次侧在任何情况下都不允许开路，必须在断电情况下接线或先短接CT。然后将模块卡入DIN导轨，连接输出触点回路。配置是核心步骤。需根据电机额定电流和CT变比，计算出继电器端应设定的电流值，然后通过前面板电位器精细调整过流和欠流动作点及延时。日常维护主要是检查接线端子和观察指示灯状态。
