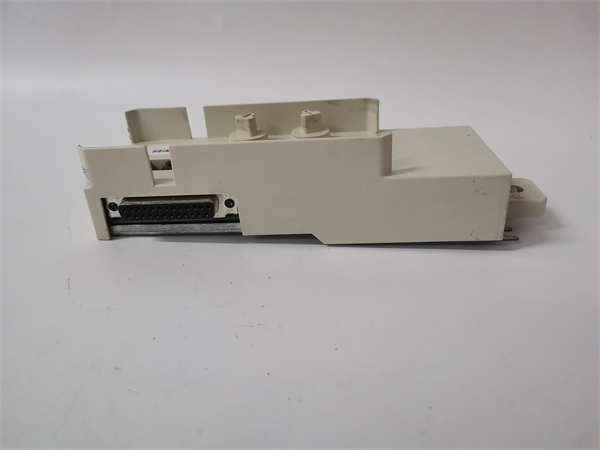

ABB 3BSE018198R1 TP858

ABB 3BSE018198R1 TP858 是ABB集团生产的一款高性能电压与相位监测继电器。它属于ABB条件监视器（Condition Monitor）家族中的高端型号，专门用于连续监测三相系统的电压、相序、相位故障（如断相）和电压不平衡，为电机、泵、压缩机等关键旋转设备提供高级别的保护。

应用场景：

在一座大型商业综合体的中央空调站房内，为整栋大楼制冷的离心式冷水机组价值高昂，其核心压缩机电机绝不允许发生反转。在设备安装或电网检修后，如果电源相序意外接反，压缩机启动瞬间就会因反向旋转而遭受严重损坏。在压缩机主回路中，ABB TP858 相位监测继电器被串联在控制回路里。上电后，TP858 持续监测三相电源的相序和电压质量。只有在确认相序绝对正确、电压平衡且无缺相的情况下，它才允许其内部触点闭合，使压缩机的主接触器能够得电吸合。这就从源头上杜绝了因相序错误导致的设备恶性事故，是保护大型动力设备的“铁面裁判”。

核心参数速览：

技术原理与创新价值：

创新点1：基于微处理器的精确矢量分析技术。 ABB TP858 的核心创新在于其采用微处理器技术对三相电压进行实时矢量分析。它不仅仅是简单比较三个相电压的大小，而是精确计算它们之间的相位角（120°）和幅值关系。这使得它能极其灵敏地检测出细微的电压不平衡（这会导致电机过热）和绝对的相序错误，其检测精度和可靠性远高于传统的阻容移相式相序继电器。创新点2：多功能集成与高灵活性保护策略。 该继电器将多种保护功能集成于一个紧凑单元内。用户可以通过前面板的电位器，独立且精确地设定过压、欠压的动作阈值以及允许的电压不平衡度。这种灵活性允许工程师根据特定电机的热承受能力和工艺要求，量身定制最合适的保护参数，在提供充分保护的同时，避免因电网正常波动导致不必要的停机，实现了保护精度与运行可用性的最佳平衡。

应用案例与行业价值：

在某大型水厂的取水泵站，多台高压大功率水泵电机是核心资产。

· •应用流程： 每台电机的控制柜内均安装了 ABB TP858。它持续监测进线电源。一次，因外部线路施工导致一路相线接触不良，造成电压严重不平衡。TP858 在0.5秒内检测到异常并迅速动作，切断电机电源。另一次检修后，维修人员误将两根进线接反，TP858 检测到相序错误，根本不允许电机启动。

· •带来的改进： 这些快速而准确的保护动作，避免了两台高压电机因长期在不平衡电压下运行而过热烧毁，以及一次因反转可能导致的泵轴和叶轮损坏事故。厂内电气工程师评价：“TP858 的投入使我们彻底告别了因电源问题导致的电机损坏，它的价值远超其价格，是我们真正的‘安全保险’。”

相关产品组合方案：

ABB TP858 是电机保护系统的重要一环，常与以下设备协同工作：

· •电机保护断路器 或熔断器： 提供短路保护。

· •热过载继电器 或电子式电机保护器： 提供过载保护。

· •接触器： TP858 的输出触点通常串联于其控制回路中。

· •三相异步电动机： 是被保护的核心对象。

· •ABB CM系列其他监视器： 如 TP830（通用电压监视）、TP831（电流监视），可共同构成全面保护。

· •电压表/电流表： 用于现场显示电气参数。

安装维护与全周期支持：

安装 ABB TP858 需遵循安全规程，确保电源已切断。将其卡入标准DIN导轨，按图纸正确连接三相电源信号线和输出控制线。上电后，观察电源指示灯是否亮起。然后根据被保护设备的要求，使用螺丝刀精细调整前面板的电位器，设定合适的电压阈值和不平衡度。日常维护主要是定期检查指示灯状态是否正常。该模块固态化设计，寿命长，无需定期校准。若发生误动作或报警，应首先使用万用表测量实际进线电压，并与模块设定值进行比对。
