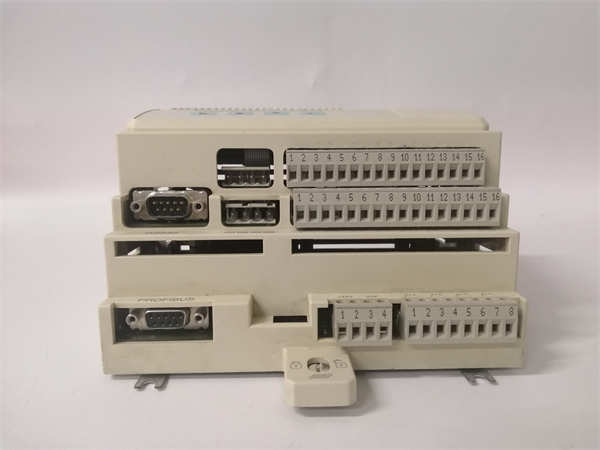

ABB 3BSE028144R0020 PFEA113-20 是ABB集团为其AC 800M系列高性能可编程控制器（PEC）设计的一款PROFIBUS-DP现场总线通信接口模块。该模块作为PROFIBUS-DP网络中的从站设备，使AC 800M控制器能够作为主站，与网络上众多的PROFIBUS-DP从站设备（如变频器、远程I/O、传感器等）进行高速、可靠的数据交换，是实现不同品牌自动化设备系统集成的关键组件。

应用场景：

在一座大型化工厂的ABB 800xA分布式控制系统（DCS）中，主控制器采用AC 800M PEC。然而，生产现场有数十台第三方品牌的智能仪表和执行机构（如西门子变频器、E+H流量计）仅支持PROFIBUS-DP协议。为了将这些设备无缝集成到统一的DCS监控平台中，在AC 800M控制器机架上安装 ABB PFEA113-20 模块。该模块作为PROFIBUS-DP从站，将AC 800M控制器“转换”为PROFIBUS-DP主站，从而直接读取流量计的瞬时流量、累计流量，并控制变频器的运行频率，实现了全厂设备数据的统一监控和优化控制。

核心参数速览：

技术原理与创新价值：

创新点1：基于CBM架构的智能协议转换与无缝集成。 ABB PFEA113-20 的核心创新在于其采用ABB标准的通信总线模块（CBM）架构。它内部集成了独立的微处理器，专门处理复杂的PROFIBUS-DP从站协议栈。该模块通过高速背板总线与AC 800M主CPU进行数据交换，对主CPU而言，PFEA113-20 映射为一个标准的I/O设备。这种设计将协议处理的复杂性完全封装在模块内部，实现了对用户而言的“透明”通信，工程师无需编写底层驱动，只需在组态软件中简单配置，即可像访问本地I/O一样访问所有PROFIBUS从站设备。创新点2：卓越的实时性与强大的诊断能力。 该模块提供了确定性的高性能数据交换，确保AC 800M控制器能够实时获取现场设备数据并下达控制指令。同时，它提供了强大的诊断功能，不仅能报告模块自身的状态，还能通过GSD文件解析，提供PROFIBUS网络质量和各个从站设备的详细诊断信息（如站丢失、配置错误、超时等），并通过背板传递给控制器，使DCS系统能够实现预测性维护和快速故障定位。

应用案例与行业价值：

在某污水处理厂的曝气控制系统中，主控采用AC 800M控制器，但曝气池的溶解氧仪和鼓风机变频器均为支持PROFIBUS-DP的第三方设备。

· •应用流程： 在AC 800M机架中配置 PFEA113-20 模块。在组态软件中导入溶解氧仪和变频器的GSD文件，并分配I/O地址。运行时，AC 800M通过 PFEA113-20 周期性地读取溶解氧值，并经过PID运算后，通过同一模块将频率给定值发送至变频器，实现精确的曝气量控制。

· •带来的改进： 这种集成方式避免了额外购买昂贵的协议网关和复杂的编程，简化了系统结构，降低了成本和故障点。自控工程师反馈：“PFEA113-20 模块的稳定性和易用性极佳，它让我们能自由选择性价比最高的现场设备，而无需担心通信兼容性问题，大大提升了我们系统集成的灵活性。”

相关产品组合方案：

ABB PFEA113-20 是AC 800M通信家族的重要成员，其高效运行依赖于完整的系统配置：

· •AC 800M 控制器： 如 PM851 或 PM861，是系统的处理核心和PROFIBUS主站。

· •AC 800M 基架与电源： 如 SD832，为控制器和通信模块提供平台和电力。

· •PROFIBUS-DP从站设备： 如西门子、SEW等品牌的变频器、远程I/O站（如ET200M）、智能仪表等。

· •PROFIBUS网络组件： 如 PROFIBUS 连接器、中继器、屏蔽双绞线电缆。

· •其他CBM通信模块： 如 CI854A（用于Profibus-DP主站）、CI855（用于Modbus TCP），可共存于同一控制器。

· •组态软件： ABB Automation Builder 或 800xA 系统软件。

安装维护与全周期支持：

安装 ABB PFEA113-20 需在控制器机架断电下进行。将其对准基架上的CBM槽位（通常标有“COM”），平稳插入直至连接器紧密接触，然后锁紧固定螺丝。连接PROFIBUS电缆至模块的DB9接口，并设置正确的终端电阻。配置是关键步骤。在Automation Builder硬件组态中，将 PFEA113-20 模块拖放至相应槽位，并设置其PROFIBUS站地址。然后导入所需从站设备的GSD文件，进行网络组态，定义输入/输出数据映射。
