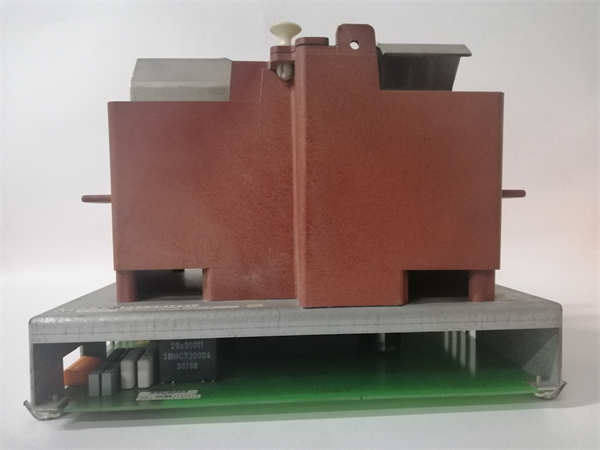

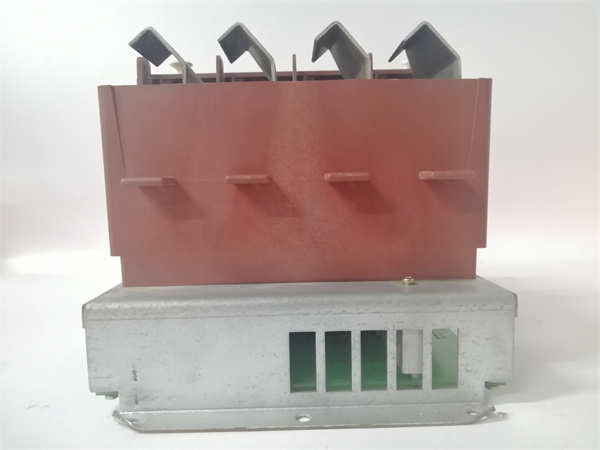

3BHB004661R0001 KUC711AE

ABB 3BHB004661R0001 KUC711AE 是ABB集团为其ACS 800系列工业交流变频器设计的一款核心控制板（主板/控制器模块）。该模块是变频器的“大脑”，集成了主处理器、内存、通信接口和控制逻辑，负责执行所有的调速算法、I/O处理、通信管理以及故障保护功能。

应用场景：

在一座大型石化厂的空气压缩站，多台大型压缩机由ABB ACS 800变频器驱动，以实现根据用气量平滑调节转速，达到节能效果。其中一台变频器突然报“内部故障”并停机，导致压缩空气压力波动，威胁下游装置稳定。经诊断，确认为核心控制板 ABB KUC711AE 故障。维护人员迅速使用备件进行更换，在参数备份恢复后，变频器迅速重新投入运行，压缩机恢复正常调速，保障了全厂仪表风系统的稳定供应，避免了非计划停车带来的巨大损失。

核心参数速览：

技术原理与创新价值：

创新点1：实现高性能直接转矩控制（DTC）算法。 ABB KUC711AE 的核心价值在于其硬件能够高效运行ABB独有的直接转矩控制（DTC）算法。与传统的V/F控制相比，DTC无需光电编码器反馈即可实现卓越的转速和转矩控制精度，具有极快的动态响应（转矩响应时间<5ms）。KUC711AE 板上的强大DSP处理器是实时执行这一复杂算法的物理基础，使得ACS 800变频器在启动、负载突变等工况下表现优异。创新点2：高度集成与智能化管理。 该控制板将变频器的核心功能集成于一体，包括参数管理、故障诊断、通信协议栈处理等。它能够持续监测变频器状态（如电流、电压、温度），并基于内置的智能算法进行自适应控制优化和预测性维护提醒（如报告电容老化），大大提升了设备的可维护性和运行效率。

应用案例与行业价值：

在某钢铁厂的热连轧生产线辅传动系统中，多台ACS 800变频器负责驱动辊道电机。

· •应用流程： 每台变频器内的 KUC711AE 控制板接收来自上级PLC的速度给定信号，通过DTC算法精确控制电机转矩和转速，确保轧件在辊道上平稳、同步输送。其快速响应特性保证了在轧制节奏变化时辊道能迅速跟进。

· •带来的改进： KUC711AE 的可靠性和控制精度保障了辅传动系统与主传动系统的协调一致，减少了轧件堆钢、拉钢事故，提高了生产效率和成材率。设备工程师评价：“KUC711AE 控制板非常稳定，自从更换后，这台变频器再未发生控制核心类的故障，为生产顺行提供了保障。”

相关产品组合方案：

ABB KUC711AE 需与ACS 800变频器内部其他模块协同工作：

· •电源板： 如 NINT-61C，为控制板提供低压工作电源。

· •IGBT驱动板： 如 NTAC-02，接收控制板发出的PWM信号，驱动IGBT功率模块。

· •I/O扩展板： 如 KLC-xx 系列，扩展额外的输入输出接口。

· •通信接口板： 如 NIFC-02，提供额外的现场总线协议支持。

· •ACS 800功率模块： 包含IGBT和直流回路，是执行能量变换的功率单元。

· •控制盘： 如 CDP-312，用于本地参数设置与监控。

安装维护与全周期支持：

更换 ABB KUC711AE 是一项精密工作。操作前必须确保变频器完全断电，并等待直流母线电容充分放电。拆卸旧板时，需谨慎拔插所有连接器，并注意静电防护（ESD）。安装新板后，需使用专用工具（如DriveWindow软件和连接电缆）将之前备份的参数设置下装至新控制板，并进行必要的功能测试。日常维护主要是保持变频器柜内清洁、通风良好，避免控制板积尘受潮。
