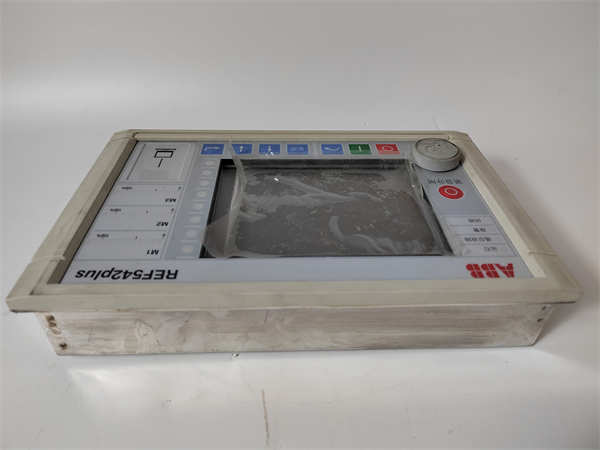

ABB REF542plus

ABB REF542plus 是来自全球电力和自动化技术领导品牌ABB的一款多功能、集成化的保护测控装置。该装置专为中低压配电系统（通常用于35kV及以下电压等级）设计，集保护、控制、测量、监视和通信功能于一体，广泛应用于馈线、电动机、变压器、电容器的保护与控制。

应用场景：

在华东地区某大型工业园区的10kV开闭所中，多条重要的出线回路负责向园区内的精密制造企业供电，对供电连续性和电能质量要求极高。这些回路配置了ABB REF542plus 保护测控装置作为每条出线的保护核心。在一次因外部施工导致电缆绝缘损坏引发的相间短路故障中，REF542plus 装置其精确的过流保护功能在20毫秒内迅速检测到故障电流，启动三段式延时保护逻辑，准确跳开对应断路器，将故障隔离，避免了故障扩大导致上级变电站越级跳闸，保障了园区其他线路的正常供电。其事件记录（SOE）和故障录波功能为运维人员快速定位故障点提供了关键依据，显著缩短了停电时间。

核心参数速览：

技术原理与创新价值：

创新点1：高度集成与可配置的保护功能。ABB REF542plus 的核心优势在于其将多种保护功能（如过流、过载、接地故障、欠压、过压等）集成于单一装置中。用户可以通过友好的配置软件（如CAP 505或CAP 540），根据被保护对象（如线路、电机、变压器）的具体需求，灵活选择和启用相应的保护功能，并设置精确的定值。这种“一体化”设计取代了传统的多个独立继电器，大大简化了开关柜的设计和接线，减少了占地面积，提高了系统的可靠性和可维护性。 创新点2：强大的通信与自动化集成能力。装置提供丰富的通信接口（串行和以太网），并支持多种标准通信规约（如IEC 60870-5-103/104, DNP3.0, Modbus RTU/TCP）。这使得它能够轻松地接入变电站自动化系统（SCADA）或能源管理系统（EMS），实现“四遥”功能（遥测、遥信、遥控、遥调），为配电自动化、故障快速隔离和恢复供电提供了坚实的数据基础。 创新点3：先进的测量、录波与故障分析功能。除了基本保护，装置还提供高精度的电气参数测量（电流、电压、功率等）和电能计量。其关键价值在于详细的事件顺序记录（SOE）和故障录波功能。SOE能精确记录多个开关量变位的时间顺序（毫秒级），而故障录波能记录故障发生前后电流电压的波形，这两者相结合为运维人员快速分析故障性质、定位故障点和评估保护动作的正确性提供了无可替代的依据，极大提升了故障处理效率。

应用案例与行业价值：

在西北某大型风力发电场的35kV集电线路保护中，每条集电线路连接数十台风机，环境恶劣，故障排查困难。项目为每条集电线路开关柜配置了ABB REF542plus 装置。风电场运维人员表示：“REF542plus 的集成化设计使我们的开关柜布局非常简洁。其通信功能让我们在中央控制室就能监控所有线路的实时数据和保护状态。最重要的是，在一次雷击导致线路跳闸后，装置记录的故障录波图清晰显示了故障电流的波形和持续时间，帮助我们迅速判断是瞬时性故障，并成功进行了重合闸，快速恢复了送电，避免了巨大的发电量损失。” 此案例凸显了REF542plus在提升新能源场站运维智能化水平和供电可靠性方面的显著价值。

相关产品组合方案：

· ABB 断路器操作机构：如弹簧操作机构，受REF542plus 的输出接点控制。

· ABB 电流/电压互感器：为REF542plus 提供一次系统的电流电压信号。

· ABB 开关柜：REF542plus 作为核心智能单元安装于柜门。

· 上级监控系统：如SCADA系统，通过通信网络与多个REF542plus 装置连接。

· ABB 配置工具软件：如CAP 540，用于对装置进行参数设置、调试和数据分析。

· ABB 电源模块：为装置提供可靠的工作电源。

安装维护与全周期支持：

ABB REF542plus 通常采用面板开孔安装方式，固定于开关柜门上。接线包括工作电源、电流/电压互感器二次线、断路器位置信号（DI）、跳合闸回路（DO）以及通信线缆。安装调试需由专业人员进行，主要包括：CT/PT参数设置、保护功能投退与定值整定、通信参数配置等。日常维护主要包括定期检查装置状态、核对定值、分析事件记录。
