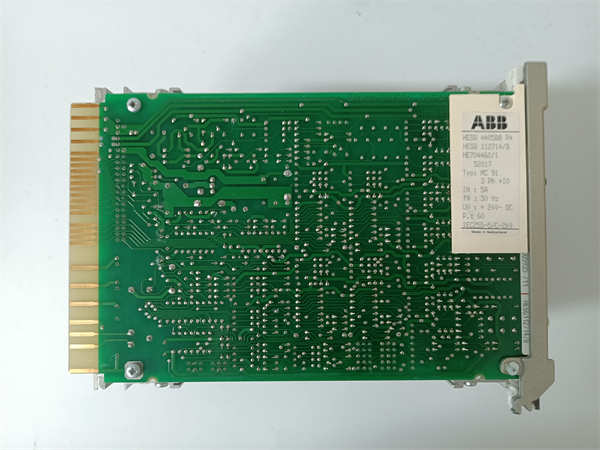

MC91 HESG440588R4 HESG112714B

MC91 HESG440588R4 HESG112714B 是ABB集团生产的大功率晶闸管（可控硅）控制模块，属于其工业功率控制产品系列。该模块是三相整流系统中触发晶闸管的核心控制单元，通过精确控制晶闸管的导通角来调节输出功率。

应用场景：

在大型有色金属冶炼厂的电解车间，需要为电解槽提供数万安培的直流电流。车间的整流机组采用ABB的晶闸管控制系统，其核心控制部件就是MC91 HESG440588R4触发模块。该模块实时检测电网电压相位，生成精确的触发脉冲，控制12只晶闸管的导通顺序和角度，将交流电转换为稳定可调的直流电。在实际运行中，MC91模块表现出卓越的稳定性，即使在电网波动的情况下也能保持输出电流精度在±1%以内，确保了电解过程的连续稳定和产品质量的一致性。

核心参数速览：

技术原理与创新价值：

创新点1：精准的相位同步与触发控制 MC91模块采用先进的锁相环技术，能够精确跟踪电网电压相位。内部微处理器根据控制信号的大小，实时计算晶闸管的触发角度，生成与电网严格同步的触发脉冲。独特的双脉冲触发设计确保了晶闸管的可靠导通，特别是在大电感负载条件下，有效防止误触发或触发失败。 创新点2：完善的保护与诊断功能 模块集成了多重保护机制，包括快速过流保护（在微秒级内响应）、缺相检测、同步失锁保护等。当检测到异常时，模块能立即封锁触发脉冲，防止故障扩大。同时，模块提供状态指示信号，便于运行人员快速判断系统状态，大大提高了整流系统的可靠性和可维护性。 创新点3：灵活的配置与强适应性 MC91模块具有广泛的电源适应能力，支持多种控制信号输入。通过板上的跳线器或电位器，可以灵活设置脉冲宽度、最小/最大触发角限制等参数，使其能够适应不同的应用场景和负载特性。这种灵活性使其成为中大功率整流设备的理想控制解决方案。

应用案例与行业价值：

案例一：氯碱化工厂整流系统改造 某大型氯碱企业对其电解装置的核心整流柜进行数字化改造，选用ABB的MC91 HESG440588R4触发模块替代老式模拟控制系统。改造后，直流电流的稳定度显著提高，吨碱电耗降低约1.8%。模块的精确控制还改善了电网侧的功率因数，减少了谐波污染。设备主管表示："MC91模块的稳定性和控制精度令人满意，其完善的保护功能有效避免了因电网波动导致的停车事故，提高了装置运行率。" 案例二：金属表面处理生产线电源升级 一家专业电镀厂为提高产品质量，将多台老式直流发电机组升级为晶闸管整流电源。新电源采用MC91 HESG112714B作为控制核心，实现了输出电流的精确软启动和平稳调节。这不仅提高了镀层均匀性，还将能耗降低了15%。电源的快速响应特性还允许实现复杂的电流波形控制，满足了特殊电镀工艺的要求。

相关产品组合方案：

1. ABB晶闸管元件：如5STP系列，与MC91完美匹配的功率器件

2. 散热器与均流电抗器：保证大电流下元件均流和散热

3. 快速熔断器：为晶闸管提供短路保护

4. 阻容吸收网络：抑制换相过电压，保护晶闸管

5. 隔离变送器：将控制信号与主回路隔离，提高抗干扰性

6. 人机界面：用于参数设定和运行状态监控

7. 数字控制器：如DCS800，可为MC91提供更先进的控制策略

安装维护与全周期支持：

安装MC91模块时，需确保控制柜环境清洁、通风良好。正确连接同步变压器信号、控制电源和控制信号是关键。触发脉冲输出线应使用双绞屏蔽线，并远离强电线路敷设，以减少干扰。模块应可靠接地，接地电阻符合要求。 日常维护主要包括定期检查连接端子是否紧固，散热风扇是否正常，清除积尘。当系统出现故障时，可通过模块的状态指示灯进行初步判断。
