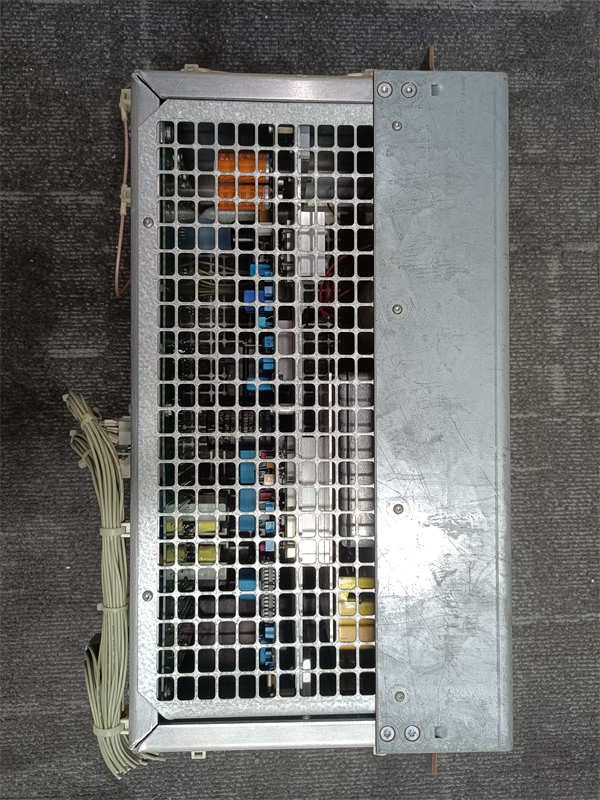

PFSA140 3BSE006503R1

PFSA140 3BSE006503R1 是ABB公司生产的SIL 3等级安全继电器模块，属于其800xA高完整性安全系统（HIS）的核心组成部分。该模块专为安全仪表系统（SIS）设计，提供安全逻辑解算功能，用于处理来自安全传感器的信号并驱动安全执行器，实现对高风险工业过程的安全保护。

应用场景：

在大型石化企业的乙烯裂解装置中，反应器温度和压力是关键的安全生产参数。一旦失控，可能引发灾难性后果。该装置的安全仪表系统采用ABB 800xA HIS系统，配置了多套PFSA140 3BSE006503R1安全继电器模块作为逻辑解算单元。这些模块组成冗余架构，持续监测温度和压力安全联锁传感器的状态。在一次真实的冷却水故障事件中，反应器温度迅速上升，当达到安全设定值时，PFSA140模块按照预设的2oo3（三取二）表决逻辑，在毫秒级时间内发出联锁指令，紧急切断进料阀门并启动泄压系统，成功阻止了超温超压事故的发生，保护了价值数亿元的生产装置和人员安全。

核心参数速览：

技术原理与创新价值：

创新点1：高完整性冗余架构与表决逻辑 PFSA140模块的核心在于其硬件和软件层面均实现了高完整性设计。它采用双通道冗余处理器架构，两个处理器并行执行相同的安全逻辑程序并进行交叉比较。只有当两个通道的计算结果一致时，才允许输出有效的安全动作信号。这种设计结合对1oo2（一取二）、2oo3（三取二）等表决逻辑的灵活支持，实现了极高的硬件故障裕度，确保在单个或多个部件失效时，系统仍能保持安全状态或执行安全停机。 创新点2：全面在线诊断与预防性维护支持 该模块集成了强大的在线诊断功能，持续监测模块自身状态以及输入/输出回路健康度。诊断范围包括处理器运行状态、内存校验、通信完整性、输出回路短路/断路检测、输入信号合理性检查等。诊断覆盖率（DC）高达99%以上，能够及时发现潜在的危险失效。所有诊断事件和操作记录都被安全存储和审计，为安全系统的周期性验证和预防性维护提供了可靠数据基础，显著降低了因隐匿性故障导致的风险。 创新点3：无缝集成于800xA扩展自动化系统 PFSA140并非独立的安全控制器，而是ABB 800xA扩展自动化系统的有机组成部分。这意味着安全系统与基本过程控制系统（BPCS）共享统一的工程工具、操作员界面、网络架构和历史数据库。这种集成极大地简化了工程设计、调试和维护的复杂度，降低了全生命周期成本，并避免了传统“独立”SIS系统可能存在的接口复杂、信息孤岛等问题，实现了安全性与操作效率的统一。

应用案例与行业价值：

案例一：海上浮式生产储卸油装置（FPSO）火灾与气体保护系统 某深海FPSO对火灾和可燃气体泄漏的防护要求达到最高级别。其安全仪表系统采用基于PFSA140模块构建的ABB 800xA HIS。系统连接了数百个火焰探测器、可燃气体探测器和高位温度探头。在一次设备间的小型泄漏事件中，气体探测器报警，PFSA140模块在收到多个相邻探测器达到二级报警阈值后，根据复杂的区域联锁逻辑，迅速启动了该区域的紧急通风、关闭电动阀并释放灭火剂，成功在火灾发生前控制住了险情。项目安全经理评价：“PFSA140系统的响应速度和逻辑处理能力，结合其极高的可靠性，是我们保障这座‘海上城市’安全的最坚实防线。” 案例二：制药厂高活性物质隔离保护 一家生物制药厂在生产高活性原料药时，需要使用完全封闭的隔离器。任何泄漏都可能对人员和环境造成严重危害。隔离器的安全联锁系统（如门禁、压力控制、排气过滤监控）由PFSA140模块控制。它确保只有在所有安全条件（如负压建立、过滤器完好）满足时，隔离器才能被打开或进行操作模式切换。其详尽的事件序列记录功能，为生产批次的安全追溯和合规性审计提供了无可辩驳的证据。

相关产品组合方案：

1. 安全输入/输出模块：如PFEA111/112，用于连接安全传感器和执行器。

2. 安全通信模块：用于PFSA140模块之间或与上级系统的安全通信。

3. 800xA系统工程与操作软件：统一的配置、监控和维护环境。

4. 安全电源模块：为安全系统提供稳定、可靠的冗余电源。

5. 机架与背板：如PFBR100，用于安装安全模块的硬件平台。

6. 旁路开关和指示灯面板：用于安全维护时的受控旁路和状态指示。

7. 验证与测试服务工具包：用于定期进行SIS功能测试和验证。

安装维护与全周期支持：

PFSA140模块必须由经过培训的合格人员，按照ABB提供的安全手册和项目安全要求规范（SRS）进行安装。它通常安装在专用的安全系统机架中，确保可靠的电源连接和接地。工程配置必须使用ABB认证的软件工具，所有安全逻辑和参数都需经过严格的设计审查和测试。
