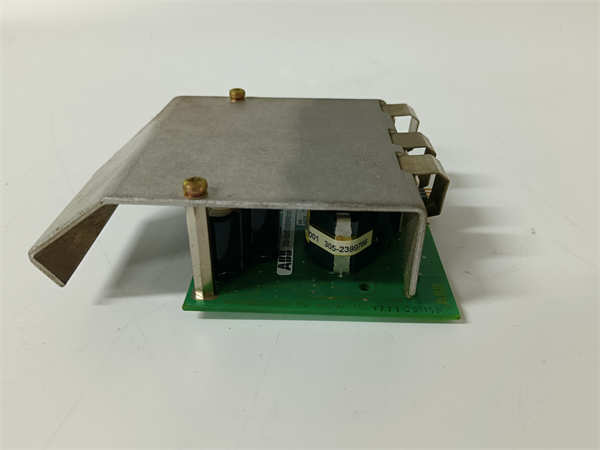

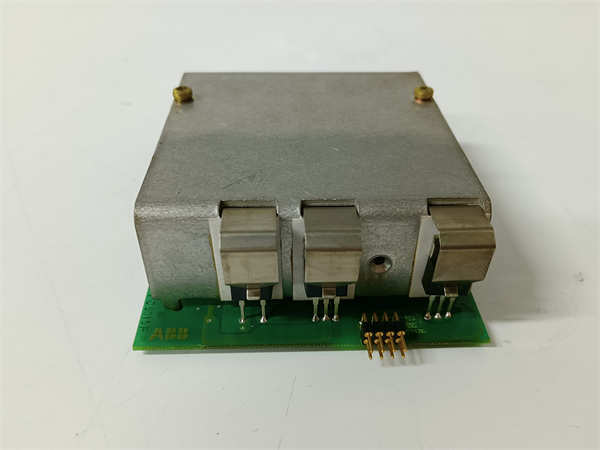

3BHB003688R0101

3BHB003688R0101 是ABB公司生产的一款工业控制模块，属于其工业自动化和驱动产品系列的重要组成部分。该模块通常用于AC 800M控制器或相关驱动系统中，承担信号处理、逻辑控制或通信接口等关键功能。

应用场景：

在大型矿山提升机控制系统中，对提升容器的位置、速度控制要求极高，任何控制偏差都可能造成严重事故。该提升机的电控系统采用ABB AC 800M控制器平台，3BHB003688R0101模块作为系统的核心控制单元之一，实时处理来自编码器的位置反馈和操作台的指令信号，通过复杂的控制算法精确计算并输出转矩设定值给变频器。在一次提升作业中，由于3BHB003688R0101模块的快速响应和精确计算，系统成功实现了提升容器在预定位置的精准停车，误差小于2厘米，确保了人员和设备的安全，展现了其在高精度运动控制中的关键价值。

核心参数速览：

技术原理与创新价值：

创新点1：高性能信号处理与实时控制能力 3BHB003688R0101模块的核心在于其强大的实时信号处理能力。它采用高性能的微处理器或专用的数字信号处理器（DSP），能够高速采集多路模拟量和数字量输入信号，并执行复杂的控制算法（如PID调节、运动轨迹规划）。其优化的硬件架构和实时操作系统确保了控制回路周期可达毫秒级，满足高动态过程的精确控制需求。 创新点2：可靠的工业通信与系统集成 该模块设计有可靠的工业网络接口，能够无缝集成到ABB的工业总线网络（如Controller Area Network, S800 I/O总线）或主流现场总线（如PROFIBUS DP）中。它作为控制器与远程I/O站、驱动设备或其他智能设备之间的通信桥梁，确保控制指令和过程数据的高速、确定性传输，构建了分布式、高响应的自动化系统。 创新点3：增强的可靠性设计与诊断功能 模块遵循严格的工业级设计标准，元器件选型、PCB布局和散热设计均针对恶劣工业环境优化。它通常具备完善的在线自诊断功能，能够监测模块工作状态、电源电压、通信负载及温度等参数，并通过状态指示灯或通信报文上报故障信息，便于实现预测性维护，快速定位问题，最大限度地减少意外停机时间。

应用案例与行业价值：

案例一：连续轧钢厂精轧机主传动控制 在某现代化热连轧厂的精轧机组中，对主传动电机的速度和张力的控制精度直接决定了成品带钢的厚度公差。该控制系统采用了以ABB AC 800M为核心，包含3BHB003688R0101（或类似功能模块）在内的控制架构。模块负责快速处理来自测速发电机和张力辊的反馈信号，并与上级设定值进行比较运算，实时调整变频器的输出。项目实施后，带钢的厚度精度得到了显著提升，满足了高端客户的需求。设备维护工程师指出：“该控制模块的稳定性和快速性是其关键优势，保障了在高负载、高动态的轧制过程中控制的精确与稳定。” 案例二：港口集装箱起重机自动定位系统 自动化轨道式集装箱起重机（ARMG）需要实现集装箱的自动对位和精准搬运。其大车和小车的行走定位控制系统依赖于高性能的控制器。3BHB003688R0101类模块在此系统中处理绝对位置编码器的信号，运行定位控制逻辑，确保吊具能快速、平稳且精确地移动至目标贝位。其可靠性直接关系到整个码头作业的效率和安全。

相关产品组合方案：

1. AC 800M高性能控制器（如PM861、PM864）：系统的中央处理单元。

2. S800 I/O模块（如AI810、DI810、DO810等）：提供现场信号采集和执行驱动。

3. 通信接口模块（如CI861、CI854等）：扩展系统通信能力。

4. 电源模块（如SD822等）：为控制器和I/O系统供电。

5. 工程师站及软件（如Control Builder M）：用于硬件组态、编程和调试。

6. 机架和背板（如TU833等）：模块的安装载体和内部总线基础。

7. ABB传动产品（如ACS800, ACS880）：接收控制指令驱动电机。

安装维护与全周期支持：

安装3BHB003688R0101模块前，必须确保系统电源完全关闭。模块需正确插入AC 800M或指定扩展机架的对应槽位中，并确保锁定装置到位。所有外部接线（如需要）必须按照图纸使用合适的工具紧固，并注意信号类型和极性。上电前应检查机柜接地良好。 日常维护主要包括定期检查模块运行状态指示灯是否正常，确保安装环境清洁、通风散热良好。应定期备份控制器硬件配置和应用程序。若系统报告与该模块相关的故障，应首先查阅诊断缓冲区信息，根据提示进行排查。
