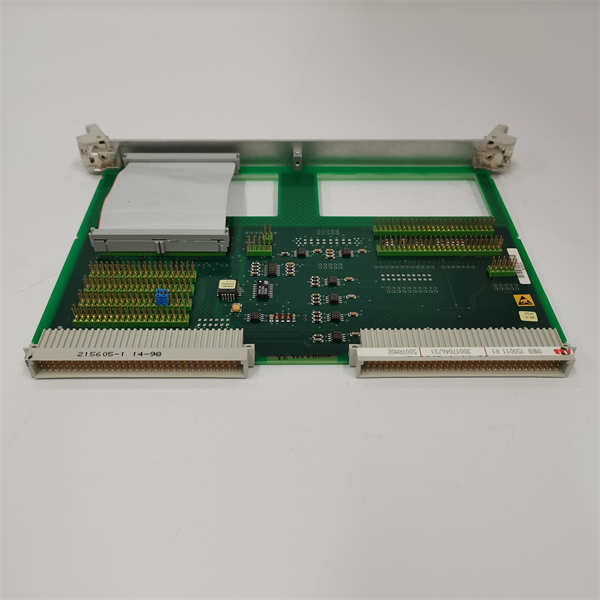

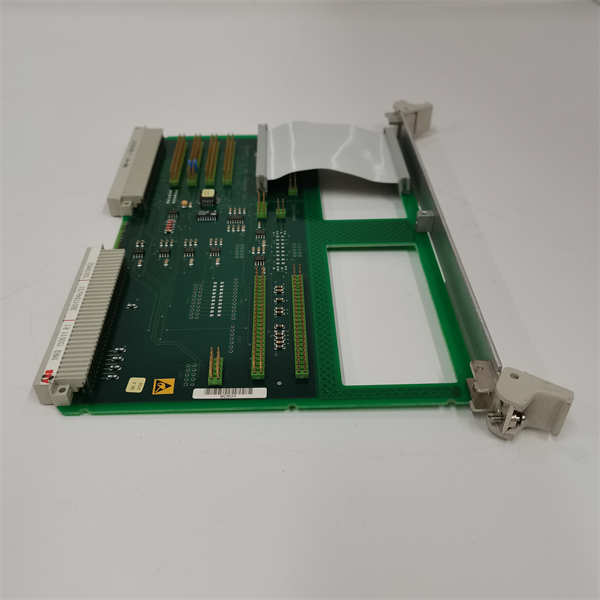

ABB 500TRM02 1MRB150011R1

ABB 500TRM02 1MRB150011R1 是ABB公司TRM系列信号调理模块中的一款模拟量中继器/隔离器。该模块作为过程自动化系统中的关键接口设备，主要用于对4-20mA标准过程信号进行隔离、转换和放大，确保现场传感器信号能够无失真、高可靠地传输至控制系统。

应用场景：

在某大型火力发电厂的脱硫系统中，需要精确测量吸收塔浆液的pH值和密度，这些参数由安装在腐蚀性、高湿度环境下的智能变送器提供。然而，长距离的信号传输和复杂的现场接地条件，常常导致信号中存在干扰和波动，严重影响DCS控制回路的稳定性。通过在变送器输出侧与DCS输入卡件之间串入 ABB 500TRM02 模块，有效隔离了现场与控制系统之间的地电位差，并滤除了高频噪声。改造后，相关调节回路的控制品质显著提升，pH值的测量波动范围从±0.3降至±0.05，不仅提高了脱硫效率，还减少了石灰石的过量消耗，年节约成本数十万元。

核心参数速览：

技术原理与创新价值：

创新点1：三重隔离与卓越的抗干扰能力。 ABB 500TRM02 模块的核心在于其输入、输出和供电回路之间实现了完整的电隔离。这种隔离通过高性能的隔离变压器和光电耦合技术实现，能有效阻断高达1500V的共模电压，彻底消除因地环路、不同接地电位或感应电压引起的测量误差和信号扰动，确保信号“干净”地进入控制系统。创新点2：支持HART协议双向通信。 与普通的信号隔离器不同，该模块能够透明传输叠加在4-20mA模拟信号上的HART数字信号。这意味着现场智能变送器的设备状态、诊断信息和远程参数配置功能可以毫无阻碍地通过 500TRM02 到达控制系统或手持终端，无需额外的接线或旁路设备，简化了智能设备的集成与维护。创新点3：高精度与高灵活性。 模块内部采用高精度的运算放大器和高稳定性的基准源，确保了信号在整个量程范围内的高度线性与准确性。同时，其输入输出回路通常可通过跳线或软件进行灵活配置（如有源/无源输入、输出限幅、故障信号指示等），能够适应各种不同的现场接线方式和系统需求。

应用案例与行业价值：

在某沿海化工厂的氯碱电解装置中，关键的槽电压信号需要通过数百米电缆从高电位、强电磁干扰的电解车间传送到中央控制室。此前，信号干扰和衰减问题一直困扰着操作人员，导致电压显示值频繁跳变。在每条信号回路中增加 ABB 500TRM02 模块后，信号质量得到了革命性改善。仪表工程师反馈：“500TRM02 就像信号的‘净化器’，安装后显示值稳定如磐石。这让我们对电解槽的运行状态判断更加准确，能够更精细地调整电流密度，在保证安全的前提下，将单吨产品的直流电耗降低了约1.5%，经济效益非常可观。”

相关产品组合方案：

· •ABB 1SAP211000R0001 TRM01：单通道隔离器，适用于单一信号隔离场景，是 500TRM02 的基础型号。

· •ABB 1SAP250400R0001 TRM21：温度变送器/隔离器，可直接连接热电偶/热电阻，输出4-20mA信号。

· •ABB 1SBP260001R1001 AI610：模拟量输入卡件（用于AC 800M控制器），接收来自 500TRM02 的“干净”信号。

· •ABB 1SAP230100R0001 DO510：数字量输出模块，在某些控制回路中与模拟量输入模块及 500TRM02 协同工作。

· •ABB 1SAP286600R0001 FI830：现场接口模块，提供现场信号接线端子，常与 500TRM02 等隔离器配合安装。

· •ABB 1SAP211200R0001 SPA：安全栅（本质安全型），用于危险区域，与 500TRM02 在安全概念上互补。

· •ABB 1SAP250000R0001 CI871：通信接口模块，可将控制系统信号上传，间接与 500TRM02 处理的现场数据关联。

安装维护与全周期支持：

ABB 500TRM02 模块采用标准的35mm DIN导轨安装，安装简便。接线时需严格按照端子定义图连接输入、输出和电源线，并确保接线牢固。其紧凑的设计允许高密度安装，节省柜内空间。模块本身无旋钮或按键，配置通常通过硬件跳线完成，用户友好。该模块属于固态电子设备，基本免维护。日常巡检主要观察其电源和信号状态指示灯。在系统出现信号异常时，可通过简单的“回路测试法”（使用标准信号源和万用表）快速判断是现场仪表故障、线路问题还是隔离器本身故障。模块故障率极低，若损坏可直接整体更换。
