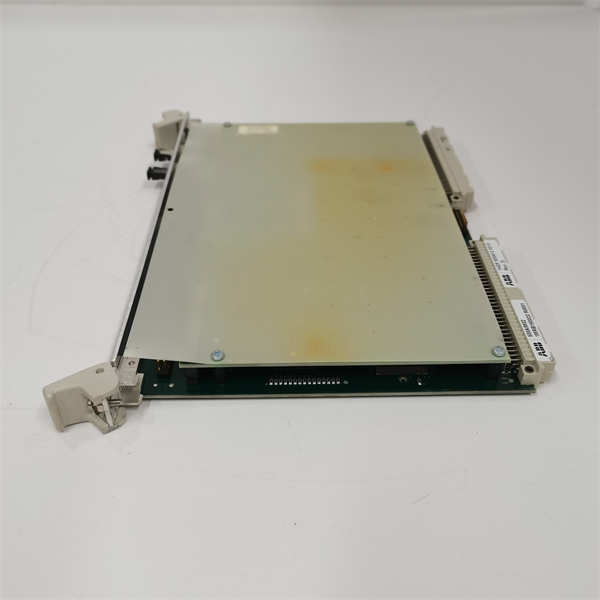

ABB 500AIM02 1MRB150022R001 1HDF 930412 X010

ABB 500AIM02 1MRB150022R001 1HDF930412X010 是ABB公司为其S800 I/O系列和800xA扩展自动化系统设计的一款高性能模拟量输入模块。该模块专门用于将来自现场变送器（如压力、温度、流量变送器）的模拟信号，高精度、高可靠地转换为数字信号，并传输给上级控制器（如AC 800M），是构建闭环过程控制系统的关键前端组件。

应用场景：

在现代化大型炼油厂的催化重整装置中，精确控制反应器的入口温度、压力和多个关键点的温差，对于确保催化剂活性、产品收率和装置安全至关重要。这些关键参数由数十台高精度变送器实时测量，其输出的4-20mA信号汇集到控制室的S800 I/O站。ABB 500AIM02 模块在此扮演了“信号守门员”的角色，它以高达16位的分辨率、每通道≤1ms的转换速度，对这些毫安信号进行采样和数字化。其卓越的通道间隔离和抗干扰能力，确保了即使在变频器柜旁等强电磁干扰区域，温度信号的波动也被抑制在±0.05%以内。基于这些稳定可靠的数据，先进过程控制（APC）系统才能精确调整加热炉燃料阀，使反应器始终处于最优工况，仅此一项优化每年可为工厂带来数百万美元的效益提升。

核心参数速览：

技术原理与创新价值：

创新点1：软件可配置的通用输入设计。 ABB 500AIM02 突破了传统模拟量模块固定信号类型的限制。用户无需预先订购特定电流或电压型号的模块，而是可以通过Control Builder M工程软件，为8个通道中的每一个独立配置信号类型、量程、滤波时间等参数。这种“通用型”设计极大简化了工程设计、备件库存管理和现场变更工作。创新点2：先进的信号调理与诊断技术。 模块内部为每个通道配备了独立的信号调理电路、高精度模数转换器（ADC）和数字隔离器。其强大的数字滤波功能可有效抑制工频干扰和现场噪声。同时，模块具备完善的硬件诊断功能，能实时检测输入信号断线、超量程、模块内部电源异常等故障，并通过背板总线立即上报，使运维人员能够实现预测性维护和快速故障定位。创新点3：卓越的系统集成性与可用性。 作为S800 I/O家族的一员，500AIM02 与ABB的800xA系统无缝集成，支持在线热插拔功能。这意味着在系统运行期间，可以安全地更换故障模块或增加新模块，而无需停止整个生产过程，极大地提高了系统的可用性和可维护性，满足了流程工业对连续运行的高要求。

应用案例与行业价值：

在某大型造纸厂的纸机干燥部蒸汽冷凝水系统改造中，需要新增数十个压力和温度监测点以优化热能回收。项目采用了ABB AC 800M控制器搭配S800 I/O站，并大量使用了 ABB 500AIM02 模块。其灵活的通道配置能力，使得同一批模块既能接收压力变送器的4-20mA信号，也能接收热电阻的温度信号，简化了采购和安装。自投运以来，基于 500AIM02 提供的稳定数据，控制系统成功将干燥部的蒸汽消耗量降低了约8%。项目经理评价：“500AIM02 模块的通用性和可靠性超乎预期。它的热插拔功能在一次扩容中帮了大忙，我们在不停机的情况下就增加了监测点，没有影响一分钟的生产。”

相关产品组合方案：

· •ABB 3BSE018105R1 (SD822)：数字量输入模块，与 500AIM02 互补，用于采集开关状态信号。

· •ABB 3BSE020510R1 (TA527)：模拟量输出模块，根据 500AIM02 的输入数据进行控制输出。

· •ABB 3BSE050091R1 (CI854A)：通信接口模块，连接S800 I/O站（内含 500AIM02）与AC 800M控制器。

· •ABB 3BSE013220R1 (TU847)：S800 I/O站电源模块，为所有I/O模块（包括 500AIM02）供电。

· •ABB 1SAP286800R0001 (TB521-ETH)：端子板单元，提供现场信号与 500AIM02 模块之间的可靠接线接口。

· •ABB 3BHE024855R0101 (AC 800M PM864)：高性能过程控制器，处理来自 500AIM02 的过程数据。

· •ABB Control Builder M：集成工程环境，用于对 500AIM02 及整个控制系统进行组态和编程。

安装维护与全周期支持：

ABB 500AIM02 模块的安装需遵循S800 I/O系统的规范。将其沿导轨轻轻推入S800 I/O单元基座的对应槽位，直至锁扣卡紧，然后通过配套的端子板连接现场信号电缆。其“热插拔”特性允许在系统运行且总线带电的情况下进行模块更换，但必须严格按照ABB规定的安全程序操作，通常需要先将该I/O站置于“维护模式”。日常维护主要依赖于800xA系统的诊断视图，监控模块及各通道的状态。模块上的LED状态指示灯可提供快速的运行/故障指示。定期的预防性维护包括检查端子紧固性和模块清洁。若需更换模块，可提前在工程软件中备份配置，新模块插入后会自动下载配置并投入运行。
