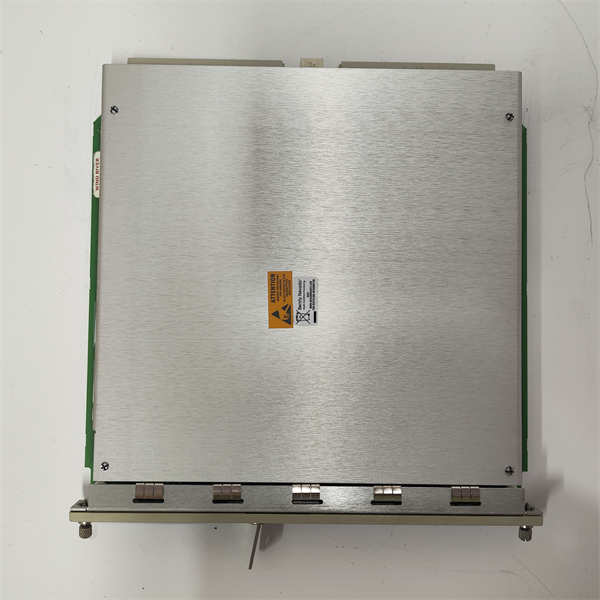

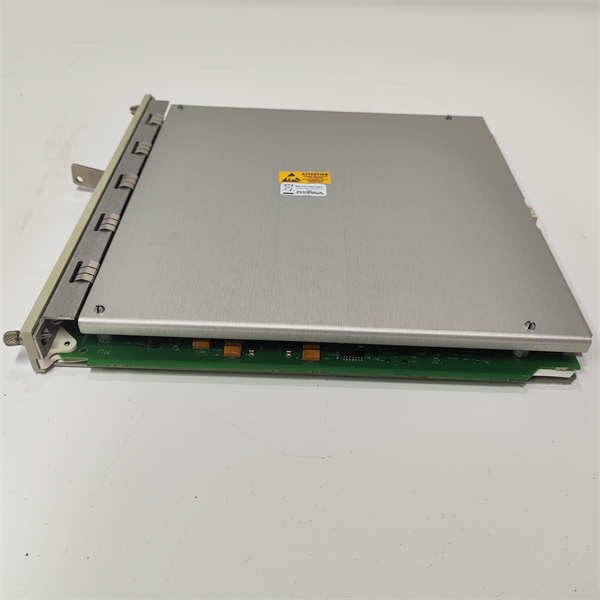

BENTLY NEVADA 3500/22M 138607-01

3500/22M 138607-01是本特利内华达3500监测系统中的标准瞬态数据接口模块（TDI）。它将3500/20机架接口模块（RIM）的功能与通信处理器（如TDXnet）的数据收集能力相结合，位于3500机架电源旁边的插槽中，与M系列监测器（如3500/40M、3500/42M等）连接，用于持续收集稳态和瞬态动态（波形）数据，并通过以太网链路将数据传输到主机软件。

产品参数

数据采集速率：高达100kHz。

数据存储容量：高达2GB。

接口类型：10Base-T/100Base-TX以太网或100Base-FX光纤以太网。

工作温度范围：-30℃至+65℃。

存储温度范围：-40℃至+85℃。

功耗：10.5瓦。

尺寸：17.8cm×10.2cm×4.5cm（7"×4"×1.8"）。

重量：0.82kg（1.8lb）。

产品规格

从电气规格上看，主要是适配3500系列系统的电源及数据接口标准，能在系统规定的电压、频率等条件下稳定工作。物理规格方面，尺寸为17.8cm×10.2cm×4.5cm，重量0.82kg，是适合安装在3500系列机架特定位置的模块尺寸。

系列

属于BENTLY NEVADA 3500系列。该系列是用于各种行业中旋转和往复式机械的连续、永久监测系统，专为要求极高可靠性和可用性的自动停机机械保护应用而设计，符合美国石油学会API 670标准。

特征

数据采集与传输：可采集稳态和瞬态动态数据，并通过以太网高速、可靠地传输数据到主机软件。

具备存储功能：有一定的数据存储容量，可暂时存储采集到的数据，便于后续分析和处理。

多种接口选择：提供10Base-T/100Base-TX以太网和100Base-FX光纤以太网接口，能适应不同的网络环境。

前面板设计：配备USB-B接口和机架复位按钮等，方便进行数据导出、系统复位等操作。

状态指示：带有LED指示灯，可直观显示模块的工作状态，如电源状态、数据传输状态等。

作用

数据桥梁：作为3500监测系统与兼容软件（如System 1状态监测和诊断软件、3500系统配置软件）之间的接口，使监测系统能与外部软件进行数据交互，便于对机械状态数据进行深入分析和管理。

数据处理与管理：采集、存储和传输数据，对数据进行初步处理和组织，确保数据的准确性和完整性，为后续的故障诊断和分析提供高质量的数据支持。

用途

主要用于机械状态监测中的数据采集和传输，配合3500系列的其他模块，对机械设备的运行状态进行实时监测，将采集到的稳态和瞬态数据传输给上位机软件，以便进行分析、诊断，帮助用户及时发现设备潜在问题，提前采取维护措施，避免设备故障和停机。

应用领域

电力行业：用于发电厂的汽轮机、发电机等大型旋转设备的状态监测，通过分析采集到的数据，及时发现设备的振动、位移等参数的异常变化，保障电力生产设备的稳定运行。

石油化工行业：应用于压缩机、泵等关键设备，实时监测设备的运行状态，预防因设备故障导致的生产中断、安全事故和环境污染。

冶金行业：在轧钢机、鼓风机等设备的监测系统中发挥作用，通过对设备运行数据的分析，优化设备运行参数，提高生产效率，降低维修成本。

其他工业领域：如造纸、水泥、船舶等行业的大型机械设备，也常采用3500系列监测系统，3500/22M 138607-01模块为这些设备的状态监测提供了数据采集和传输的功能，保障设备的可靠运行。
