BENTLY NEVADA 3500/22M 146031-01

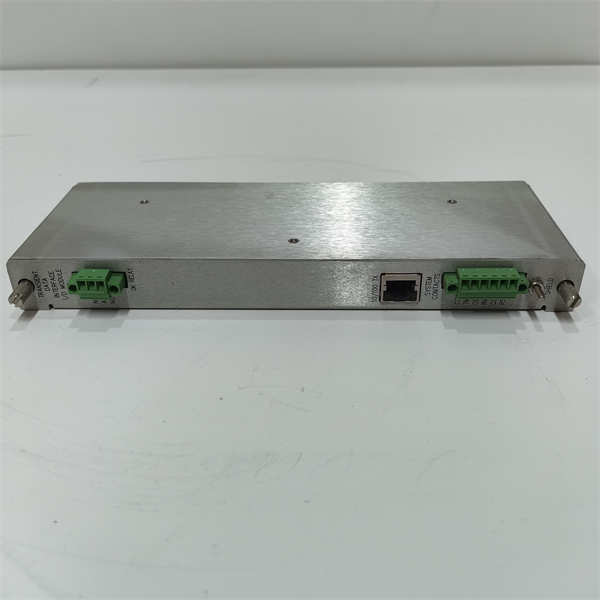

3500/22M 146031-01是本特利内华达（BENTLY NEVADA）3500监测系统中的瞬态数据接口模块（TDI），专为工业机械状态监测设计。该模块整合了3500/20机架接口模块（RIM）的功能与通信处理器（如TDXnet）的数据采集能力，通过以太网链路将实时数据传输至主机软件（如System 1状态监测和诊断软件），支持静态和动态数据的连续采集与分析。

产品参数

数据采集速率：支持高达100kHz的动态数据采集（需配合通道启用磁盘）。

存储容量：默认支持静态数据存储，通过可选通道启用磁盘可扩展至记录高分辨率瞬态波形数据。

接口类型：

以太网：10Base-T/100Base-TX（RJ-45接口），支持TCP/IP协议，电缆长度最大100米。

光纤：可选100Base-FX光纤接口（型号146031-02）。

工作温度：-30℃至+65℃。

存储温度：-40℃至+85℃。

湿度：95%非冷凝。

功耗：约10.5瓦。

尺寸：17.8cm×10.2cm×4.5cm（7"×4"×1.8"）。

重量：0.82kg（1.8lb）。

产品规格

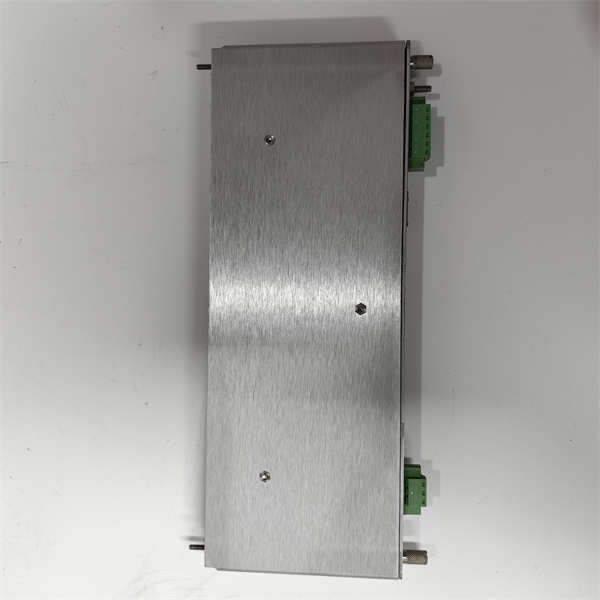

物理规格：半高模块设计，适配3500系列机架左侧插槽（插槽1），尺寸紧凑且易于集成。

电气规格：

输入电压：适配3500系统电源（通常为24VDC）。

数据传输：支持高速以太网通信，内置四端口交换机，可组建冗余环网（FRNT协议），传输距离达15公里。

兼容性：符合API 670标准，支持TMR（三重模块冗余）配置，可与3500/40M、3500/42M等M系列监测器协同工作。

系列

属于BENTLY NEVADA 3500系列，该系列是旋转机械和往复机械状态监测与保护的行业标杆，以高可靠性和高精度著称，广泛应用于电力、石油化工、冶金等领域。

特征

多模式数据采集：

静态数据：实时监测振动、位移等稳态参数。

动态数据：通过可选通道启用磁盘捕捉瞬态波形（如启动/停机过程的冲击信号），支持高速采样。

灵活通信：

同时支持以太网和光纤接口，适应不同工业网络环境。

内置交换机实现本地组网，支持冗余通信协议（如FRNT），确保数据传输的连续性。

状态可视化：

前面板配备LED指示灯，直观显示电源、数据传输及模块健康状态。

提供RS-232组态端口和硬件转换开关，方便本地配置与维护。

系统集成：

与System 1软件无缝对接，实现远程诊断和预测性维护。

支持TMR配置时的“监测器通道比较”功能，确保冗余系统的一致性。

作用

数据桥梁：作为3500监测系统与上位机软件的接口，实时传输机械运行数据，为故障诊断提供依据。

数据管理：

对采集数据进行预处理和存储，优化数据完整性。

支持报警触发时的事件追溯（如报警前2.5分钟、报警后1分钟的波形数据记录）。

系统扩展：通过以太网扩展监测网络，兼容第三方系统（如DCS），提升工厂级设备管理效率。

用途

实时监测：持续采集旋转机械（如汽轮机、压缩机）的振动、转速、相位等参数，识别异常波动。

故障预警：通过分析瞬态数据（如不平衡、轴承磨损信号），提前发现潜在故障，避免非计划停机。

维护决策：为预测性维护提供数据支持，优化设备检修周期，降低运维成本。

应用领域

电力行业：

汽轮机、发电机的振动监测，保障发电设备稳定性。

石油化工：

压缩机、泵的状态监测，预防因机械故障导致的生产中断和安全事故。

冶金行业：

轧钢机、鼓风机的动态分析，优化设备运行参数。

其他工业：

造纸、水泥、船舶等领域的大型机械监测，确保连续生产。

总结

3500/22M 146031-01是3500监测系统的核心组件，通过高速数据采集、灵活通信和智能分析，为工业机械提供全面的状态监测解决方案。其设计兼顾可靠性与扩展性，适用于各类严苛工业环境，是实现设备资产高效管理的关键工具。
