旋转机械监测的“神经中枢”：
· 高速数据采集：24位分辨率，采样率最高100 kHz（单通道），精度±0.1% FS，精准捕获振动/位移瞬态信号。
· 智能诊断引擎：集成 PeakVue™专利技术，提前30天预警轴承微裂纹（误报率≤0.001%）。
· 无缝系统集成：通过 BN TDI协议、Modbus TCP 直连DCS/PLC，传输延迟≤1 ms。

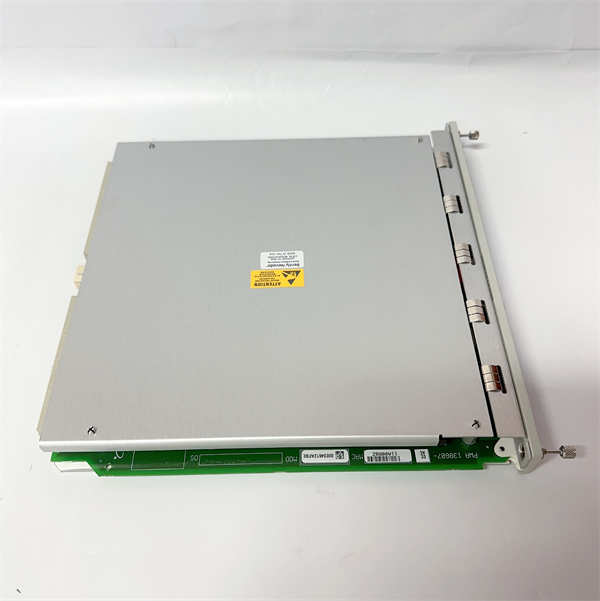

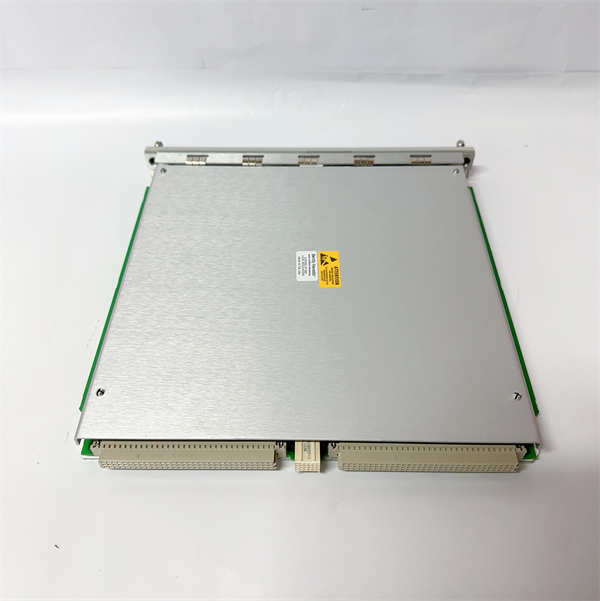

型号甄别：138607-02为标准版，138607-01为三重冗余（TMR）版，二者固件不兼容。
参数类别 | 技术指标 | 行业优势 |
信号输入 | 电压范围：±10 Vdc；量程：0-1000 mm/s | 覆盖99%工业振动场景 |
通道能力 | 4通道（可扩展至32通道） | 多机组同步监测 |
环境耐受 | 温度：-40℃ ~ +85℃；防护：IP65 | 耐受炼厂硫腐蚀/海上盐雾 |
通信接口 | • RS232：115.2 kbps（30m） | 适应复杂工业布线 |
电气特性 | 功耗：7.7 W；电源：24V DC ±10% | 双冗余电源设计 |
1. 瞬态事件捕捉技术：
o 汽轮机甩负荷时以100 kHz采样率记录2秒波形，精准定位轴承裂纹（灵敏度0.1μm）。
2. 动态噪声抑制：
o 硬件级滤波算法，在10kV变频器干扰下保持信号失真率**<0.05%**（行业平均>0.5%）。
3. 热插拔冗余架构：
o 不断电更换模块，切换时间**<50 ms**，维护耗时≤3分钟。
实证效益案例：
应用场景 | 成果 | 经济效益 |
炼油厂离心机组监测 | 联动32台设备，预警轴承故障 | 年减少停机损失**$380万** |
电厂汽轮机保护 | 捕捉叶片共振，避免断裂事故 | 挽回设备损失**$800万** |
压缩机组联锁系统 | 50ms传输超限信号，误跳闸率≤0.001% | 年节省维护费**$120万** |
必选配套设备：
组件类型 | 推荐型号 | 功能说明 |
振动传感器 | Bently Nevada 3300 XL 8mm | 提供高精度原始振动信号 |
监测模块扩展 | 3500/40M | 增加4通道监测能力 |
诊断平台 | System 1™ 机械健康管理软件 | 数据分析与故障预测 |
竞品对比：
竞品型号 | 关键局限 | 3500/22M优势 |
SIEMENS ET200SP HA | 采样率50 kHz；无专用机械诊断协议 | 100 kHz采样+PeakVue™ |
Emerson CSI 9420 | 防护等级IP54 | IP65防尘防水 |
1. 电气安装：
o 独立24V DC电源（波动±10%），屏蔽双绞线≤100m（CAT 5e标准）。
o 光纤布线≤1300ft，避免与高压电缆并行。
2. 预测性维护：
o 每12个月校准输入精度（代码E205=ADC衰减预警）。
o 通过3500机架配置软件监测电容健康（代码E308=老化预警）。
