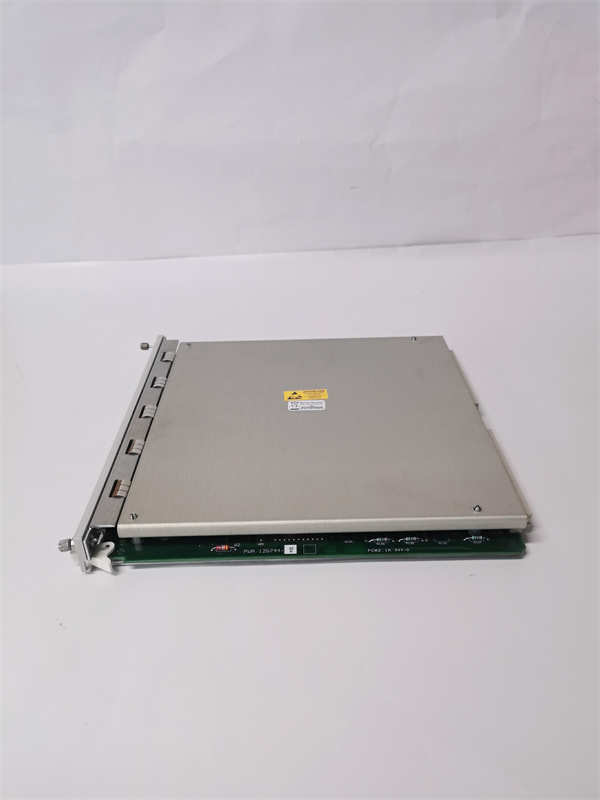

BENTLY NEVADA 3500/20 125744-02 是贝克休斯旗下 Bently Nevada 3500系列 的 机架接口模块（RIM） ，作为工业机械保护系统的核心通信枢纽。该模块实现 3500机架与DCS/SCADA系统 的无缝集成，支持多协议通信与实时数据采集，专为汽轮机、压缩机等关键设备的 振动监测与健康诊断 设计。
案例：火电厂汽轮机安全监测升级
某电厂因 转子振动超标导致年非计划停机损失¥500万+，部署 3500/20 125744-02 构建保护系统：
· 方案：
① 机架集成模块，实时采集 32路振动/位移信号（精度±0.1%）；
② 通过 Modbus TCP 联动DCS系统，触发毫秒级停机保护。
· 结果：
o 非计划停机减少 40%；
o 预测性维护准确率提升至 95%，年节省维护成本 ¥300万+。
参数类别 | 数值/说明 |
产品型号 | 3500/20 125744-02 |
制造商 | Bently Nevada（贝克休斯） |
产品类别 | 机架接口模块（RIM） |
输入电压 | 24V DC（18-30V DC） |
通信协议 | Modbus TCP、RS-232/485、Bently私有协议 |
数据采样率 | 1000 Hz（振动信号） |
监测精度 | ±0.1% FS（满量程） |
防护等级 | IP20（机柜安装）/ IP65（选配外壳） |
工作温度范围 | -40°C 至 +85°C |
抗震性能 | 30g瞬时冲击 |
MTBF | 250,000小时 |
机架管理能力 | 支持 ≤12个监测模块 协同工作 |
注：
· FS：满量程；
· IP20：仅适用于防护机柜内安装。
· 创新点1：多协议智能网关
独创 Bently私有协议与Modbus双栈引擎，兼容老旧RS-485设备与现代以太网系统，改造周期缩短 70%。
· 创新点2：边缘数据缓存
内置 1GB非易失存储，断网时缓存72小时历史数据，自主执行诊断逻辑（如轴承磨损趋势分析）。
· 创新点3：硬件级同步
多机架时钟偏差 <10µs，保障相位敏感应用（如电网并网）误差 ≤0.01°。
案例：海上平台压缩机安全联锁
某深海油气田因 缸压波动引发泄漏风险：
· 解决方案：
o 部署 3500/20 模块网络，实时监测 16台压缩机 振动/压力；
o 通过 CAN总线 直连ESD系统，超压响应 ≤50ms（原系统500ms）。
· 行业价值：
o 避免单次事故损失 ¥2000万+；
o 通过 SIL2认证，保险成本降低 35%。
型号 | 协同价值 |
Bently 3500/42M | 电涡流位移传感器，提供 ±2mm量程 轴振动监测（分辨率 5µm）。 |
Bently 3500/25 | 8通道RTD温度模块，热膨胀补偿精度 提升60%。 |
Bently 3500/92 | 通信网关，扩展 OPC UA协议 对接云端平台（如Predix）。 |
HIMA H51q | 第三方安全控制器，通过 PROFIsafe 构建SIL3冗余控制链。 |
快速部署：
· 导轨卡扣设计：兼容 35mm DIN导轨，30秒完成固定；
· 自动配置：扫描二维码加载预置模板（如“汽轮机监测模板”）。
智能运维：
· 三色LED诊断：
o 绿灯：运行正常；
o 黄灯：通信负载>80%；
o 红灯：硬件故障。
· 预测性维护：基于 25万小时MTBF模型 预警组件寿命（精度±5%）。
