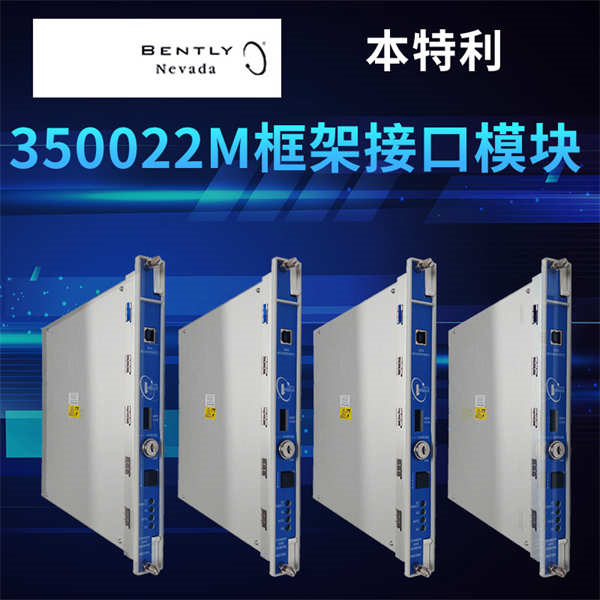

Bently Nevada 3500/22M 是 3500系列机械保护系统 的 瞬态数据接口模块（TDI） ，作为机架数据通信的核心枢纽，实现以下功能：
· 多类型数据集成：同步采集稳态数据（振动幅值、相位）与瞬态动态数据（高分辨率波形）。
· 系统兼容性：与 M系列监测器（如3500/40M/42M）协同工作，支持 System 1® 软件平台 的实时数据传输。
· 关键角色：固定安装于 3500机架槽位1（紧邻电源模块），是数据流的核心通道。
参数类别 | 技术指标 |
型号 | 3500/22M（标准版） / 3500/22M TMR（三重冗余版） |
输入信号 | Keyphasor® 同步信号、传感器动态数据 |
数据采集能力 | 静态数据（标准） + 瞬态波形数据（需选配通道启用盘） |
通信协议 | Modbus TCP / TDXnet（专用工业协议） |
传输带宽 | 1000 mm/s 振动量程，10 Hz–1000 Hz 频率范围 |
供电要求 | 24 VDC（通过3500机架电源模块提供） |
工作温度 | -40°C ~ +85°C（工业宽温域） |
防护等级 | IP20（基体）/ IP65（选配密封套件） |
功耗 | 7.7 W（典型值） |
1. 双模数据采集架构
· 稳态数据：连续监测振动幅值、温度相位，精度±0.01%（符合API 670标准）。
· 瞬态数据：通过 通道启用盘 捕获启停/报警瞬间的 高分辨率波形（采样率100 kHz–1 MHz），用于故障根因分析。
2. 三重冗余安全机制（TMR版）
· 实时数据比对：三个冗余通道同步监测，偏差超阈值时自动隔离故障通道（响应时间≤30 ms）。
· 无缝切换：保障系统连续运行，避免单点失效导致停机。
3. 智能通信优化
· TDXnet协议：直接通过以太网接入 System 1® 平台，无需额外通信处理器。
· 安全锁闭：物理钥匙锁定编程模式，防止未授权配置修改。
行业 | 应用案例 | 技术方案 | 成效 |
核电 | 涡轮机超速保护 | TMR版 + 3500/53超速模块联动 | 触发SIL3停机，避免叶片飞裂事故 |
石油化工 | 压缩机振动故障诊断 | 瞬态波形捕捉润滑失效瞬间 | 维修周期缩短40%，年减损$220万 |
钢铁制造 | 轧机齿轮箱共振分析 | 10 kHz采样率捕捉齿面冲击波形 | 定位剥落点，备件成本降35% |
生物制药 | 冻干机温度审计追踪 | 静态数据生成GMP合规报告（FDA 21 CFR Part 11） | 通过零缺陷审计 |
1. 硬件配置
组件类型 | 推荐型号 | 功能说明 |
机架电源模块 | 3500/15（冗余配置） | 提供24 VDC稳定供电 |
振动监测模块 | 3500/42M | 生成原始振动数据供TDI采集 |
温度监测模块 | 3500/45 | 提供RTD/TC温度信号 |
安全联锁继电器 | Triconex 3351 | 接收TDI报警信号触发SIL3停机 |
2. 软件生态
· System 1® 平台：
o 频谱分析：自动识别轴承故障特征频率（BPFO/BPFI）。
o 预测性维护：生成磨损寿命曲线（误差<3%），提前7天预警。
· 3500配置软件：
o 拖拽式定义报警逻辑（Alert/Danger双阈值）。
o 虚拟信号注入测试联锁响应（调试效率提升50%）。
