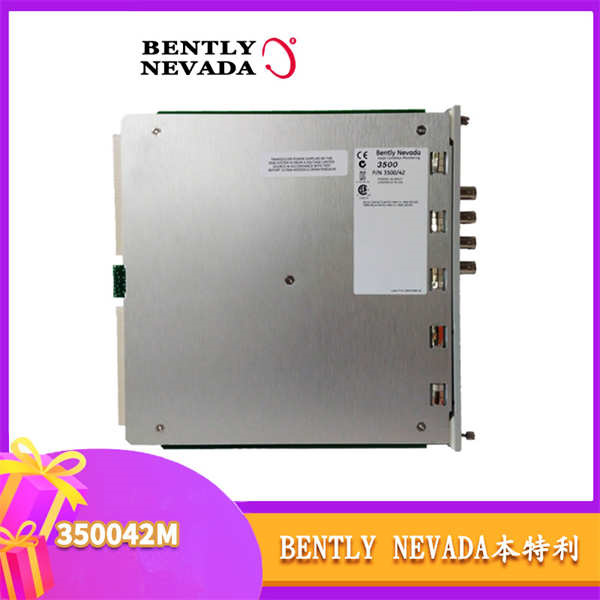

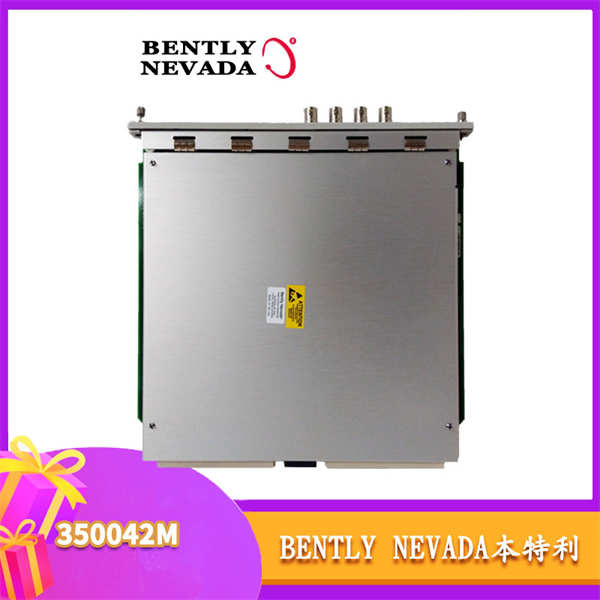

Bently Nevada 3500/42M 是 3500系列机械保护系统 的 四通道多功能监测模块，专为旋转机械的高精度状态监测设计。核心价值包括：
· 多参数集成：同步监测振动（速度/加速度）、轴位移、轴承状态（REBAM）、胀差等9类机械参数。
· 双传感器兼容：支持 趋近式探头（测量静态位移）与 地震式传感器（捕捉动态振动）。
· 安全联锁：直接驱动SIL3级停机保护，响应时间≤50 ms。
适用场景：汽轮机、压缩机、水泵等关键设备的预测性维护（石油、电力、钢铁行业）。
参数类别 | 技术指标 |
型号 | 3500/42M（标准版） |
输入通道 | 4通道独立配置（支持双功能并行分组） |
传感器兼容 | Proximitor®（趋近探头）、Seismoprobe®（地震传感器） |
测量范围 | 振动：0.001–10 mm/s（±2%精度） |
采样率 | 最高20 kHz（瞬态波形捕获需选配通道启用盘） |
报警输出 | 可编程双阈值（Alert/Danger） |
工作温度 | -40°C ~ +85°C（工业宽温域） |
防护等级 | IP65（基体）/ IP67（选配密封套件） |
通信协议 | Modbus TCP（通过3500/92网关扩展） |
1. 智能诊断技术
· 频谱分析：自动识别轴承故障特征频率（BPFO/BPFI）。
· 包络解调：捕捉早期磨损冲击信号（灵敏度0.001 mm/s）。
· 动态滤波：抑制变频器干扰（精度±0.1%）。
2. 双模式监测能力
模式 | 功能 | 应用场景 |
趋近探头模式 | 测量轴位移、偏心、胀差（精度±1 μm） | 压缩机轴向窜动保护 |
地震传感器模式 | 监测轴承振动、冲击能量 | 风机齿轮箱磨损预警 |
3. 三重安全机制
· 自诊断系统：实时检测传感器短路/断路（三色LED通道指示）。
· TMR冗余：与3500/22M TMR模块集成，三通道数据比对（偏差>5%自动隔离故障）。
· 硬线联锁：超限触发安全继电器（Triconex 3351）。
行业 | 应用案例 | 解决方案 | 成效 |
石油化工 | 离心压缩机轴承早期失效 | REBAM监测 + 包络分析 | 维修周期缩短40%，年减损$220万 |
燃机电厂 | 涡轮机叶片共振 | 20 kHz瞬态波形捕捉共振频率 | 避免飞车事故 |
钢铁轧制 | 轧机齿轮箱齿面胶合 | 振动+温度多参数关联分析 | 备件成本降35% |
生物制药 | 冻干机轴承合规监测 | 生成FDA 21 CFR Part 11审计报告 | 通过零缺陷审计 |
1. 硬件配置
组件 | 型号 | 功能说明 |
机架电源 | 3500/15（冗余配置） | 24 VDC高稳定供电 |
数据接口模块 | 3500/22M | 传输瞬态数据至System 1®平台 |
通信网关 | 3500/92 | Modbus TCP转PROFIBUS接入DCS |
趋近探头 | 3300 XL 8mm | 轴向位移监测（±1 μm精度） |
2. 软件平台
· System 1®：
o 预测性维护：生成轴承剩余寿命曲线（误差<3%）。
o 故障库匹配：10万+故障特征自动比对（不平衡/不对中）。
· 3500配置软件：
o 拖拽编程：自定义通道功能（例：通道1-2振动，通道3-4位移）。
o 虚拟测试：模拟故障验证联锁逻辑（调试效率+50%）。
