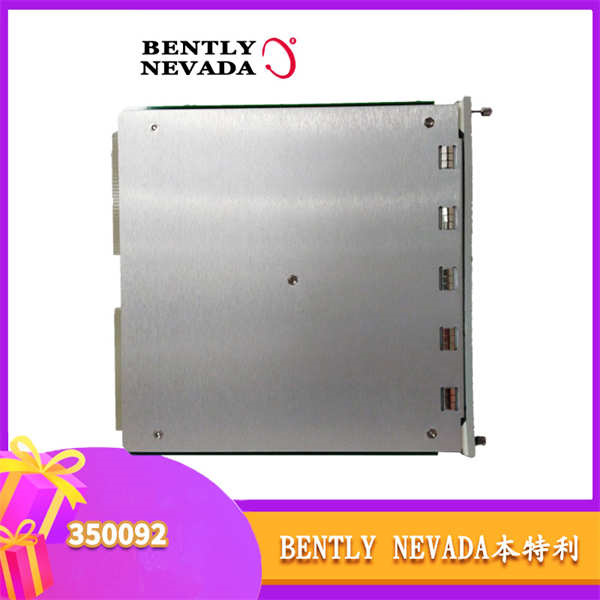

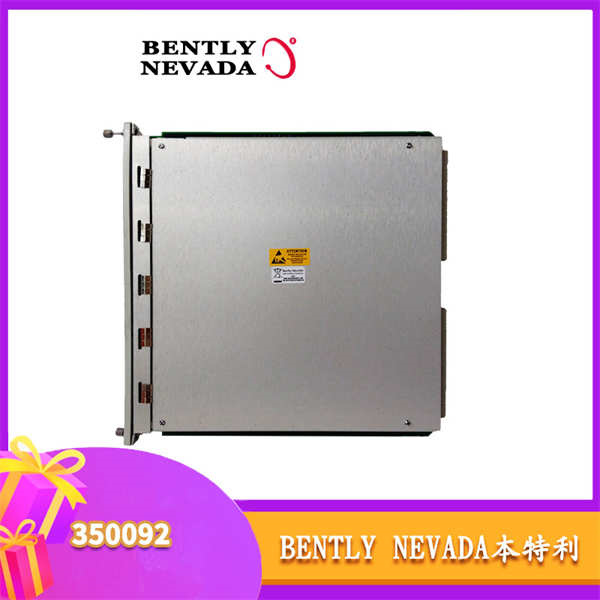

Bently Nevada 3500/92 是 3500系列机械保护系统 的 核心通信枢纽，实现机架数据与外部控制系统的无缝集成。核心功能包括：
· 多协议转换：支持 Modbus TCP、RS232/422/485串行通信 及 Bently专有协议，适配DCS、SCADA等系统。
· 数据融合：实时传输振动/温度/超速等监测数据，支撑预测性维护决策。
· 工业级可靠性：通过 SIL 2功能安全认证（冗余配置下），满足核电、石油等严苛场景需求。
参数类别 | 技术指标 |
型号 | 3500/92（标准版） |
通信接口 | 以太网：10BASE-T RJ45（TCP/IP） |
协议支持 | Modbus（串行）、Modbus/TCP、Bently专有协议 |
供电要求 | 24 VDC（机架电源输入） |
功耗 | 5.0 W（典型值） |
工作温度 | -30°C ~ +65°C（运行） / -40°C ~ +85°C（存储） |
防护等级 | IP65（基体） / IP67（选配密封套件） |
安全认证 | SIL 2、UL、CSA、CE、ATEX Zone 2 |
1. 协议智能转换
· Modbus/TCP映射：将机架数据（如振动值）转换为标准寄存器地址（例：40001寄存器=通道1振动幅值）。
· 专有协议优化：低延迟传输瞬态波形至System 1®平台（采样率>10 kHz）。
2. 冗余通信架构
· 双链路备份：以太网与串行链路并行，单链路故障切换时间 <100 ms。
· SIL 2安全设计：与超速模块（3500/53）联动满足联锁响应要求。
3. 灵活配置能力
· 动态寄存器分配：通过本地配置工具自定义Modbus映射规则，适配西门子/ABB等PLC系统。
行业 | 应用案例 | 技术方案 | 成效 |
海上石油平台 | 压缩机群集中监控 | RS485串联多机架，Modbus上传至DCS | 布线成本降40%，诊断效率提升30% |
核电汽轮机 | 安全级数据归档 | TCP/IP直连System 1®，符合FDA 21 CFR Part 11 | 通过核安全审计 |
钢铁轧机 | 振动数据触发预防性停机 | Modbus/TCP接入西门子PLC | 备件损耗降35% |
硬件配置
组件 | 型号 | 功能说明 |
机架电源模块 | 3500/15（双冗余） | 24 VDC冗余供电 |
振动监测模块 | 3500/42M | 提供振动数据源 |
超速模块 | 3500/53（三重冗余） | 联动网关触发停机 |
隔离栅（选配） | BN-ISO-250V | 高压环境防信号串扰 |
