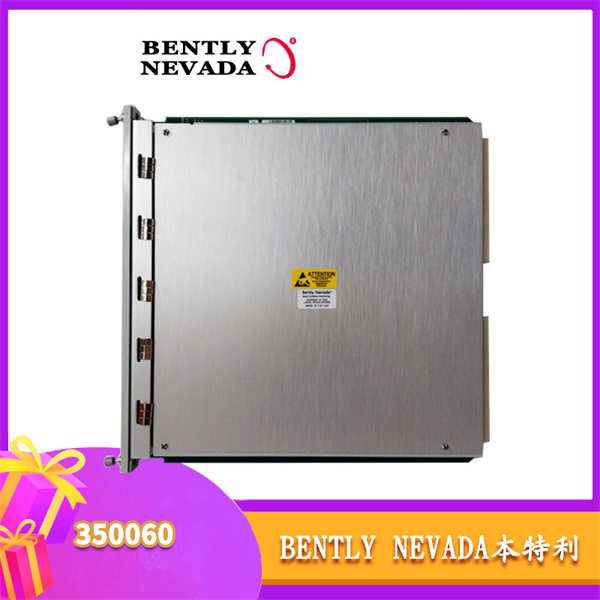

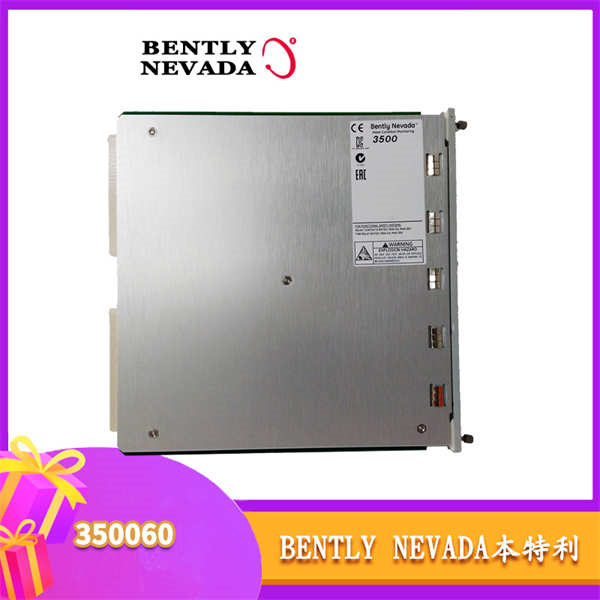

Bently Nevada 3500/60 是 3500系列机械保护系统 的 六通道温度监测模块，专为工业关键设备的安全防护设计。核心价值包括：
· 多通道冗余监测：同步采集 6路独立温度信号（支持RTD/TC传感器），覆盖轴承、油温、绕组等关键点位。
· 高安全架构：支持 三重模块冗余（TMR）配置，实现 SIL 2级功能安全，避免单点失效导致误停机。
· 全行业兼容：符合 API 670 标准，适用于电力、石化、制药等严苛环境。
注：增强版 3500/61 额外提供 4–20 mA记录输出（每通道独立）。
参数类别 | 技术指标 |
型号 | 3500/60（标准版） |
输入通道 | 6通道独立配置（支持分组报警） |
传感器兼容 | RTD（铂/镍/铜）、TC（J/K/E/T型） |
测量范围 | RTD：-200°C ~ +850°C |
测量精度 | ±0.13%（全量程） |
输入阻抗 | >10 MΩ（每导线），抗线路干扰 |
供电要求 | 24 VDC（机架电源提供） |
功耗 | 7 W（典型值） |
工作温度 | -30°C ~ +65°C（运行） / -40°C ~ +85°C（存储） |
防护等级 | IP65（基体） / IP67（选配密封套件） |
1. 三重冗余安全机制（TMR模式）
· 2oo3表决逻辑：3个模块并行监测，需2个超阈值才触发报警，容错率提升300%。
· 故障无缝隔离：失效通道切除时间 ≤30 ms。
2. 智能诊断与隔离
· 通道级自检：实时检测传感器短路/断路（三色LED指示：绿/黄/红）。
· 250 Vdc电气隔离（选配）：防止通道间串扰（高压环境适用）。
3. 灵活报警策略
· 双阈值可编程：独立设置 Alert（预警） 与 Danger（危险） 阈值。
· 温差监测：关联多通道数据，识别局部过热（如轴承温差>10°C预警）。
行业 | 应用痛点 | 技术方案 | 成效 |
核电汽轮机 | 轴承温度超限 | TMR配置 + 铂RTD（±0.1°C精度） | 触发SIL 2停机，避免轴瓦熔损 |
石化压缩机 | 润滑油温梯度异常 | 6通道温差监测 + 动态滤波 | 年减少非计划停机150小时 |
生物制药 | 冻干机温度均匀性合规 | 生成FDA 21 CFR Part 11审计报告 | 通过零缺陷审计 |
电力变压器 | 绕组热点温度预警 | TC输入（3500/61版支持4–20 mA记录输出） | 寿命预测误差<3% |
1. 硬件配置
组件 | 型号 | 功能说明 |
机架电源模块 | 3500/15（双冗余） | 提供24 VDC冗余供电 |
通信接口模块 | 3500/22M | 传输数据至System 1®平台 |
温度传感器 | 三线制铂RTD（100Ω） | 轴承温度监测（API 670标准） |
安全继电器 | Triconex 3351 | 接收超温信号触发硬线停机 |
2. 软件支持
· System 1®平台：
o 温度场热力图分析：定位设备过热点。
o 预测性维护：生成剩余寿命曲线（基于Arrhenius模型）。
· 3500配置软件：
o 拖拽编程：自定义报警逻辑（例：通道1-3监测轴承，4-6监测油温）。
o 虚拟测试：模拟超温验证联锁响应。
