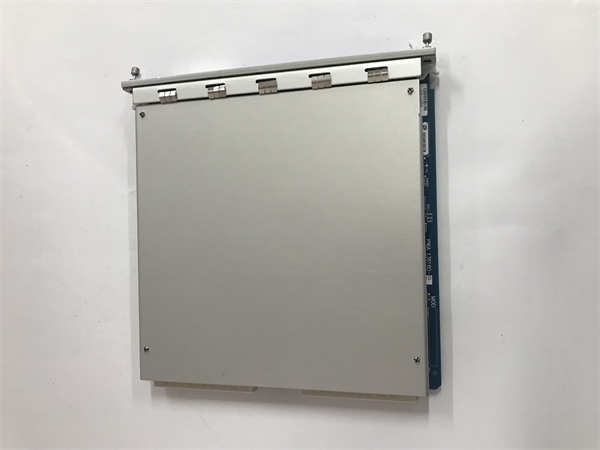

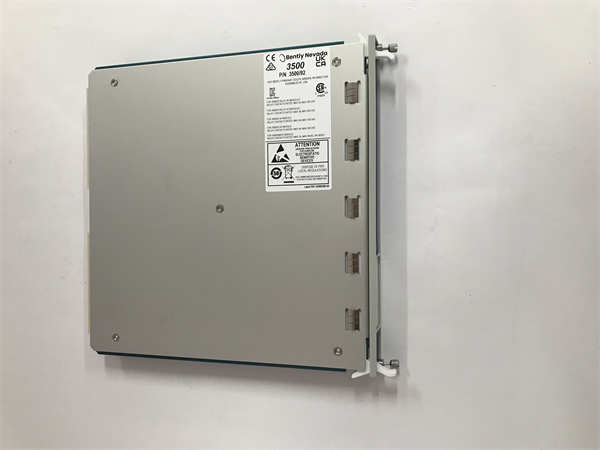

BENTLY 3500-92 136180-01

BENTLY NEVADA 3500-92 (部件号 136180-01) 是贝克休斯（Bently Nevada）公司生产的3500机械保护系统系列中的一款专用于超速检测的模块。它属于系统的关键安全保护组件，旨在连续监测高速旋转机械（如汽轮机、燃气轮机、压缩机）的转速，并在转速超过预设的安全极限时，触发紧急停机，防止因“飞车”而导致的设备毁灭性事故。它是透平机械保护系统中不可或缺的“最后卫士”。

应用场景：

在一座联合循环发电厂中，一台燃气轮机正在高速旋转，其转速是控制效率和保证安全的核心参数。突然，由于燃料控制系统的故障，轮机转速开始失控并急剧上升。在此千钧一发之际，BENTLY NEVADA 3500-92 超速检测模块通过连接在主轴上的磁阻传感器，实时监测着转速变化。当转速超过一级预警值时，它向控制系统发出报警；当转速进一步飙升至危险的跳闸设定值时（例如额定转速的110%），模块内部基于“三取二”或“二取二”的冗余表决逻辑被触发，立即驱动继电器模块切断燃料供应，迫使轮机安全停机。这一动作在毫秒级内完成，成功避免了一次因超速可能导致叶片断裂、轴系损坏甚至机毁人亡的灾难性事故。

核心参数速览：

技术原理与创新价值：

创新点1：高可靠性的冗余表决架构。 3500-92 最核心的价值在于其冗余设计和“M out of N”表决逻辑。例如，在“三取二”配置下，模块使用三个独立的转速传感器。只有当其中至少两个通道同时检测到超速时，模块才会发出跳闸信号。这种设计既能防止因单个传感器故障而导致的误停机（提高可用性），又能确保在任意两个传感器正常工作时系统仍能提供保护（提高安全性），实现了安全性与可用性的最佳平衡。创新点2：极高的测量精度与抗干扰能力。 模块采用先进的数字信号处理技术，能够精确测量输入脉冲的频率，并将其转换为高精度的转速值。其电路设计能有效抑制现场常见的电气噪声，确保在恶劣的工业环境下仍能获得稳定、可靠的转速信号，避免误判。创新点3：全面的自诊断与测试功能。 3500-92 模块具备强大的在线自诊断能力，持续监测每个输入通道的信号质量（如信号丢失、幅值过低）、模块内部电路的健康状况。用户可以通过软件手动或自动模拟超速信号，在不触发实际停机的情况下测试整个超速保护回路（从传感器到继电器输出）的功能完整性，这对于满足安全规程和实现预测性维护至关重要。

应用案例与行业价值：

案例：炼油厂富气压缩机超速保护系统升级某炼油厂催化裂化装置的富气压缩机由汽轮机驱动，其原有的机械式超速保护系统存在动作迟缓、定期校验复杂的问题。为提高可靠性，决定升级为以3500-92 为核心的数字式超速保护系统。

· •应用流程： 在汽轮机轴上安装三个磁阻传感器，分别接入3500-92 模块的三个独立通道。模块配置为“三取二”表决逻辑，跳闸设定值为额定转速的112%。

· •带来的改进： 新系统响应速度远超机械式系统，提供了更可靠的安全保障。其自诊断和在线测试功能使得定期校验工作变得简单、安全，无需停机即可完成，大大降低了维护成本和时间。清晰的指示和事件记录功能也极大方便了故障排查。

· •用户评价： 设备经理表示：“3500-92 超速模块给我们吃了一颗‘定心丸’。它的三重冗余设计让我们完全不用担心传感器单点故障，在线测试功能更是省时省力。现在我们可以自信地说，我们的压缩机得到了最顶级的超速保护。”

相关产品组合方案：

3500-92 与以下3500系统组件协同工作，构成完整的超速保护方案：

· •磁阻式转速传感器：如3300 NS-11 系列，是转速信号的来源。

· •3500/22M 继电器模块：接收3500-92 的跳闸信号，直接切断燃料或动力。

· •3500/42M 振动监测模块：与3500-92 协同，提供全面的机械保护。

· •3500/15 电源模块：为系统提供高可用性的电源。

· •3500框架：为所有模块提供安装平台和背板通信。

安装维护与全周期支持：

3500-92 的安装和配置必须由经过培训的专业人员执行。配置时需仔细设置表决逻辑、跳闸设定值和响应时间。日常维护的核心是定期检查传感器间隙和输出信号质量，并利用模块的“测试”功能定期进行在线测试，验证整个保护回路的可用性。
