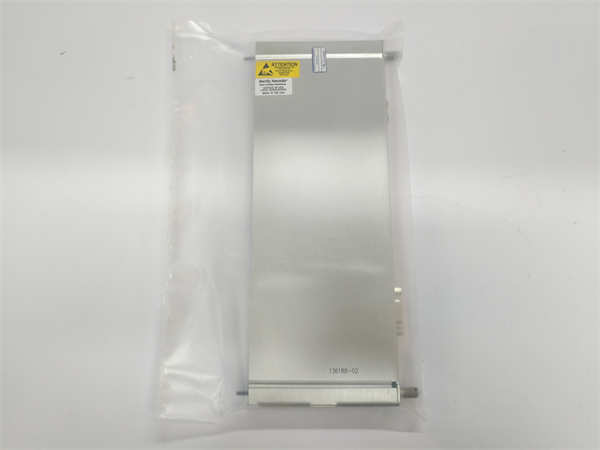

BENTLY 136188-02

BENTLY 136188-02 是贝克休斯旗下本特利内华达（Bently Nevada）公司生产的3500系列机械健康监测系统中的一款四通道继电器模块。该模块接收来自监测模块（如振动、温度模块）的报警信号，驱动内部继电器动作，提供可靠的硬接线输出，用于触发报警、连锁停机或通知辅助设备。

应用场景

在某大型天然气压缩站的离心式压缩机保护系统中，BENTLY 136188-02 继电器模块负责核心安全逻辑。当3500/42M振动监测模块检测到轴振动超高时，会向136188-02 发送一个危险（Danger）信号。136188-02 模块内的对应继电器立即失电（配置为失电跳机模式），其硬接线触点直接切断主蒸汽进气阀或防喘振阀的控制回路，迫使压缩机安全停机。这套基于136188-02 的硬接线保护回路，独立于DCS逻辑，为机组提供了最直接、最快速、最可靠的最后一道安全防线，有效避免了因轴瓦磨损、叶片断裂等故障导致的灾难性设备损坏。

核心参数速览

技术原理与创新价值

创新点1：基于硬接线的本质安全设计。 BENTLY 136188-02 的核心价值在于其提供了独立于软件和通信网络的硬接线安全输出。即使整个监测系统的上层通信或处理器出现故障，当监测模块检测到危险信号时，仍能通过背板直接驱动136188-02 内的继电器动作。这种“硬线直连”的方式最大限度地减少了中间环节，提供了最高的可靠性，符合安全仪表系统（SIS）的基本原则。创新点2：灵活的通道配置与诊断功能。 该模块的每个通道都可以通过软件独立配置，例如指定由哪个监测模块的何种报警（Alert/Danger）来驱动，并可设置为带电动作或失电动作模式。同时，模块具备完善的自我诊断功能，可以监测继电器线圈的健康状态甚至触点是否粘连，并将诊断信息上传至框架接口模块，实现了保护功能与可测试性的统一。创新点3：高可靠性触点与长机械寿命。 模块采用的继电器具有极高的电气寿命和机械寿命，能够承受成千上万次的动作。其触点材料经过特殊优化，能够有效抑制电弧，防止在切断感性负载（如阀门线圈）时产生的瞬态电压对触点造成损坏，确保了在紧急情况下动作的绝对可靠。

应用案例与行业价值

行业案例：电厂汽轮机紧急停机系统（ETS）改造某火力发电厂为提高300MW汽轮机ETS的可靠性，将其部分停机逻辑由DCS输出改为由本特利3500系统通过BENTLY 136188-02 直接输出。136188-02 模块接收来自轴位移、超速、润滑油压低等多个参数的“危险”信号，任何一路信号触发，都会直接通过其硬触点跳闸停机。改造后，系统消除了因DCS软故障导致拒动的风险。在一次真实的轴承润滑故障中，136188-02 准确无误地执行了停机命令，避免了“飞车”恶性事故的发生，保护了价值数亿元的主机组。

相关产品组合方案

1. 1.BENTLY 3500/42M 136180-01： 振动监测模块，是136188-02主要的报警信号来源之一。

2. 2.BENTLY 3500/15 127610-01： 框架接口模块，管理并配置136188-02。

3. 3.BENTLY 3500/22M 138607-01： 转速/键相模块，可提供超速报警信号驱动136188-02。

4. 4.BENTLY 3500/93 136189-01： 模拟量输出模块，与136188-02形成互补的信号输出。

5. 5.BENTLY 3500/05-01-00-00-00： 电源模块，为整个机架包括136188-02供电。

6. 6.中间继电器或接触器： 当需要驱动更大电流的负载时，可由136188-02驱动中间继电器扩展容量。

7. 7.本特利 System 1™ 软件： 用于远程监控136188-02的通道状态和诊断信息。

安装维护与全周期支持

BENTLY 136188-02 的安装需在系统断电下进行。将其插入3500机架的任意I/O槽位（非专用槽位），连接好外部接线。上电后，使用本特利3500组态软件对其进行配置，下载至框架接口模块。日常维护主要是通过软件和指示灯监控其状态，定期（如在大修期间）利用软件提供的“继电器测试”功能验证每个触点动作是否正常。
