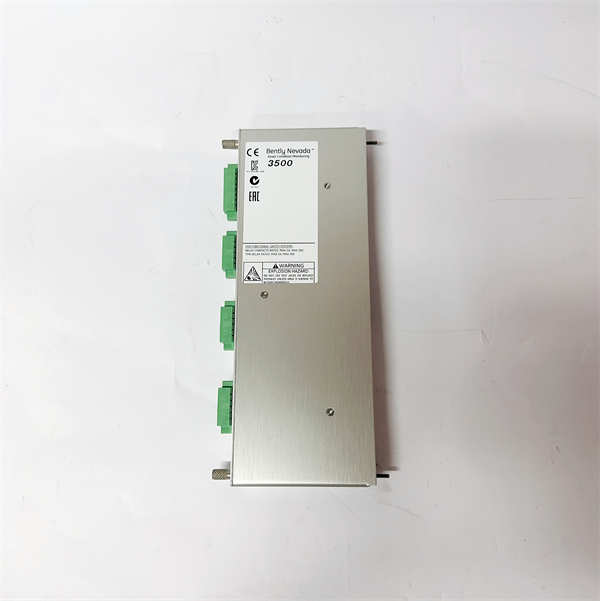

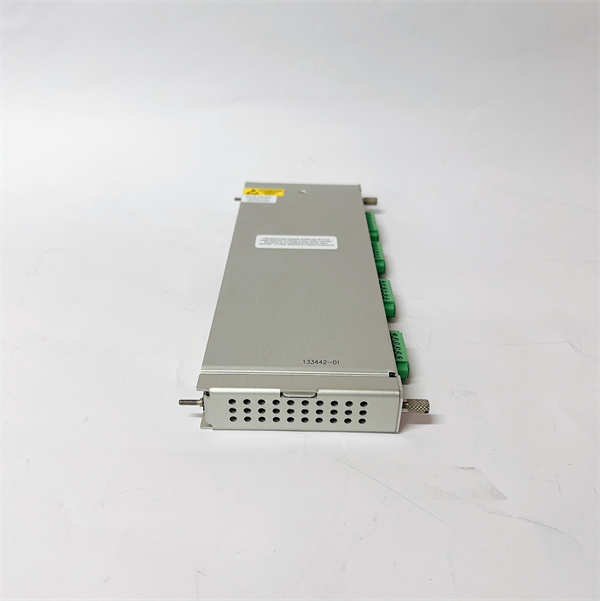

133442-01

133442-01 是本特利内华达（Bently Nevada，现属贝克休斯旗下）公司生产的3500机械保护系统系列中的一款关键监测模块。该模块通常作为转速键相（Tachometer/Keyphasor）接口模块或特定功能的监测模块，专为连续、精确地监测旋转机械的转速和相位参考点而设计。

应用场景：

在一座大型炼化厂的核心装置中，一台裂解气压缩机正高速运转，其转速的稳定性和振动情况直接关系到整个生产线的安全。133442-01 模块是压缩机3500监测系统的“眼睛”。它接收来自安装在压缩机轴端的电涡流传感器（键相器）产生的脉冲信号，精确测量出转子的转速，并为振动信号提供相位参考基准。一旦转速超过安全设定值，或相位信号异常，133442-01 模块会立即将报警信号发送至3500框架，最终触发停机保护，防止灾难性的设备损坏。

核心参数速览：

技术原理与创新价值：

创新点1： 精准的转速测量与相位锁定。133442-01 模块的核心功能是处理键相信号。它通过检测转轴上键相标记（如键槽）每次经过传感器时产生的脉冲，不仅精确计算出转速，更重要的是为系统内所有振动监测模块（如3500/42M）提供了统一的相位基准。这使得系统能够绘制出轴心轨迹图、波特图等，用于高级诊断如动平衡。创新点2： 多重报警与保护逻辑。模块可设置多重报警点（如警告、危险），并能实现复杂的逻辑功能，例如转速比率报警、零转速监测等。当转速超过预设限值时，模块会立即驱动报警继电器，其响应速度极快，为保护动作留出宝贵时间。创新点3： 完善的集成诊断与通信。模块具备强大的自诊断功能，可监测传感器回路健康状况（如断路、短路）。所有配置、实时数据和诊断信息均可通过3500框架接口与上位机系统（如System 1™）通信，实现预测性维护和集中化管理。

应用案例与行业价值：

某天然气输送管线的核心增压站，其燃气轮机-压缩机机组的3500系统配置了133442-01 模块用于转速监测。在一次启动过程中，133442-01 监测到机组在通过临界转速区时，振动值虽未超标但上升趋势异常。系统提前发出预警，维护人员据此判断转子可能存在轻微结垢。利用计划停机机会进行在线清洗，避免了因振动加剧可能导致的全线非计划停输，一次就避免了巨大的经济损失和信誉损失。设备经理评价：“Bently Nevada 133442-01 这样的模块，提供的不仅是保护，更是洞察。它让我们从被动响应转向主动干预，是设备长周期运行的基石。”

相关产品组合方案：

为构建完整的机械保护系统，以下产品与 133442-01 紧密相关：

· •3500框架组件： 如3500/15 电源模块、3500/20 框架接口模块、3500/22M 通信网关。

· •振动监测模块： 如3500/42M（4通道振动监测器），依赖键相信号进行高级分析。

· •轴向位移监测模块： 如3500/45，用于监测转子轴向位置。

· •电涡流传感器系统： 如3300 XL 8mm 探头、延伸电缆、前置器，是信号的来源。

· •本特利系统1™ 软件： 用于高级诊断、数据管理和预测性维护。

安装维护与全周期支持：

安装133442-01 模块必须由专业人员进行。需在系统断电情况下，将模块插入3500机架的指定槽位并锁紧。传感器安装、间隙电压设置和模块配置（如报警值）必须严格遵循本特利内华达的规范。使用专用的组态软件（如3500 Rack Configuration Software）进行调试。日常维护主要是定期检查模块前面板LED状态，通过系统1™软件查看诊断信息，并定期对监测回路进行功能测试，确保其可用性。
