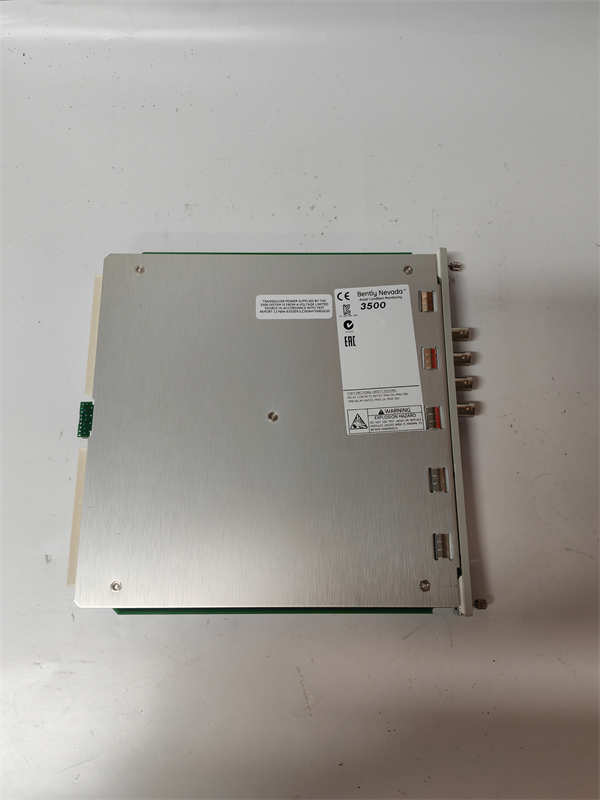

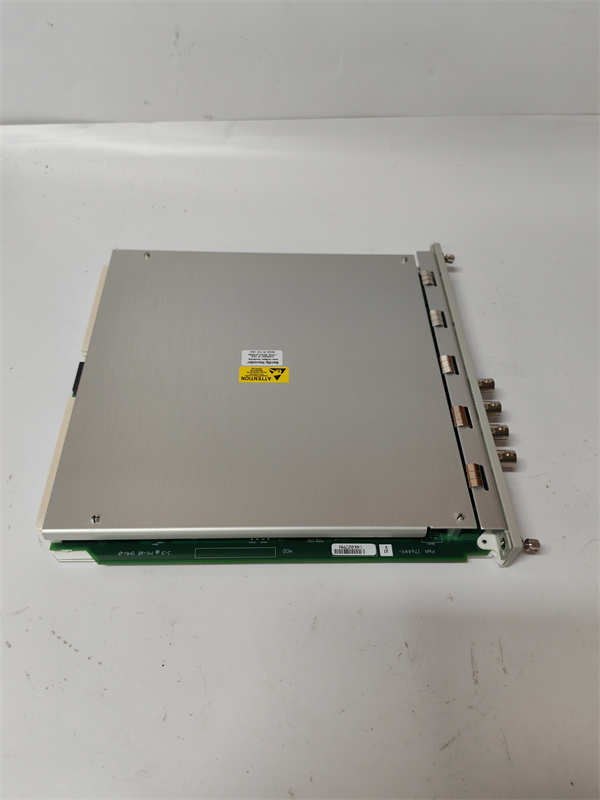

350077M 176449-07 BENTLY

BENTLY 3500/77M 176449-07 是贝克休斯旗下Bently Nevada品牌（现属Baker Hughes）为3500机械保护系统设计的一款双通道相位/转速模块。该模块是系统的关键监测单元，主要用于测量转子的转速并为振动信号提供相位参考，是进行动平衡、故障诊断（如不平衡、不对中）和分析轴振动的必备组件。

应用场景

在一座大型炼油厂的催化裂化装置中，主风机是核心设备。其转子在高速运行下，微小的质量不平衡或不对中都可能引发剧烈振动。BENTLY 3500/77M 模块通过接收安装在轴上的键相传感器（Keyphasor®）信号，精确测量风机的实时转速，并为来自3500/42 振动监测模块的每一个振动波形打上相位标记。当振动值偏高时，维护工程师可以依据 3500/77M 提供的相位信息，准确判断出不平衡质量所在的角度位置，从而能够在不停机的情况下，在线制定精准的动平衡校正方案，避免了非计划停机带来的巨大经济损失。

核心参数速览

技术原理与创新价值

创新点1：高精度相位锁定与转速测量。 BENTLY 3500/77M 采用精密的数字信号处理技术，能够从键相传感器产生的每转一个的脉冲信号中，精确锁定转子的绝对相位角（通常以键相脉冲的上升沿为0°参考）。同时，通过测量脉冲频率，它能够计算并输出高精度的转速值，为控制系统和状态监测提供关键参数。创新点2：双通道冗余与诊断能力。 模块提供两个完全独立的通道，可以连接两个键相传感器，实现冗余备份，提高了系统的可靠性。同时，模块具备信号质量监测功能，能够检测传感器故障（如断路、短路），并在信号丢失或质量不佳时发出报警，防止基于错误相位数据做出误诊断。创新点3：与3500系统的深度集成。 该模块通过3500机架背板，将相位参考信号无缝分发给系统内所有需要此信息的模块（如振动监测模块）。这种集成确保了整个系统内所有振动数据的相位同步性，为后续的高级诊断（如 Orbit 图分析、阶次跟踪分析）提供了准确一致的数据基础。

应用案例与行业价值

案例：化工厂蒸汽透平在线动平衡某化工厂的蒸汽透平驱动压缩机振动值逐渐升高，接近报警阈值。通过BENTLY 3500/77M 模块提供的精确相位数据，结合振动分析软件，工程师确定振动主要由转子不平衡引起，且不平衡质量点位于键相器参考点后135度。利用在线动平衡设备，他们在转子的指定位置成功添加了配重块。在整个过程中，透平无需停机，3500/77M 实时监测着振动和相位的变化，最终振动值下降了70%，恢复至优良水平。工厂维护经理表示：“3500/77M 提供的精准相位信息，使我们能够实施在线处理，避免了一次计划外停机，直接节省了数十万元的停产损失。”

相关产品组合方案

构建完整的3500机械保护监测系统，以下组件与 3500/77M 密切协同：

· •3500/15 电源模块：为整个机架供电。

· •3500/42 四通道振动监测器：接收相位信号，进行振动监测。

· •3500/25 键相器模块：在某些配置中可作为专用转速模块。

· •3300 XL 8mm 电涡流传感器：作为键相传感器，提供脉冲信号。

· •3500/92 通信网关：将转速、相位数据上传至DCS或资产管理系统。

· •系统机架：如3500/05，用于安装所有模块。

· •System 1® 软件平台：用于高级诊断和分析相位相关的数据。

安装维护与全周期支持

BENTLY 3500/77M 176449-07 模块的安装需在系统断电后进行。将其插入3500机架的指定槽位并锁紧固定螺丝即可。关键步骤是正确连接键相传感器电缆，并确保传感器与轴表面的间隙电压在推荐范围内。日常维护主要是通过前面板LED指示灯检查模块和通道状态，并定期利用测试功能验证键相信号是否正常。
