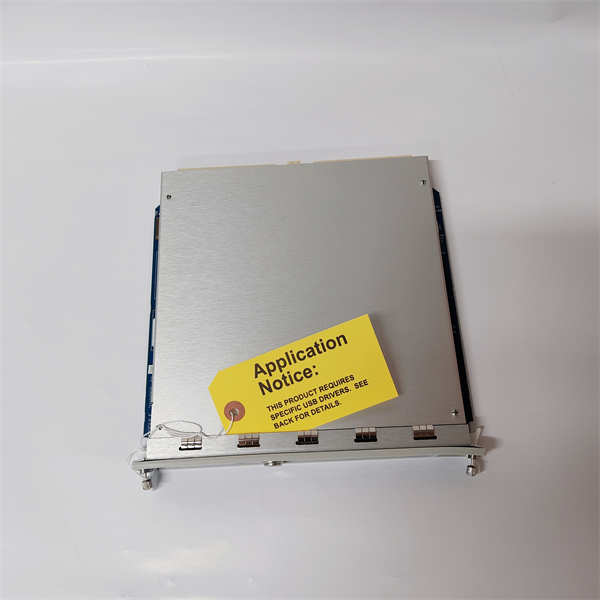

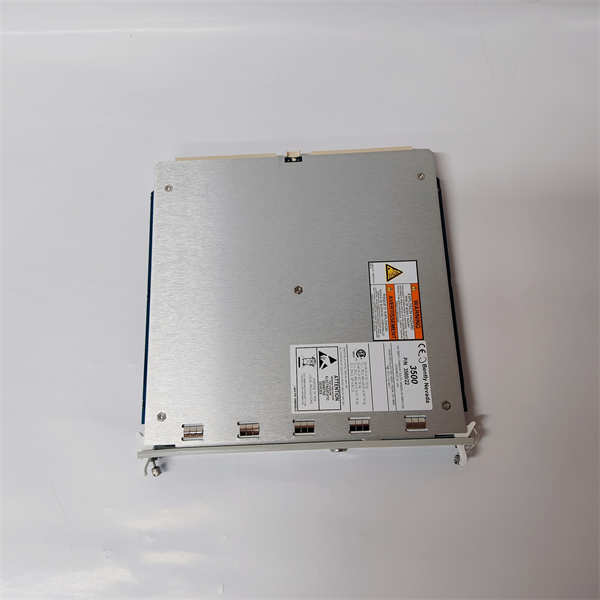

BENTLY 3500/22M 288055-01

BENTLY 3500/22M 288055-01 是贝克休斯（Baker Hughes）旗下本特利内华达（Bently Nevada）品牌为3500机械保护系统设计的一款双通道轴向位移监测器模块。该模块是系统的关键组成部分，专门用于连续监测旋转机械（如蒸汽轮机、燃气轮机、压缩机）转子的轴向位置，通过电涡流传感器技术提供高精度测量，防止转子与静子部件发生轴向摩擦碰撞，是保障大型机组安全运行的核心保护设备。

应用场景

在大型石化厂的裂解气压缩机组中，转子在运行中会受到巨大的轴向推力。为确保转子在允许的轴向间隙内运行，必须在驱动端和非驱动端监测其轴向位移。BENTLY 3500/22M 288055-01 模块在此扮演“安全哨兵”的角色。它连接两个呈对角布置的电涡流传感器，测量转子推力盘相对于轴承座的精确位置。当压缩机工况突变（如喘振）导致轴向力剧增，转子向危险方向窜动时，3500/22M 模块会实时监测位移量。一旦位移值超过报警阈值，立即发出预警；若达到危险值，则毫秒级内发出停机信号，联锁跳车，有效避免了推力瓦磨损、叶片碰撞等灾难性事故。

核心参数速览

技术原理与创新价值

创新点1：冗余监测与“传感器失效保护”逻辑。BENTLY 3500/22M 模块的双通道设计支持冗余配置。当使用两个传感器时，模块可采用“与”（AND）逻辑，即需要两个通道都达到危险值才停机，防止单传感器误动；同时，其具备强大的传感器诊断（OK/Not OK）功能。当检测到某个传感器故障（如断路、短路）时，模块会自动将该通道置为“失效”状态，并可根据预设逻辑（如“表决”逻辑）将系统切换到单通道保护模式，或触发报警，既确保了故障下的安全性，又避免了不必要的停机。创新点2：高精度线性化与温度补偿。模块内部存储了所用电涡流传感器的线性化曲线数据，能将传感器输出的非线性电压信号精确转换为线性的机械位移值。同时，其电路设计具备温度补偿功能，有效抑制了环境温度变化对测量精度的影响，确保了在宽温范围内测量的准确性和可靠性。创新点3：动态信号处理与诊断能力。除了监测静态的直流间隙电压（对应位移），模块也能处理动态信号（交流分量），用于辅助诊断。其前面板上的LED条形图能直观显示实时位移值和报警状态，便于现场巡检和调试。所有报警事件和通道状态均被记录，可通过软件查看，为故障分析提供依据。

应用案例与行业价值

案例：联合循环电厂汽轮机轴向位移保护某大型电厂汽轮机在启动过程中，BENTLY 3500/22M 288055-01 模块监测到轴向位移值缓慢增大并接近报警值。运维人员根据预警及时检查了润滑油系统和推力轴承，发现并处理了潜在的油路问题，避免了因位移过大导致的联锁停机。电厂维护工程师表示：“3500/22M 模块的精确性和可靠性给了我们巨大信心。它不仅是最后一道防线，其预警功能更让我们能够主动干预，将非计划停机转变为计划性维护，经济和安全效益巨大。”

相关产品组合方案

构建完整的轴向位移监测系统，需要以下核心组件与 3500/22M 协同工作：

· •3500 机架与电源：如 3500/15 电源模块，3500/25 框架接口模块。

· •电涡流传感器系统：包括 3300 XL 8mm 或 11mm 探头、延伸电缆 和 前置器。

· •安装附件：传感器支架、调整工具。

· •3500 组态软件：用于模块配置、校准和诊断。

· •上位系统：通过 3500/92 通信网关将数据集成至DCS。

安装维护与全周期支持

BENTLY 3500/22M 288055-01 的安装与调试需由专业人员进行。安装前需确认传感器安装间隙电压正确。模块插入3500机架后，需通过专用软件进行通道配置（量程、报警值、OK电路延迟等）和校准。
