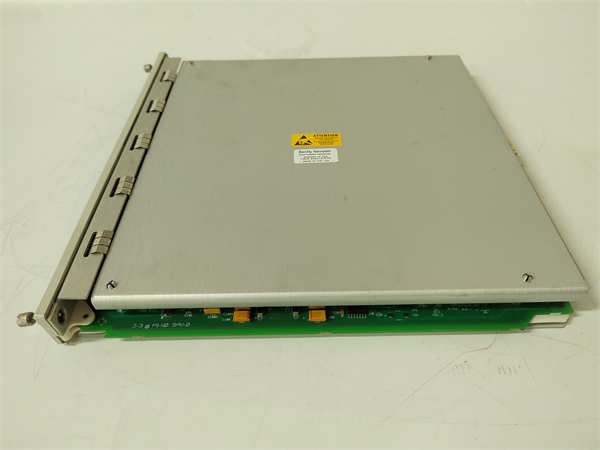

BENTLY 3500-22M 138607-01

BENTLY 3500-22M 138607-01 是贝克休斯（Bently Nevada）旗下3500系列机械保护系统中的一款四通道振动监测模块。该产品专为旋转机械的振动监测和保护而设计，可同时处理四个振动传感器的信号，提供全面的机械状态监测和故障预警功能。

应用场景：

在华北地区某大型炼油厂的关键催化裂化装置中，主风机机组的轴承振动监测系统采用了BENTLY 3500-22M 138607-01四通道振动监测模块。该模块实时采集来自风机驱动端和非驱动端轴承的振动信号，通过3500系统进行连续监测。在一次例行巡检中，操作人员发现3500-22M模块显示风机非驱动端垂直方向振动值呈缓慢上升趋势，及时安排检修，发现轴承存在早期疲劳损伤，避免了一次可能的设备严重损坏和非计划停车，保障了装置的连续安全生产。

核心参数速览：

技术原理与创新价值：

创新点1：四通道独立监测与高级信号处理3500-22M 138607-01 模块采用四个完全独立的监测通道，每个通道包含独立的信号调理、ADC转换和DSP处理单元。这种设计确保各通道间零干扰，并能同时对不同测点的振动信号进行精确的RMS值计算、峰峰值检测和相位测量，为机械故障诊断提供丰富的数据基础。创新点2：智能报警逻辑与动态信号分析模块内置可编程报警逻辑，支持绝对值报警、差值报警等多种报警方式。同时提供高质量的动态波形信号输出，便于进行频谱分析、时域波形分析等高级诊断，帮助准确识别不平衡、不对中、松动等常见机械故障。创新点3：完善的自诊断与传感器健康监测3500-22M 具备强大的自诊断功能，可实时监测传感器回路状态，检测传感器开路、短路等故障，并能通过TDI（传感器健康指数）评估传感器性能退化趋势，实现预测性维护。

应用案例与行业价值：

在西南地区某大型水电站的发电机组状态监测系统中，为监测水轮机轴承的运行状态，安装了BENTLY 3500-22M 138607-01振动监测模块。该模块连续监测水轮机导轴承和支持轴承的振动情况，其可靠的监测数据为机组的状态检修决策提供了重要依据。基于3500-22M提供的趋势数据，电厂成功预测了一次推力瓦磨损故障，提前安排检修，避免了非计划停机带来的发电损失，保障了电网的稳定供电。

相关产品组合方案：

1. 1.3300 XL 8mm 速度传感器 - 为振动监测提供可靠信号来源

2. 2.3500/15 电源模块 - 为监测系统提供稳定电力

3. 3.3500/25 键相器模块 - 为振动分析提供相位参考

4. 4.3500/92 通信网关 - 实现与DCS系统数据交换

5. 5.System 1软件平台* - 提供高级诊断和分析功能

6. 6.安装附件及电缆 - 完整的传感器安装解决方案

安装维护与全周期支持：

BENTLY 3500-22M 138607-01模块采用标准的3500机架安装方式，支持在线热插拔维护。安装时需确保模块完全插入槽位并锁紧。日常维护主要包括定期检查模块状态指示灯、校验测量精度、备份配置参数。
