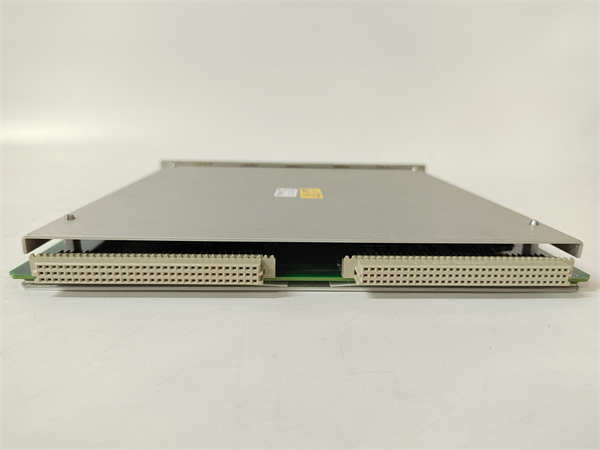

BENTLY 3500-53 133388-01

BENTLY 3500-53 133388-01 是贝克休斯（Bently Nevada）旗下3500系列机械保护系统中的一款键相器模块。该模块专门用于测量旋转机械的转速和相位角，为振动分析提供关键的相位参考信号，是进行动平衡、故障诊断和启停机分析的基础。

应用场景：

在华东地区某大型发电厂的汽轮发电机组状态监测系统中，BENTLY 3500-53 133388-01键相器模块发挥着至关重要的作用。它通过监测安装在主轴上的键相探头信号，实时提供精确的转速和相位信息。在一次机组大修后的启动过程中，3500-53模块采集的相位数据，结合振动监测模块的数据，帮助工程师准确识别出转子存在轻微的热不平衡问题。通过在线动平衡计算，仅在一次停机窗口内就成功完成了配重调整，避免了因反复启停试重造成的巨大时间和经济损失，保障了机组按期并网发电。

核心参数速览：

技术原理与创新价值：

创新点1：精确的转速与相位基准生成。 3500-53 模块的核心功能是处理来自电涡流键相探头的脉冲信号。每个脉冲对应轴旋转一周的某个固定参考点（如键槽）。模块内部的高精度计时电路通过测量脉冲周期来计算转速（RPM），并以此脉冲为基准，确定振动信号的相位角。这个相位角是判断不平衡力方向、进行动平衡校正的绝对依据。创新点2：双通道冗余与同步测量能力。 模块提供两个独立的键相器通道。这既可以用于冗余配置，提高可靠性（当一个探头故障时自动切换），也可以同时监测两个不同的轴向位置（如汽轮机的高压缸和低压缸），为复杂的多转子系统分析提供同步的相位参考。创新点3：为高级诊断提供基础数据。 3500-53 提供的精确相位信息，是进行一系列高级机械故障诊断的基石。无论是启停机过程中的Bode图、Nyquist图分析，还是运行状态下的轴心轨迹分析、动平衡计算，都离不开键相器提供的同步信号。它使得诊断从简单的“振动大不大”升级到“故障在哪里、是什么”的层面。

应用案例与行业价值：

在西北某大型天然气输送管线的离心式压缩机组上，安装了BENTLY 3500-53 133388-01键相器模块。机组运行一段时间后，振动监测系统显示振动增大。通过调用3500-53记录的相位数据，并结合3500/42M振动模块的频谱图，分析人员准确判断出故障原因是转子结垢导致的不平衡，且不平衡质量的主要方位角得以确定。据此制定了精准的在线冲洗方案，避免了不必要的开缸检修，节省了超过50万元的维护费用和一周的停机时间。

相关产品组合方案：

1. 1.3300 XL 8mm 电涡流探头 - 键相信号检测的核心传感器。

2. 2.3300 XL 延长电缆 - 连接探头和前置器。

3. 3.3300 XL 前置器 - 为探头供电并将信号传输至3500-53模块。

4. 4.3500/42M 振动监测模块 - 需要键相信号进行相位分析。

5. 5.3500/25 转速模块 - 可用于纯转速监测与超速保护。

6. 6.System 1软件平台* - 用于高级诊断，深度利用键相与振动数据。

安装维护与全周期支持：

BENTLY 3500-53 133388-01模块的安装关键在于键相探头的精准安装。探头端面与轴上的键相标记（如键槽）必须保持合适的距离和角度，以确保产生清晰、稳定的脉冲信号。模块本身通过3500系统背板通信，配置需使用专用软件。
