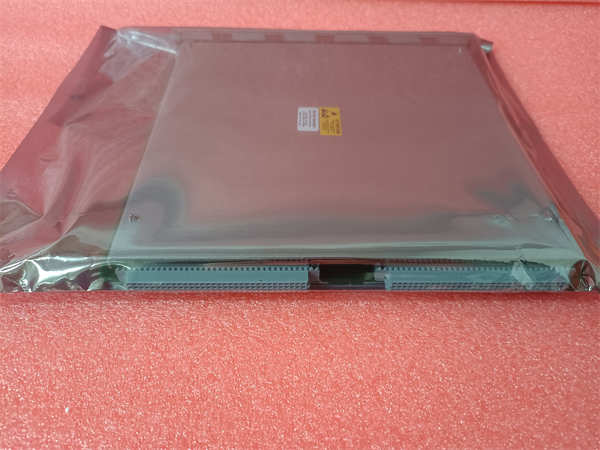

3500/53 133388-01 BENTLY

BENTLY 3500/53 133388-01是贝克休斯旗下Bently Nevada公司生产的3500系列机械保护系统中的一个四通道继电器模块。该模块作为系统的最终执行接口，接收来自监测器（如振动、位移监测器）的报警信号，并驱动外部设备（如声光报警器、停机电磁阀），是保障大型旋转设备安全运行的关键一环。

应用场景：

在一座大型化工厂的核心装置区，一台关键的原料气压缩机正在高速运转。突然，BENTLY 3500/42（振动监测器）检测到轴振动值持续超标，立即将报警信号通过背板总线发送给同在一个机架内的3500/53 133388-01继电器模块。该模块在毫秒级内动作，其内部对应的继电器触点可靠闭合，触发控制室的声光报警，并同时将信号送至紧急停车系统，使压缩机安全平稳地停机，成功避免了一次因振动过大可能导致的主设备损坏和重大生产事故。

核心参数速览：

技术原理与创新价值：

创新点1：专为安全而设计的故障安全模式。BENTLY 3500/53 133388-01采用“失电跳闸”设计。模块的正常工作状态需要持续的电能来保持继电器处于“正常”位置（常闭触点闭合，常开触点断开）。一旦模块失电或内部故障，所有继电器将自动回复到“报警”状态（常闭触点断开，常开触点闭合），确保系统在故障时导向安全侧，这是机械保护系统的核心原则。创新点2：强大的通道隔离与诊断能力。模块的四个通道在电气上完全隔离，任何一个通道的故障（如触点粘连）不会影响其他通道的正常工作。同时，模块具备在线诊断功能，能够监测继电器线圈的健康状态，并通过框架接口上报故障信息，实现了从传感器到最终执行元件的完整诊断链。创新点3：无缝的3500系统集成。3500/53模块并非独立器件，而是3500生态系统中的有机组成部分。它通过背板与监测器模块直接通信，无需复杂的外部接线，减少了接线错误的风险。其配置可通过专用的3500框架组态软件完成，与监测器的参数设置一体化进行，极大简化了工程调试和维护工作。

应用案例与行业价值：

案例：某发电厂汽轮机监控系统（TSI）升级改造该电厂300MW汽轮机的原有TSI系统继电器柜老化，曾因继电器触点接触不良导致误停机。

· •应用流程：采用全新的BENTLY 3500系统替换旧系统，使用3500/53 133388-01模块作为所有振动、超速、差胀等保护信号的输出接口。每个通道独立对应一个保护功能，直接驱动停机电磁阀和报警装置。

· •带来的改进：系统投运后，再未发生因保护系统自身故障导致的误动。清晰的通道指示灯使运维人员能快速判断系统状态。厂方工程师表示：“3500/53模块的可靠性和诊断功能让我们对机组的安全运行充满了信心，它的集成化设计也让日常巡检和维护变得非常简单直观。”

相关产品组合方案：

· •BENTLY 3500/42M振动监测器：是3500/53模块的主要信号来源，提供全面的机械振动保护。

· •BENTLY 3500/25键相器模块：为振动监测提供相位基准，与3500/53协同实现高级诊断功能。

· •BENTLY 3500/3216通道继电器模块：对于需要更多输出点的应用，可作为3500/53的扩展或替代选择。

· •BENTLY 3500/15电源模块：为整个3500框架，包括3500/53模块，提供稳定可靠的冗余供电。

· •BENTLY 3500/92通信网关：将3500系统的数据（包括3500/53的状态）上传至DCS或资产管理系统。

· •BENTLY 3300 XL 8mm电涡流传感器：系统的前端感知元件，为整个保护链提供原始信号。

安装维护与全周期支持：

BENTLY 3500/53 133388-01模块的安装极为简便，只需在系统断电后将其插入3500机架的任意兼容插槽即可，硬件配置通过模块上的DIP开关或软件完成。其插拔式设计支持在线更换（在允许热插拔的配置下），可极大缩短维护停机时间。日常维护主要是定期检查前面板LED指示灯状态是否正常，并通过组态软件查看系统诊断报告。
