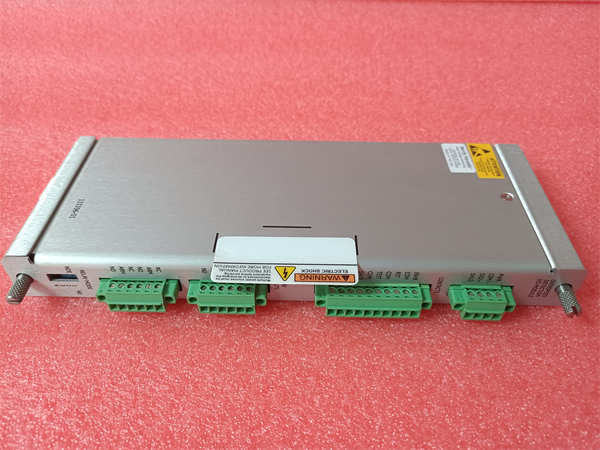

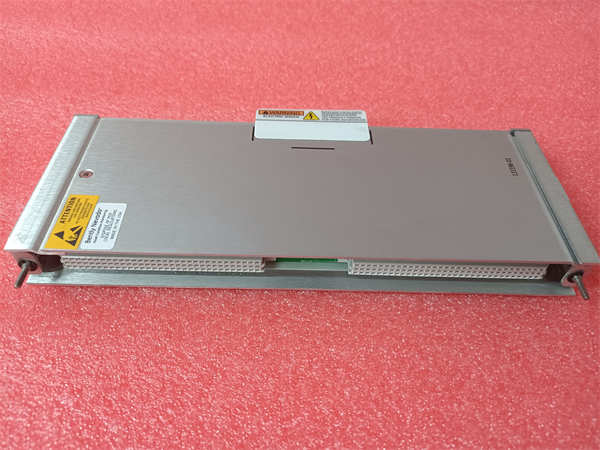

133396-01 BENTLY

BENTLY 133396-01是贝克休斯旗下Bently Nevada公司生产的3500系列机械保护系统中的一个核心监测模块。该模块通常指代一个特定的监测器通道（例如3500/42M 四通道振动监测器或类似型号），负责连续采集来自振动、位移等传感器的信号，并进行处理、报警，是保障大型旋转设备安全稳定运行的“大脑”。

应用场景：

在一座大型炼油厂的催化裂化装置中，主风机是装置运行的“心脏”。其轴承和转子的健康状况直接关系到全厂的安全生产。安装在风机轴承座上的电涡流传感器，实时监测着轴的振动和位移。这些动态信号被送入BENTLY 133396-01监测模块。模块内部的高速处理器对信号进行实时分析，不仅与预设的报警和停机阈值进行比较，还提供丰富的动态波形和频谱数据。当振动值出现异常上升趋势时，133396-01能早期发出预警，并为维护团队提供诊断数据，从而避免因突发性设备故障导致的非计划停机，保障了连续生产。

核心参数速览：

技术原理与创新价值：

创新点1：集成化的动态信号处理与保护逻辑。BENTLY 133396-01并非简单的信号转换器，而是集成了强大处理能力的专用计算机。它能同时对多个通道的传感器信号进行实时数字化处理，计算通频幅值（如P-P值）、 gap电压（对于电涡流传感器）等，并执行复杂的保护逻辑（如“与/或”逻辑、报警延时），大大提升了保护的准确性和可靠性，有效防止误动和拒动。创新点2：内置高级诊断数据接口。该模块的一个关键价值在于其能够提供未经处理的动态波形和频谱数据。这些数据通过框架接口模块（如3500/92）上传至资产管理系统（AMS），使维护工程师能够进行故障根本原因分析，实现从“事后维修”到“预测性维护”的转变，提前发现不平衡、不对中、松动等机械故障。创新点3：模块化的高可用性设计。作为3500系统的一部分，133396-01模块支持热插拔功能（在系统冗余配置且允许的情况下）。这意味着当某个模块需要维护或更换时，可以在不影响整个监测系统运行的情况下进行在线操作，最大限度地保证了关键设备监测的连续性，满足了流程工业对高可用性的苛刻要求。

应用案例与行业价值：

案例：某天然气输送管道增压站压缩机组状态监测系统该站的多台燃气轮机驱动压缩机组是管道输气的核心动力，其可靠性至关重要。

· •应用流程：每台机组配置一套以BENTLY 3500系统为核心的监测系统，其中133396-01模块负责处理所有径向振动、轴向位移和键相传感器信号。系统实时监控机组状态，并通过继电器模块联锁紧急停车系统。

· •带来的改进：系统投用后，成功预警了一次推力轴承磨损故障，避免了灾难性的机组损坏。凭借133396-01提供的精确数据，站内维护团队能够精准制定维修计划，将非计划停机减少了90%以上。用户评价：“133396-01模块是我们压缩机组可靠的‘神经中枢’，它不仅保护了设备，其丰富的诊断数据更是我们优化维护策略的基石。”

相关产品组合方案：

· •BENTLY 3300 XL 8mm电涡流传感器系统：为133396-01模块提供高质量的原始振动和位移信号。

· •BENTLY 3500/53继电器模块：接收133396-01发出的报警/危险信号，驱动外部报警和停机回路。

· •BENTLY 3500/25键相器模块：为振动监测提供精确的相位基准，是高级诊断的关键。

· •BENTLY 3500/92通信网关：将133396-01监测的数据（包括动态数据）无缝集成到工厂DCS或资产管理系统。

· •BENTLY 3500/15电源模块：为整个框架提供稳定、冗余的电源，是133396-01可靠运行的基础。

· •BENTLY System 1软件平台：用于深度分析来自133396-01* 的动态数据，实现智能预警和诊断。

安装维护与全周期支持：

BENTLY 133396-01模块的安装集成在成熟的3500系统框架内，通过背板总线连接，接线规范，抗干扰能力强。其配置通过专用的组态软件完成，界面直观，参数设置清晰。日常维护主要依赖于前面板丰富的LED指示灯进行状态巡检，并结合上位机软件查看详细的诊断信息，运维直观便捷。
