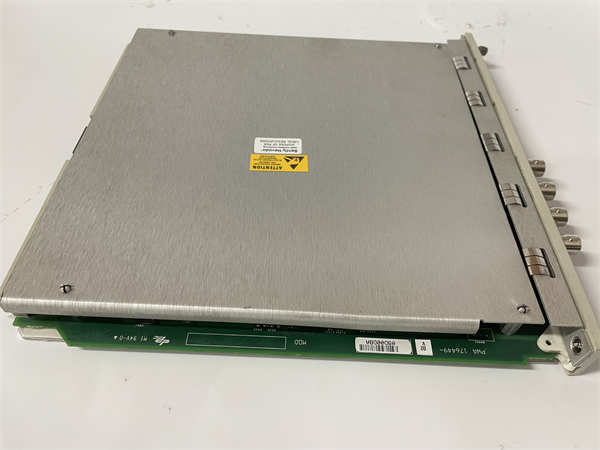

BENTLY 3500/42M 176449-02

BENTLY 3500/42M 176449-02是贝克休斯Bently Nevada公司经典的3500机械保护平台中的关键组件，属于继电器输出模块。该模块提供四个独立的、可现场配置的C型干触点继电器，专门用于将监测系统的报警状态转换为可靠的、硬接线的控制信号，直接驱动紧急停机系统。

应用场景：

在一座大型炼油厂的催化裂化装置中，主风机是装置的“心脏”。其监测系统（由多个BENTLY 3500/42振动/位移模块组成）实时监控风机轴系的振动和轴位移。当振动值超过危险阈值时，3500/42M继电器模块会瞬间动作，其内部对应的继电器触点状态改变，这个硬接线信号会立即送达主风机的紧急停机系统，迫使机组安全停车，从而避免因振动过大导致的轴承损坏、转子摩擦甚至灾难性的飞车事故。这个过程通常在毫秒级内完成，凸显了3500/42M在保护关键资产和人员安全方面的不可替代的价值。

核心参数速览：

技术原理与创新价值：

创新点1：基于背板通信的可编程智能继电器与传统继电器柜不同，3500/42M模块的创新在于其与3500系统的深度集成。它通过机架背板直接接收来自同一框架内其他监测模块（如3500/25键相器模块、3500/42振动位移模块等）的数字报警信号。用户可以通过软件为每个继电器通道灵活定义驱动逻辑（例如：通道1由“1号轴振报警Danger”和“2号轴位移报警Danger”相“与”后触发），实现了高度定制化的复杂联锁方案，而无需更改任何硬件接线。创新点2：增强的安全性与可靠性设计作为安全系统的最终执行单元，3500/42M的可靠性至关重要。模块内部采用高质量继电器，并设计了触点动作状态回读电路。系统可以周期性进行自检，确保继电器线圈驱动电路和触点本身工作正常。这种故障安全设计符合甚至超过了API 670等机械保护标准，最大限度地减少了误动作（False Trip）和拒动作（Failure to Trip）的风险。创新点3：在线维护与测试功能3500/42M模块支持“旁路”和“测试”模式。维护人员可以在系统运行时，通过软件将某个通道暂时旁路，以便对其进行测试或更换，而不会触发停机。测试模式可以手动激励继电器，验证其输出触点及下游的停机回路是否完好，这大大提高了系统的可维护性和可用性。

应用案例与行业价值：

案例：天然气输送管线离心式压缩机组保护某条长输天然气管线的压气站，使用燃气轮机驱动的离心式压缩机进行增压。整个机组配备了完整的Bently Nevada 3500系统，其中3500/42M模块被用于实现核心保护逻辑：它的四个继电器通道分别被设置为“超速停机”、“振动高高停机”、“轴位移高高停机”和“润滑油压力低低停机”。当控制系统（DCS/ESD）发出停机指令时，也会通过硬接线触发3500/42M的相应通道。这种多重、独立的保护层设计，确保了在任何单一系统失效的情况下，机组仍能安全停机。站场负责人评价：“3500/42M模块的稳定性和可配置性，使我们的保护策略既可靠又灵活。它的在线诊断功能让我们在预防性维护中充满信心，确保了管线压缩业务‘零非计划停机’的目标。”

相关产品组合方案：

· •3500/15电源模块：为整个3500机架（包括3500/42M）提供稳定、冗余的电力。

· •3500/20框架接口模块：系统的通信枢纽，管理所有模块（包括3500/42M）的组态和数据传输。

· •3500/25键相器模块：为振动相位分析提供基准，其键相信号常作为3500/42M触发的条件之一。

· •3500/32振动位移模块：采集涡流传感器信号，是产生驱动3500/42M的报警信号的主要来源。

· •3500/92通信网关：将3500系统的数据（包括3500/42M的状态）上传至DCS或工厂资产管理系统。

· •System 1® 软件：贝克休斯的资产性能管理平台，用于对3500/42M及其关联设备进行高级诊断和预测性维护。

安装维护与全周期支持：

BENTLY 3500/42M 176449-02的安装必须在系统断电或模块槽位处于安全维护模式下进行。将其对准导轨插入机架指定槽位并锁紧。日常维护主要是通过3500组态软件监控其状态指示灯和自检信息，定期利用测试功能验证回路完整性。
