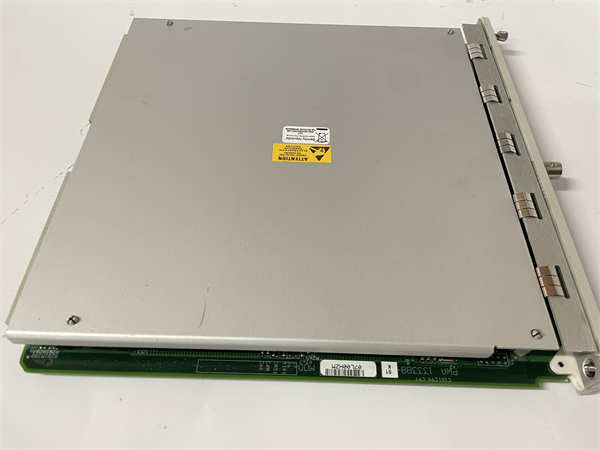

BENTLY 3500/53 133388-01

BENTLY 3500/53 133388-01是贝克休斯Bently Nevada公司经典的3500机械保护平台中的关键组件，属于转速监测模块。该模块提供两个完全独立的监测通道，每通道均可接收来自电涡流传感器或磁阻式传感器的信号，实现从零转速到高超速范围的精确、可靠监测，并执行关键的超速保护功能。

应用场景：

在一座大型联合循环发电厂中，燃气轮机正在执行甩负荷测试。当电网突发故障，负荷瞬间脱离时，轮机转速会急剧上升。此时，安装在轮机轴系上的键相传感器将转速脉冲信号实时传送至BENTLY 3500/53模块。模块内部的高速处理器持续计算转速值，并与预设的超速跳闸值（例如，额定转速的110%）进行比较。一旦检测到转速超过危险阈值，3500/53会在毫秒内通过背板向3500/42M继电器模块发出信号，驱动紧急停机系统，切断燃料供应，迫使轮机安全减速。这个过程精准、可靠，是防止价值数千万的轮机因超速而彻底损坏的最后一道、也是最关键的技术防线。

核心参数速览：

技术原理与创新价值：

创新点1：智能信号处理与高级诊断3500/53模块的核心创新在于其强大的信号处理能力。它不仅能精确计算频率（转速），还能对传感器输入的原始信号波形进行质量评估。模块可以自动诊断出传感器故障、接线松动、信号幅值过低等问题，并提前发出模块报警（Alert），提示维护人员介入，从而避免因监测系统自身故障导致的误停机或保护功能失效，极大地提升了系统的可用性。创新点2：双通道独立比较与表决逻辑出于安全考虑，3500/53的两个通道在物理和逻辑上完全独立。用户可以通过软件灵活配置保护逻辑，例如采用“2oo2”（二选二）逻辑，即两个通道同时超速才触发停机，以提高抗干扰能力；或采用“2oo3”（配合其他转速模块实现三选二）逻辑，构建更高可靠性的冗余系统。这种灵活性使其能够满足从标准机器到安全完整性等级（SIL）要求极高的关键应用。创新点3：动态补偿与高精度测量针对转速快速变化的工况，模块采用了动态补偿算法，确保在转速急剧上升过程中，测量值依然保持高精度，不会因处理延迟而错过真正的超速点。同时，其高分辨率测量能力，对于低速盘车（零转速监测）和高速超速保护都能提供同样可靠的数据，实现了全转速范围的无缝监护。

应用案例与行业价值：

案例：化肥厂大型合成气压缩机组保护某大型化肥厂的合成气压缩机是生产的核心设备，其由蒸汽轮机驱动。机组启停频繁，对转速监测系统要求极高。配置的BENTLY 3500/53模块承担了关键角色：在启动阶段，监测零转速信号确认轴已开始转动；在升速过程中，监控转速是否平稳通过临界转速区；在正常运行中，作为超速保护的最终执行单元。一次蒸汽阀调节机构的意外故障导致轮机转速瞬间飙升，3500/53准确无误地触发了停机，避免了一起严重的设备事故。工厂仪表经理表示：“3500/53模块的可靠性和快速响应能力，是我们实现压缩机组长周期安全运行的基石。它的高级诊断功能也帮助我们提前发现了一次传感器绝缘下降的隐患，实现了预测性维护。”

相关产品组合方案：

· •3300 XL 8mm 电涡流传感器系统：包括探头、延伸电缆和前置器，为3500/53提供高质量的速度脉冲信号。

· •3500/15电源模块：为整个3500机架提供稳定、冗余的电源，是3500/53可靠运行的基础。

· •3500/20框架接口模块：系统的通信管理中心，所有模块（包括3500/53）的组态和数据都通过它进行交互。

· •3500/42M继电器模块：接收来自3500/53的报警信号，输出硬接线停机命令至现场执行机构。

· •3500/92通信网关：将3500/53监测的实时转速、报警状态等数据上传至工厂DCS或SIS系统。

· •System 1® 软件：资产性能管理平台，用于对3500/53及其关联的传感器进行健康状态分析、趋势预测和数据管理。

安装维护与全周期支持：

BENTLY 3500/53 133388-01的安装需在系统断电下进行，由专业人员将其插入3500机架的指定槽位。日常维护的重点是定期通过3500组态软件检查模块和传感器的状态信息，验证报警设定值的正确性，并利用软件中的“仿真”功能测试通道响应。
