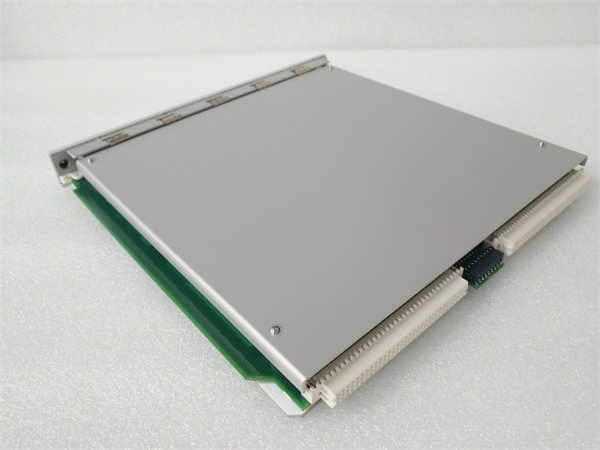

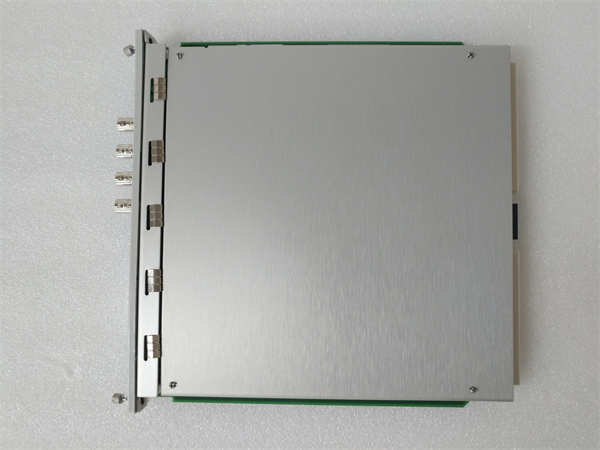

BENTLY 3500/42M 176449-02

BENTLY 3500/42M 176449-02是贝克休斯Bently Nevada公司经典的3500机械保护平台中的关键组件，属于继电器输出模块。该模块提供四个独立的、可现场配置的C型干触点继电器，专门用于将监测系统的报警状态转换为可靠的、硬接线的控制信号，直接驱动紧急停机（ESD）系统或报警装置。

应用场景：

在一座大型天然气输送管线的压气站，核心的燃气轮机-压缩机机组正高速运行。突然，3500系统监测到压缩机非驱动端的轴振动值超过了危险的“高高”报警阈值。发出该报警的3500/42振动模块立即通过机架背板向3500/42M继电器模块发送一个数字信号。3500/42M模块内对应的继电器在毫秒内动作，其常开触点闭合。这个触点信号直接串联在机组的紧急停机回路中，它的闭合导致ESD回路失电，瞬间切断燃料供给，迫使机组安全停车，从而避免了可能发生的轴瓦损坏、转子摩擦等灾难性事故。这个过程凸显了3500/42M作为安全链“最终执行者”的不可替代价值。

核心参数速览：

技术原理与创新价值：

创新点1：基于背板通信的可编程智能继电器3500/42M模块的创新在于其与3500系统的深度集成。它通过机架背板直接接收来自同一框架内其他监测模块（如3500/42振动模块、3500/45温度模块等）的数字报警信号。用户可以通过软件为每个继电器通道灵活定义驱动逻辑（例如：通道1由“1号轴振报警Danger”和“2号轴位移报警Danger”相“与”后触发），实现了高度定制化的复杂联锁方案，而无需更改任何硬件接线。创新点2：增强的安全性与可靠性设计作为安全系统的最终执行单元，3500/42M的可靠性至关重要。模块内部采用高质量继电器，并设计了触点动作状态回读电路。系统可以周期性进行自检，确保继电器线圈驱动电路和触点本身工作正常。这种故障安全设计符合甚至超过了API 670等机械保护标准，最大限度地减少了误动作和拒动作的风险。创新点3：在线维护与测试功能3500/42M模块支持“旁路”和“测试”模式。维护人员可以在系统运行时，通过软件将某个通道暂时旁路，以便对其进行测试或更换，而不会触发停机。测试模式可以手动激励继电器，验证其输出触点及下游的停机回路是否完好，这大大提高了系统的可维护性和可用性。

应用案例与行业价值：

案例：化肥厂合成气压缩机组保护系统某大型化肥厂的合成气压缩机是生产的核心设备，其保护系统采用了完整的Bently Nevada 3500系统。其中，3500/42M模块被用于实现核心保护逻辑：它的四个继电器通道分别被设置为“超速停机”、“振动高高停机”、“轴位移高高停机”和“润滑油压力低低停机”。当控制系统（DCS）或本特利系统自身发出停机指令时，会触发3500/42M的相应通道。这种多重、独立的保护层设计，确保了在任何单一系统失效的情况下，机组仍能安全停机。设备经理评价：“3500/42M模块的稳定性和可配置性，使我们的保护策略既可靠又灵活。它的在线诊断和测试功能，让我们在预防性维护中充满信心，是实现压缩机组长周期安全运行的基石。”

相关产品组合方案：

· •3500/15电源模块：为整个3500机架（包括3500/42M）提供稳定、冗余的电力。

· •3500/20框架接口模块：系统的通信枢纽，管理所有模块（包括3500/42M）的组态和数据传输。

· •3500/42振动/位移模块：采集涡流传感器信号，是产生驱动3500/42M的报警信号的主要来源。

· •3500/53转速模块：提供超速等关键信号，也可作为3500/42M的触发源。

· •3500/92通信网关：将3500系统的数据（包括3500/42M的状态）上传至DCS或工厂资产管理系统。

· •System 1® 软件：贝克休斯的资产性能管理平台，用于对3500/42M及其关联设备进行高级诊断和预测性维护。

安装维护与全周期支持：

BENTLY 3500/42M 176449-02的安装必须在系统断电或模块槽位处于安全维护模式下进行。将其对准导轨插入机架指定槽位并锁紧。日常维护主要是通过3500组态软件监控其状态指示灯和自检信息，并定期利用测试功能验证回路完整性。当模块故障时，其面板LED会明确指示。在采用冗余配置或做好安全预案后，可进行在线更换。
