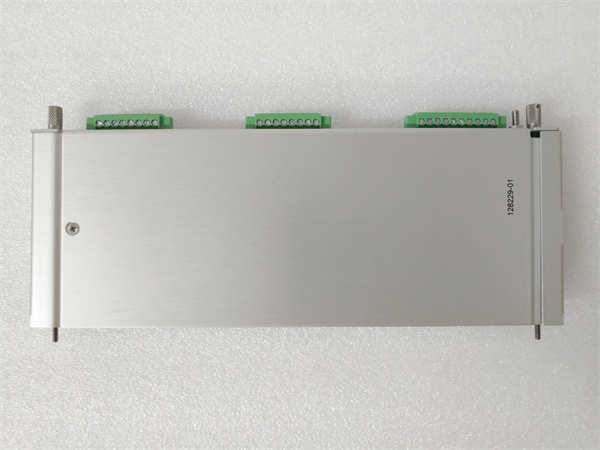

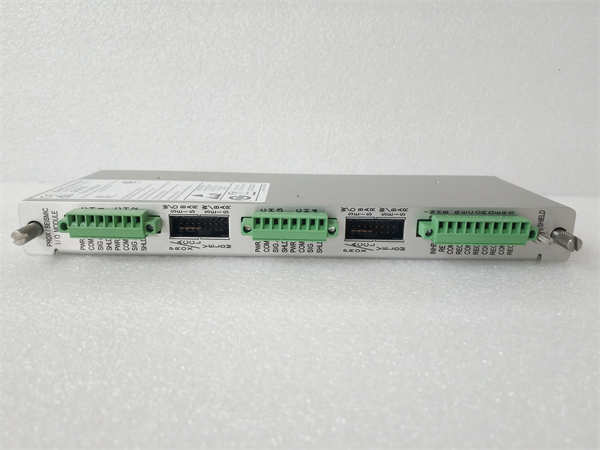

BENTLY 128229-01

BENTLY 128229-01是贝克休斯Bently Nevada公司3500机械保护系统系列中的一个接口组件，产品类别为可插拔式接线端子板。该端子板安装在3500机架的特定槽位，正面提供高密度的接线端子，用于连接来自现场传感器（如涡流探头、速度传感器、RTD、热电偶）的电缆；背面通过专用的连接器与机架背板相连，将现场信号传输给对应的监测模块（如3500/42、3500/45）。

应用场景：

在一座大型化工厂的原料气压缩机组的状态监测系统中，需要在汽轮机转子两端各安装两个涡流探头（XY方向）来监测振动和位移，同时还需要安装键相探头和多个轴承温度传感器。这些传感器的电缆汇集到现场的接线盒，最终通过多芯电缆引入中心控制室的3500系统机柜。BENTLY 128229-01端子板就安装在该机柜的3500框架上。技术人员将每一根来自传感器的信号线、屏蔽层和供电线，按照严格的接线图，牢固地压接在端子板对应的端子上。这个过程不仅实现了物理连接，其精心的设计还确保了信号屏蔽的完整性，有效抵御了控制室内的电磁干扰。当某个通道需要检修时，可以在不断电的情况下，仅将该端子板从框架上小心拔出，进行接线检查或更换，而不会影响其他通道的正常监测。

核心参数速览：

技术原理与创新价值：

创新点1：可插拔设计与卓越的可维护性128229-01的核心价值在于其可插拔设计。它将繁多的现场接线与精密的电子模块分离开来。当需要检查接线、更换电缆或进行回路测试时，维护人员无需在布满电子元件的背板前操作，只需松开接线端子，即可将整个端子板拔出，在工作台上进行安全、便捷的作业。这极大地减少了误操作损坏昂贵监测模块的风险，并显著缩短了维护时间。创新点2：优化的信号完整性与抗干扰能力端子板的设计充分考虑了弱信号传输的需求。它为每一路信号都提供了独立的屏蔽层接地端子，确保屏蔽线能够就近、单点良好接地，从而有效抑制共模干扰，保证来自传感器的微弱的电压或毫伏信号在传输至监测模块过程中的纯净度，为高精度测量打下坚实基础。创新点3：防错设计与高可靠性端子板上的每个端子都有清晰的标识，与监测模块的通道号严格对应，并且物理上通常具有防误插结构，防止插错槽位。高质量的端子材料和高接触压力的设计，确保了连接的长期稳定性和低接触电阻，避免因接线松动导致信号闪烁或丢失。

应用案例与行业价值：

案例：核电站在线振动监测系统升级改造某核电站进行仪控系统升级，需要更换原有的汽轮机振动监测系统。新系统采用Bently Nevada 3500平台。在改造过程中，所有的现场传感器电缆需要重新接入新的机柜。BENTLY 128229-01端子板的使用使得这项繁琐的工作变得井然有序。工程师团队先在离线状态下，根据接线图将上百根电缆准确无误地接到端子板上，并完成初步测试。在计划停机窗口，只需将接好线的整块端子板插入3500框架即可，极大缩短了关键的停机时间。电站仪控负责人评价：“128229-01端子板的模块化设计是我们这次改造项目按时完成的功臣。它让我们实现了‘离线预接线，在线快安装’，不仅提高了工作效率，其清晰的标识和可靠的连接也为我们后续的维护带来了巨大便利。”

相关产品组合方案：

· •对应的监测模块：如3500/42（振动/位移模块）、3500/45（温度监测模块），端子板128229-01为其提供信号接口。

· •3500 框架与背板：端子板和监测模块的安装载体。

· •现场传感器：如3300 XL 8mm 电涡流传感器系统（探头、延伸电缆）、加速度传感器、热电阻（RTD）等，是信号的来源。

· •现场接线盒与系统电缆：用于将传感器信号汇集并远传至控制室。

· •3500 组态软件：用于配置每个端子背后通道的参数。

安装维护与全周期支持：

BENTLY 128229-01的安装和接线需由专业人员进行。接线前需确认端子板型号与监测模块完全匹配。接线时应使用合适的工具，确保导线紧固扭矩符合要求，屏蔽层应压接在专用的屏蔽条上。
