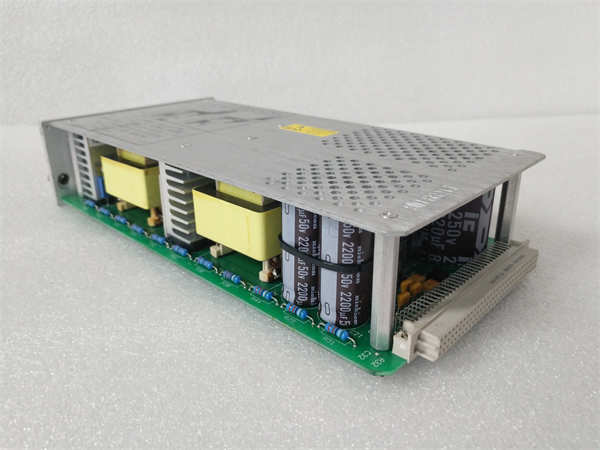

BENTLY 3500/15 127610-01

BENTLY 3500/15 127610-01是贝克休斯（Bently Nevada）公司经典的3500机械保护平台中的电源模块。该模块采用冗余设计，可与其他同型号模块并联工作，为整个3500监测机架内的所有模块提供隔离、稳定的直流电源，并支持在线热插拔更换，是实现系统高可用性的关键。

应用场景：

在一座大型核电站的主循环泵监测系统中，3500系统正在实时监控泵组的振动、位移等关键参数，任何监测数据的丢失都可能导致灾难性后果。该系统的机柜中配置了三台BENTLY 3500/15 127610-01电源模块，构成“三取二”的冗余供电架构。当其中一台电源模块因内部元件老化突然故障时，其输出立即被隔离，另外两台正常的电源模块无需任何切换时间，瞬间承担起全部负载，确保整个监测机架供电毫无中断，所有保护功能持续有效。维护人员根据模块面板上的故障指示灯，在不停机的情况下，安全地将故障模块拔出并更换上新模块，整个过程对生产零影响。

核心参数速览：

技术原理与创新价值：

创新点1：真正的无损并联冗余与均流技术3500/15的核心价值在于其先进的冗余架构。多个模块并联时，采用“主动电流共享”技术，能自动平衡各模块的输出电流，防止单模块过载。当一个模块故障时，它会被无缝地从供电总线中隔离，其余模块立即承担全部负载，实现零切换时间的供电连续性，满足了保护系统对电源的最高可用性要求。创新点2：全面的诊断与通信能力模块具备完善的内部诊断功能，可监测输入电压、输出电压、输出电流、内部温度等关键参数。这些信息可通过3500背板通信传输给框架接口模块（3500/20），进而上传至监控系统。这使得运维人员可以实时监控电源的健康状态，实现预测性维护，而非故障后维修。创新点3：支持热插拔的模块化设计模块采用坚固的卡扣设计，并配有专用的插拔手柄。在系统运行且冗余配置生效的情况下，可直接将故障模块拔出，并将新模块插入。背板上的电源连接器设计确保了“先连接后断开”的顺序，防止在插拔过程中产生电弧或电源中断，极大提升了系统的可维护性。

应用案例与行业价值：

案例：石化行业乙烯裂解气压缩机组保护某百万吨乙烯装置的裂解气压缩机是工厂的“心脏”，其3500系统配置了冗余的3500/15电源。一次，装置附近的大功率设备启动导致电网电压瞬间剧烈波动，造成一台3500/15电源的输入级损坏。得益于冗余配置，另一台电源毫无中断地提供了纯净、稳定的电力，确保了在整个电压波动事件中，对压缩机轴振动、轴位移的监测从未间断，保护逻辑依然有效，避免了一次因电源问题可能导致的全装置非计划停车，经济损失高达千万。设备经理表示：“3500/15电源的冗余能力不是摆设，它在我们最需要的时候证明了其价值，是我们实现长周期运行的关键保障。”

相关产品组合方案：

· •3500机架：电源模块的物理安装载体。

· •3500/20 框架接口模块：系统的通信和管理核心，也接收来自3500/15的诊断信息。

· •其他3500监测模块：如3500/42（振动/位移）、3500/25（键相器）、3500/32（温度），是3500/15的负载。

· •系统电源：为整个机柜提供交流或直流输入电源。

· •3500组态软件：用于系统组态和监控，可查看电源模块状态。

安装维护与全周期支持：

BENTLY 3500/15 127610-01的安装必须由专业人员在系统断电下进行，将其插入机架指定的电源槽位（通常为最左侧），并确保锁紧手柄到位。日常维护主要是定期检查其状态指示灯，并通过软件监控其运行参数。当模块故障时，其面板上的“FAIL”LED会亮起。在确认系统中有冗余电源正常工作后，可配戴防静电手环，握住模块手柄，直接将其垂直拔出。然后将新模块沿导轨插入到底即可。
