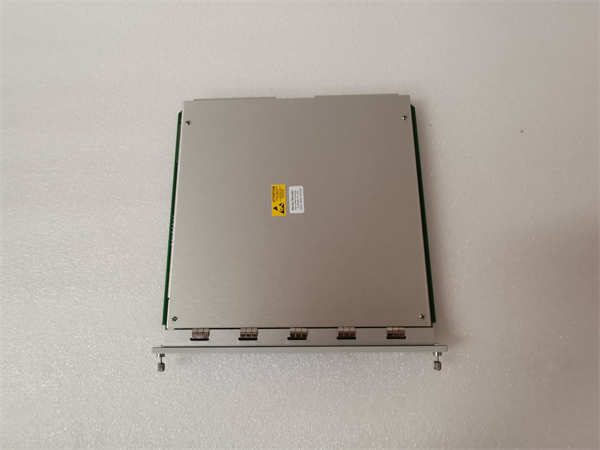

3500/92 136180-01 BENTLY NEVADA

BENTLY NEVADA 3500/92（部件号：136180-01）是贝克休斯（Bently Nevada）公司3500机械保护系统中的一款高性能通信网关模块。该模块属于系统通信接口类别，作为3500监测机架与上层控制系统（如DCS、PLC）或资产管理系统（如System 1*）之间的关键数据桥梁，负责实时传输机械状态监测数据、报警信息及系统诊断数据。

应用场景：

在大型石化企业的乙烯装置中，裂解气压缩机组作为核心设备，其运行状态直接关系到全厂生产。该机组的Bently Nevada 3500机械保护系统通过3500/92通信网关模块，将实时振动、温度、转速等关键数据以及报警、危险停机信号，同时通过Modbus TCP/IP和Ethernet/IP协议，分别传输至装置DCS（用于连锁停机控制）和全厂资产管理系统（用于预测性维护分析）。当机组轴承振动出现异常趋势时，3500/92模块不仅确保停机信号毫秒级送达DCS触发安全联锁，还将详细的频谱波形数据送至工程师桌面，为故障诊断和预测性维护提供了关键依据，实现了从安全保护到智能运维的跨越。

核心参数速览：

技术原理与创新价值：

创新点1：强大的多协议支持与数据集成能力。3500/92模块的核心价值在于其卓越的通信灵活性。它的两个以太网端口可以独立配置为不同的工业协议（如一个端口用于Modbus TCP与DCS通信，另一个端口用于Ethernet/IP与PLC或资产管理系统交互）。这种能力使得一套3500系统能够同时服务于过程控制和安全保护、以及高级状态监测分析等多个不同需求的系统，避免了复杂的数据转发和接口转换，减少了系统复杂性和潜在故障点。创新点2：高可靠性设计与网络冗余支持。模块支持双网卡冗余工作模式，当主网络路径发生故障时，能自动切换到备用网络，确保关键机械保护数据和报警信息不丢失。其坚固的工业级设计确保了在恶劣电磁环境下的稳定通信，满足了关键机组7x24小时不间断运行对数据可靠性的最高要求。创新点3：丰富的数据传输与诊断功能。3500/92不仅仅是简单传输报警状态，它能够将3500机架内所有监测模块（如振动、位置、温度模块）的详细数据，包括实时值、报警状态、甚至动态的波形（Waveform）和频谱（Spectrum）数据，高效地传输至上位系统。这为实施预测性维护和高级诊断提供了坚实的数据基础，极大地挖掘了状态监测数据的潜在价值。

应用案例与行业价值：

某大型水电站的水轮发电机组状态监测系统升级中，在原有的3500系统基础上增加了3500/92通信网关。该模块成功将机组摆度、振动等数据通过IEC 104规约接入电站的计算机监控系统（SCADA），同时通过Modbus TCP协议将详细数据送至基于Bently Nevada System 1的厂级状态监测平台。这使得运行人员能在中控室实时监控机组状态，而诊断工程师在办公室就能进行深入分析。在一次机组检修后启动过程中，3500/92*传输的实时数据帮助诊断团队及时发现并确认了转子微量不平衡的趋势，指导现场人员精准调整配重，避免了机组带病运行，保障了电网的供电安全与稳定性。

相关产品组合方案

1. 1.3500/15 框架接口模块（RIM）： 机架核心管理模块，与3500/92紧密协同工作。

2. 2.3500/42M 振动监测器： 提供振动数据，是3500/92传输的主要数据源之一。

3. 3.3500/25 键相器模块： 提供相位参考信号，其数据对诊断至关重要。

4. 4.Bently Nevada System 1*软件： 上层资产性能管理平台，是3500/92的重要数据目的地。

5. 5.3500/22 透明中继接口模块： 用于扩展I/O或特殊通信需求。

6. 6.3300 XL 8mm 电涡流传感器： 前端传感元件，提供原始信号。

7. 7.第三方DCS/PLC系统： 如艾默生Ovation、西门子PCS 7等，通过3500/92接收保护信号。

安装维护与全周期支持

BENTLY NEVADA 3500/92（部件号136180-01）的安装需在系统断电情况下进行，插入3500机架指定的通信槽位。配置需使用Bently Nevada专用组态软件（如3500 Configuration Software），设置IP地址、通信协议、数据点表等参数。日常维护主要包括检查网络连接状态、LED指示灯，以及通过软件监控通信流量和错误计数。
