BENTLY 3500-42M 176449-02

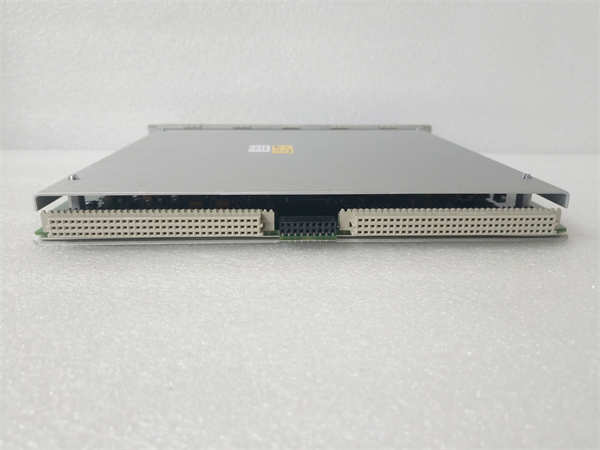

BENTLY 3500-42M 176449-02是贝克休斯（Baker Hughes）旗下Bently Nevada公司生产的一款4通道冗余供电振动监测器，属于其3500机械保护系统的核心组件。该模块是3500-42标准模块的冗余供电升级版本，专为需要最高可靠性供电的关键旋转设备（如大型离心压缩机、燃气轮机、蒸汽轮机）而设计，可同时接收4个涡流传感器或速度传感器信号，实现对轴振动、轴位移、键相等参数的连续监测和保护。

应用场景：

在西北地区某大型天然气输送管道的增压站，一台关键的离心式压缩机需要7x24小时不间断运行。其转子振动直接关系到管线的输送安全和效率。该压缩机的轴承处安装了XY两个方向的涡流传感器，监测径向振动；同时安装一个键相传感器监测转速和相位。这些传感器信号全部接入BENTLY 3500-42M 176449-02监测模块。模块的冗余供电设计确保即使站内一路控制电源失效，振动监测保护功能也毫不停顿。当压缩机因气流扰动导致振动缓慢爬升并接近报警值时，3500-42M准确发出预警，并通过TDI（包络波）频谱分析功能，提示振动能量集中在转子通过频率，运维人员据此判断存在轻微不平衡，利用计划停车机会进行了动平衡校正，成功避免了一次因振动超标导致的非计划停机，保障了管线输气的连续性。

核心参数速览

技术原理与创新价值

创新点1：冗余电源输入与超高供电可靠性。3500-42M的核心优势在于其冗余供电（-M）设计。模块具备两路独立的电源输入接口，当一路电源故障时，模块能无缝切换到另一路电源，确保振动监测和保护功能在任何情况下都不会因单一电源故障而中断。这对于要求绝对安全可靠的关键设备（如管线压缩机、主风机）至关重要，是实现设备“零意外停机”目标的关键保障。创新点2：集成高级诊断工具（TDI/TSD）与预测性维护能力。模块不仅提供基本的通频幅值报警，还集成了包络波（TDI）和频谱（TSD）监测功能。TDI能有效提取出被背景噪声淹没的、与轴承或齿轮缺陷相关的早期冲击信号，TSD则提供详细的频谱图。这使得3500-42M不仅能实现“故障停机保护”，更能实现“早期故障预警”，帮助运维人员在设备性能恶化前发现轴承疲劳、齿轮磨损等潜在问题，实现从被动维修到预测性维护的转变。创新点3：通道完全隔离与高精度测量。模块的4个通道在电气上完全隔离，这意味着任一通道的故障（如传感器线路短路）不会影响其他通道的正常工作。每个通道都采用高精度的前置器电路和ADC，确保了对微弱的传感器信号进行精确的调理和测量，从而提供可靠的振动数据用于保护和控制。

应用案例与行业价值

在某沿海大型炼化企业的催化裂化装置中，主风机组是装置的“心脏”。其振动保护系统采用Bently Nevada 3500系统，并选用3500-42M模块监测风机和汽轮机转子的振动。应用价值：

1. 1.供电无忧：冗余供电设计在一次雷击导致一路UPS掉电时，3500-42M持续稳定工作，避免了因监测系统失电导致的机组联锁停车。

2. 2.预警避免事故：模块的TDI功能提前数周预警了风机变速箱轴承的外圈缺陷，工厂利用计划检修窗口更换了轴承，避免了因轴承碎裂导致的齿轮箱严重损坏和长达数周的停产，间接经济效益超过千万元。

3. 3.提高可用性：其高可靠性和早期诊断能力，使运维团队对机组的健康状况了如指掌，大幅提升了装置的运行可用率（Availability）。

相关产品组合方案

1. 1.3500系统框架与电源： 为所有监测模块提供安装基础和高可用性供电。

2. 2.涡流传感器系统（如3300 XL 8mm 探头、延伸电缆、前置器）： 振动信号的来源。

3. 3.3500/15 键相器模块： 如需独立的键相测量通道。

4. 4.3500/22M 轴向位移模块： 专用于轴向位移监测。

5. 5.3500/92 通信网关： 将3500系统数据集成至DCS或资产管理系统（System 1）。

6. 6.Bently Nevada System 1软件： 上层平台，用于高级诊断、数据管理和预测性维护。

安装维护与全周期支持

BENTLY 3500-42M 176449-02的安装和配置需由专业人员进行。模块需正确插入3500机架的槽位，并确保锁紧。传感器接线需使用同轴电缆，并注意屏蔽层的单点接地。调试阶段需使用专用软件（如Configuration Utility）设置通道类型、报警值、TDI频带等参数。
