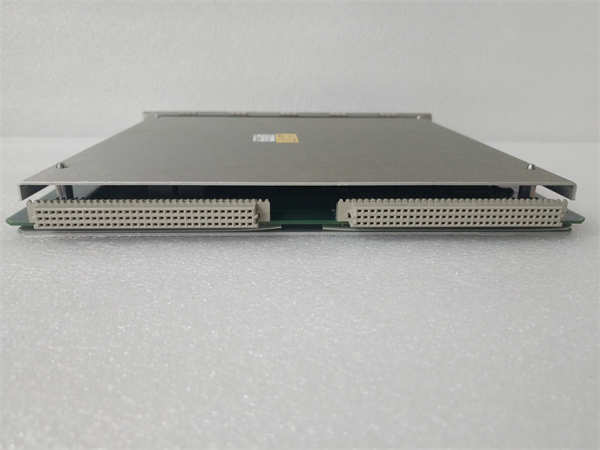

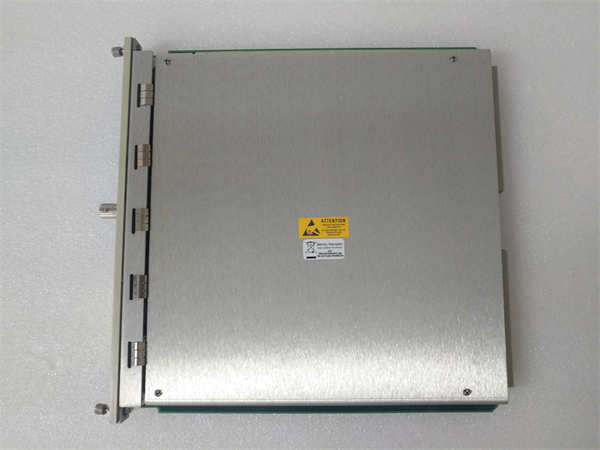

BENTLY 3500-53 133388-01

BENTLY 3500-53 133388-01是贝克休斯（Baker Hughes）旗下Bently Nevada公司生产的一款双通道转速/键相器模块，属于其3500机械保护系统的关键组件。该模块专为监测旋转机械的转速（RPM）并提供精确的键相（Keyphasor®）参考信号而设计，是进行超速保护、振动相位分析以及实现转子动平衡的基础。

应用场景：

在华东地区某大型炼化企业的催化裂化装置中，主风机组由汽轮机驱动，其转速稳定至关重要。机组轴上安装了一个键相探头，正对一个凸起或凹槽（键相标记）。BENTLY 3500-53 133388-01模块接收该探头产生的每转一次的脉冲信号。这个信号一方面用于精确计算实时转速，当转速超过设定危险值时，模块触发超速停机保护，防止“飞车”事故。另一方面，该键相信号作为相位基准，被同时送到3500-42M等振动模块，振动波形与键相脉冲同步，使得系统能够确定振动的高点位置，准确判断转子不平衡的方向。一次开车过程中，3500-53监测到转速迅速上升并触及报警值，系统可靠动作，避免了设备损坏。日常维修中，维修人员利用其提供的键相信号，成功进行了转子现场动平衡，将振动值降至优良范围。

核心参数速览

技术原理与创新价值

创新点1：精确的转速测量与可靠的超速保护机制。模块采用高精度的周期测量或频率测量技术，将键相探头产生的脉冲信号周期转换为转速值。其超速保护功能基于硬件的比较器，响应速度极快，确保在转速超过危险设定点时能毫秒级触发停机信号，可靠性远高于依赖软件扫描的普通PLC系统。创新点2：提供同步基准，赋能高级诊断功能。3500-53的核心价值在于其产生的键相参考信号。该信号是振动分析的“时基”坐标原点，使系统能够确定：

· •振动相位：判断转子不平衡的质量高点位置，这是进行现场动平衡的前提。

· •同步振动分析：生成同步（或阶比）频谱，有效识别与转速同步的振动分量（如不平衡、不对中），滤除背景噪声。没有键相信号，这些高级诊断功能将无法实现。

创新点3：双通道冗余与信号质量诊断。双通道设计允许配置为冗余模式，一个通道故障时另一个通道仍可继续工作，提高可用性。模块持续监测输入信号的质量（如幅值是否足够、脉冲形状是否正常），一旦发现信号劣化（如探头被油污覆盖导致信号减弱），会提前发出警报，提示维护，避免因键相信号丢失导致振动分析功能失效。

应用案例与行业价值

在某大型天然气输送管线的离心式压缩机组中，BENTLY 3500-53模块用于监测燃机转速并提供键相基准。其超速保护功能是机组安全的核心。同时，运维团队定期通过系统采集带相位标记的振动数据。一次，振动监测显示一倍频振幅增大，且相位稳定。借助3500-53提供的可靠键相，分析人员准确判断出不平衡质量所在的角度，指导现场在正确的角度上添加配重，一次试重即成功将振动降至合格范围，避免了不必要的停机拆检，节约了大量时间和成本。

相关产品组合方案

1. 1.键相探头： 电涡流传感器或磁电式传感器，提供原始键相信号。

2. 2.3500 系统框架与电源： 模块的运行平台。

3. 3.3500-42M 振动监测模块： 键相信号的主要使用者，用于振动相位分析。

4. 4.3500系统软件： 用于组态、调试和数据分析。

5. 5.Bently Nevada System 1软件： 上层平台，用于高级诊断和预测性维护。

安装维护与全周期支持

BENTLY 3500-53模块的安装需确保键相探头安装符合规范（合适的间隙电压、方向正确）。模块通过软件组态设置齿数、报警值等参数。
