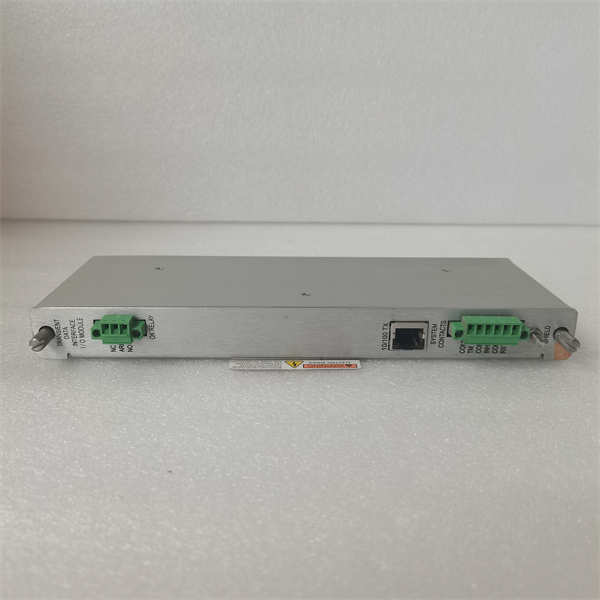

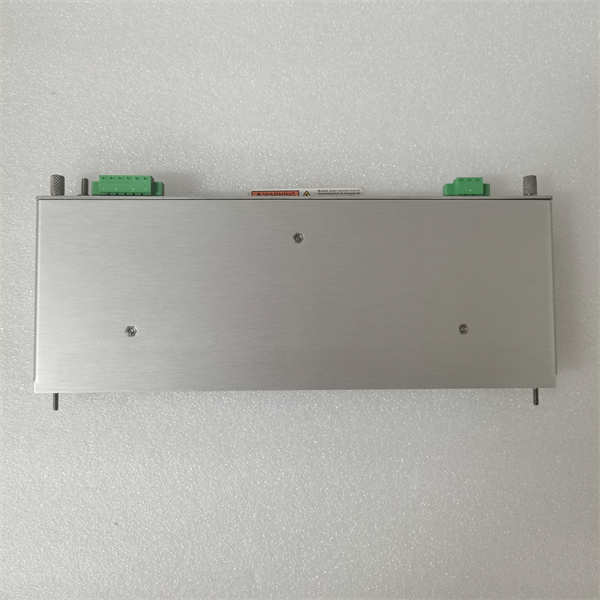

BENTLY 146031-01

BENTLY NEVADA 146031-01是贝克休斯旗下本特利内华达公司为其经典的3500机械保护系统设计的一款重要框架组件。它通常作为机架接口模块或通信网关模块，是3500监测系统机架内部模块与外部系统（如DCS、PLC或上层监控系统）进行数据交换和管理的核心枢纽。

应用场景：

在一座大型联合循环电站的核心区域，燃机-发电机组正高速运转。整个机组的轴承振动、轴位移、键相等数百个关键参数，均由本特利内华达3500系统实时监测。在这个系统的机架中，BENTLY 146031-01模块充当着“总指挥”的角色。它不断轮询机架内所有监测模块（如振动模块、温度模块）的数据，并将浓缩后的报警、危险状态以及关键过程变量，通过高速网络（如以太网）稳定地传输至电站的分散控制系统。当振动值超标时，146031-01确保跳闸信号被毫秒不差地送出，同时将详细的诊断信息上传，为运维团队提供了精准的决策依据，避免了恶性事故的发生。

核心参数速览：

技术原理与创新价值：

创新点1：高效的机架管理与数据集中处理。146031-01作为框架的“大脑”，负责协调框架内所有I/O模块的工作。它汇总并处理来自振动、温度、位置等模块的原始数据，将其转换为更简洁、更有用的信息（如报警状态、4-20mA模拟量输出），极大减轻了上级控制系统的通信负载，提升了整个数据链的效率。创新点2：灵活的协议转换与系统集成能力。该模块充当了3500系统专用内部协议与外部通用工业协议（如Modbus TCP/IP）之间的“翻译官”。这种能力使得本特利内华达专业的机械保护数据能够无缝集成到几乎所有主流的DCS或PLC中，实现了保护系统与控制系统的完美融合，打破了信息孤岛。创新点3：增强的系统可靠性与可维护性。模块持续监控框架电源的健康状况以及各个槽位模块的在线状态。任何模块故障、通讯中断或电源异常都会立即被其检测到，并通过前面板LED和通信报文发出明确报警，使运维人员能够快速定位问题，实现预测性维护，最大化系统可用性。

应用案例与行业价值：

案例：石油化工行业大型原料气压缩机组某石化企业乙烯装置的原料气压缩机组是整个生产链的“心脏”，其安全稳定运行至关重要。该机组配备了完整的3500监测系统，核心是 BENTLY 146031-01接口模块。应用流程：146031-01模块集成机架上所有监测模块的数据，并将关键的振动、温度报警信号以及4-20mA的轴承振动趋势信号，通过Modbus TCP/IP稳定地传送至工厂的DCS。操作人员在中央控制室即可全面掌握机组健康状态。带来的改进：系统投用后，实现了对机组状态的24/7实时监控。设备经理表示：“146031-01模块就像一位永不疲倦的哨兵长，它带来的最大价值是信息的整合与可靠传输。我们基于它提供的稳定数据，成功预警了一次轴向位移增大的趋势，避免了计划外停机，经济损失超过千万元。”

相关产品组合方案：

· •BENTLY NEVADA 3500/42M 瞬态数据接口模块：用于捕获和存储机组启停数据，与 146031-01协同进行高级诊断。

· •BENTLY NEVADA 3500/15 电源模块：为整个框架（包括 146031-01）提供冗余、稳定的电力。

· •BENTLY NEVADA 3300XL 系列传感器：包括探头、延伸电缆、前置器，是系统的“感官”。

· •BENTLY NEVADA 3500/22 振动监测器：框架内的核心监测模块，为 146031-01提供振动数据。

· •BENTLY NEVADA System 1® 软件：上层诊断平台，通过 146031-01等接口获取数据进行深度分析。

安装维护与全周期支持：

146031-01的安装必须由专业人员进行，需确保在系统完全断电后，将其精确插入3500框架最左侧的指定槽位。上电后，需使用本特利内华达专用软件（如组态工具）对其进行地址、通信参数等配置，以使其能正确识别框架模块并与DCS建立连接。
