BENTLY 3500/33 149986-01

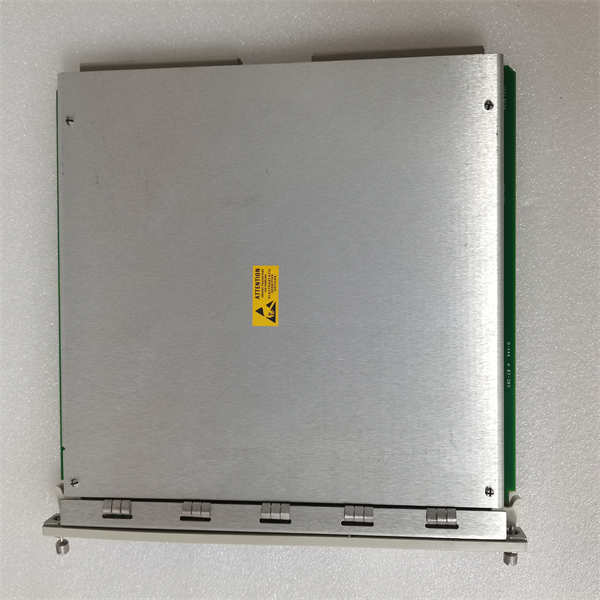

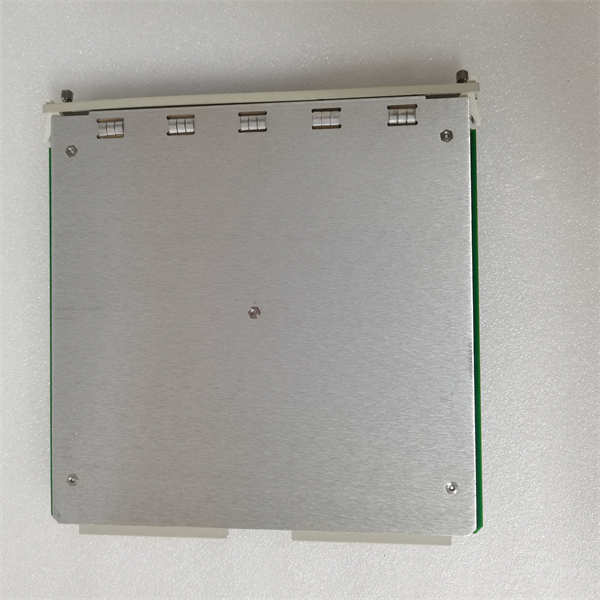

BENTLY 3500/33 149986-01是贝克休斯旗下Bently Nevada公司生产的3500系列机械状态监测系统中的一个16通道继电器模块。该模块不直接采集振动信号，而是作为系统的“执行终端”，接收来自其他监测模块（如振动/位移监测器）的报警信号，并通过其内部的高可靠性继电器触点，直接控制外部设备（如紧急停机阀、声光报警器），是机组安全保护链的最后一道关键环节。

应用场景：

在一座大型化工厂的裂解气压缩机组中，3500系统实时监测着压缩机的轴振动、轴位移、转速等关键参数。当振动值超过危险阈值，预示着设备可能发生严重摩擦或损坏时，3500/33继电器模块会立即动作。它接收来自振动监测模块的危险（Danger）报警信号，在毫秒级时间内，其对应的常开触点闭合，接通紧急停机（ESD）回路，迫使主蒸汽阀快速关闭，使机组安全停机。这一动作避免了潜在的设备毁灭性事故，保护了数千万的资产和工厂安全。

核心参数速览：

技术原理与创新价值

创新点1：双稳态（锁定式）继电器设计。这是3500/33模块的核心创新。一旦模块因报警信号而动作，继电器状态将被“锁定”并保持，即使模块意外断电或报警信号消失，触点也不会复位。只有通过手动复位（现场按钮或软件命令）才能解除报警状态。这一“故障安全”设计确保了在电源故障等极端情况下，保护动作依然有效，防止系统在不明状态下自动重启。创新点2：高灵活性的通道配置。每个通道都可以独立配置其逻辑行为。例如，可以设置为“报警驱动”（接收到报警信号时触点动作）或“正常驱动”（系统正常时触点动作，报警时释放）。这种灵活性允许它适应各种不同的安全联锁逻辑需求，如驱动停机、预报警、或辅助报警指示。创新点3：无缝的框架集成与诊断。模块通过3500框架背板与其它监测模块通信，无需外部接线来传递报警信号，大大提高了系统的可靠性和响应速度。同时，模块面板上每个通道都有独立的LED指示灯，并提供全面的诊断信息至框架接口模块，使运维人员能快速定位通道状态和故障。

应用案例与行业价值

案例：天然气输送管线离心式压缩机保护。某长输管线压气站的核心设备是燃气轮机驱动的离心压缩机。其保护系统采用Bently Nevada 3500系统，其中3500/33模块被用于多重保护：其中4个通道用于超速和振动高高停机，2个通道用于轴承温度过高停机，其余通道用于预报警和工艺连锁。在一次因滤网堵塞导致的喘振前夕，振动监测模块发出危险信号，3500/33模块迅速动作，触发停机，避免了压缩机叶轮的严重损坏。站内工程师表示：“3500/33模块的可靠性是我们敢让压缩机‘无人值守’运行的信心来源之一。”

相关产品组合方案

1. 1.3500/42M： 瞬态数据接口模块，用于捕获和传输停机事件前后的详细数据。

2. 2.3500/25： 键相器模块，为系统提供转速和相位基准。

3. 3.3500/32： 4通道继电器模块，适用于需要较少继电器通道的应用。

4. 4.3500/22M： 双通道振动/位移监测器，是3500/33模块最主要的报警信号来源。

5. 5.3500/15： 框架电源模块，为整个框架（包括3500/33）供电。

6. 6.3500/92： 通信网关，将3500系统数据上传至DCS或上层管理系统。

7. 7.330180-90-00： 前置器，用于测量轴相对振动。

安装维护与全周期支持

BENTLY 3500/33 149986-01采用标准的3500框架插拔式安装，支持热插拔（在确认安全的前提下）。安装前需通过本特利的专用配置软件（如System 1或本地编程器）完成各通道的逻辑配置。日常维护主要是观察模块LED指示灯状态，确保无异常报警。当某个通道的继电器动作后，必须先在确认现场故障已排除的前提下，再进行手动复位（通过框架接口模块或现场复位按钮）。模块本身具有高可靠性，平均无故障时间长。
