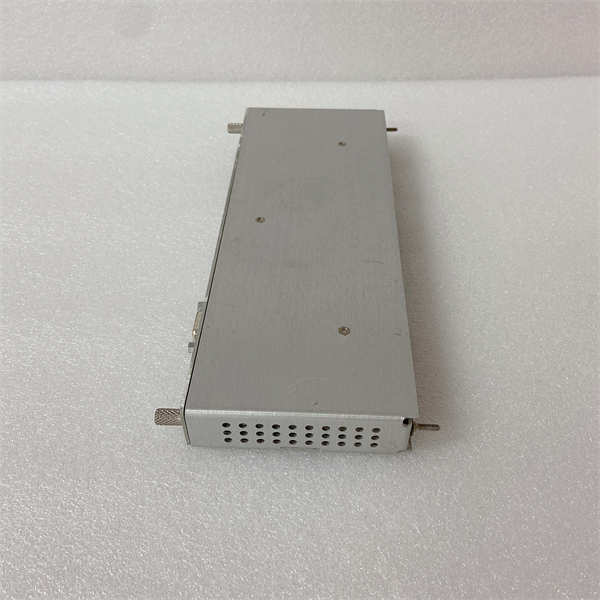

136188-01 BENTLY

BENTLY 136188-01是贝克休斯旗下本特利内华达（Bently Nevada）公司生产的3500系列监测系统中的一个专用模块——超速检测模块。该模块用于连续监测旋转机械的转速，并在转速超过预设的危险值时，发出报警和停机信号，是防止机组超速（“飞车”）这一最危险事故的核心保护设备。

应用场景：

在一座大型化工厂的裂解气压缩机驱动汽轮机上，转速必须被严格控制在安全范围内。一旦超速，可能导致叶片断裂、轴系损坏等灾难性后果。BENTLY 136188-01模块被安装在3500系统机架中，它接收来自安装在轴上的磁阻式转速探头（如330103-00-05-10-02-00）的信号。模块内部采用三重冗余（TMR）逻辑对转速信号进行处理和判断。当转速达到第一设定值（如额定转速的110%）时，它触发“超速预警”报警；若转速继续升高至第二更高设定值（如额定转速的112%）时，136188-01会立即通过其继电器触点输出一个停机信号，驱动紧急停机阀动作，切断汽轮机进汽，迫使机组安全停机。

核心参数速览

技术原理与创新价值

创新点1：三重模件冗余（TMR）安全架构。136188-01的核心价值在于其内部的三重冗余设计。每个通道的转速信号由三套独立的电路同时进行处理和逻辑判断，最终采用“三选二”的表决机制输出结果。这意味着单一元件故障不会导致误停机（提高可用性），更不会导致危险发生时拒动作（提高安全性），实现了故障安全。创新点2：智能化的探头故障检测与信号处理。模块能够持续监测转速探头的工作状态。当探头发生断路、短路或信号幅值过低等故障时，模块会立即产生“传感器故障”报警，并可按预设逻辑进入安全状态，防止因信号失效导致保护功能丧失。同时，它能有效处理低速时的信号抖动，确保测量的准确性。创新点3：灵活且安全的配置与管理。通过本特利内华达专用软件（如System 1或3500 Rack Configuration Software），可以安全、便捷地设置两个超速设定值、延时时间、表决逻辑等参数。所有修改都有严格的权限管理和变更记录，符合功能安全标准对软件修改的要求。

应用案例与行业价值

案例：联合循环电厂燃气轮机超速保护系统。某电厂的一台9F级燃气轮机，其超速保护系统核心采用BENTLY 136188-01模块。在一次电网故障导致发电机瞬间甩负荷的极端工况下，汽轮机转速急剧上升。136188-01模块在毫秒级内准确检测到转速超过了危险设定值，其TMR系统一致表决通过，可靠地触发了停机信号，燃气轮机燃料阀迅速关闭，避免了因转速失控可能造成的数千万元设备损失和电网冲击。这次成功动作证明了136188-01在关键时刻的可靠性和重要性。

相关产品组合方案

1. 1.磁阻式转速探头（MPU）：如330103-00-XX-XX-XX，是136188-01的信号来源。

2. 2.3500/15电源模块：为整个3500机架（包括136188-01）供电。

3. 3.3500/22M振动监测模块：与136188-01协同工作，提供全面的机械保护。

4. 4.3500/92通信网关：将136188-01的报警和数据上传至DCS或SIS。

5. 5.继电器：用于将136188-01的停机触点信号进行隔离和放大，驱动现场执行机构。

6. 6.本特利内华达 System 1软件：用于高级数据分析、系统配置和资产管理。

安装维护与全周期支持

BENTLY 136188-01的安装、配置和维护必须由经过培训的专业人员执行。模块需插入3500机架的指定槽位。安装后，必须使用专用软件对其进行组态，包括设定点值、报警延时、表决逻辑等，并完成全面的功能测试。日常维护主要通过软件监控模块状态和诊断信息。定期进行超速保护功能测试是强制性的安全要求，通常通过模拟转速信号（如用转速校准仪）来验证从探头到最终执行机构的整个回路动作是否准确可靠。
