146031-01 BENTLY

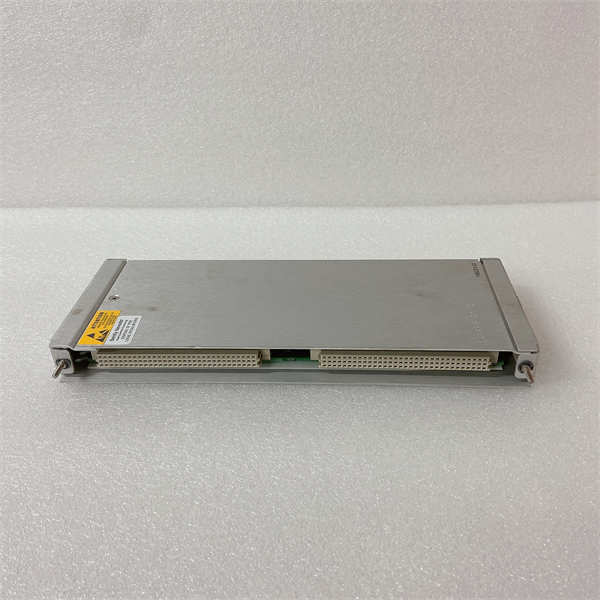

BENTLY 146031-01是贝克休斯旗下本特利内华达（Bently Nevada）公司生产的3500系列机械保护系统中的一个专用模块——转速/相位模块。该模块的核心功能是精确测量旋转机械的转速，并提供一个与轴每转一次严格同步的键相脉冲信号。这个键相信号是进行振动相位分析、动平衡校正、阶比跟踪以及扭振测量等高级诊断的基础，是旋转机械状态监测与故障诊断系统中不可或缺的关键组件。

应用场景：

在一座大型化工厂的原料气压缩机组大修后，需要进行现场动平衡以消除振动。BENTLY 146031-01模块在此过程中扮演了“计时基准”的角色。技术人员在压缩机轴上贴了一个反光标签作为键相标记，并安装了一个电涡流探头（或光电传感器）正对该标记。机组启动后，146031-01模块持续监测转速，并在探头每次检测到反光标记的瞬间，产生一个精确的键相脉冲信号。这个脉冲信号与振动信号（来自如3500/42M振动模块）同时被数据采集系统记录。通过分析振动信号峰值与键相脉冲之间的时间差，即可确定振动的相位角，从而精确计算出需要在转子的什么位置添加多大配重才能实现平衡。没有146031-01提供的这个精确相位基准，动平衡工作将无法进行。

核心参数速览

技术原理与创新价值

创新点1：提供精确的振动相位基准。146031-01的核心价值在于它能从轴的旋转信号中提取出精确的“相位”信息。它产生的键相脉冲标志着轴在每转中某个固定参考点的位置。将振动信号的波形与这个脉冲进行对比，就能确定振动高点相对于轴上参考点的角度（相位）。这是诊断转子不平衡、不对中、轴裂纹等故障的决定性参数。创新点2：灵活适配多种传感器类型。该模块设计兼容本特利内华达等多种键相探头，包括非接触式的电涡流探头和磁阻探头，以及光电传感器。这种灵活性允许它根据不同的安装条件、转速范围和环境要求（如防爆）选择最合适的探头，适用性极广。创新点3：集成转速监测与高级诊断触发。146031-01不仅提供键相脉冲，还实时计算并输出精确的转速值。这个转速值可用于超速保护（配合其他模块）、触发数据采集（如启动/停机过程数据采集），并支持“阶比分析”（将振动频率表示为转速的倍数），这对于分析变速机械（如汽轮机启停机）的振动特性至关重要。

应用案例与行业价值

案例：发电厂汽轮机启停机过程数据分析（Bode图/奈奎斯特图）。电厂对一台300MW汽轮机大修后启动时，利用BENTLY 146031-01模块采集启停机数据。键相探头提供相位基准，振动探头测量轴承振动。系统在转速升降过程中，连续记录下不同转速对应的振动幅值和相位，自动绘制出Bode图（幅值/相位-转速曲线）和奈奎斯特图。这些图表清晰地显示了转子的临界转速和共振特性，验证了动平衡效果和轴系对中情况，为机组长期安全运行提供了重要依据。146031-01提供的精确相位信息是生成这些诊断图谱的关键。

相关产品组合方案

1. 1.键相探头：如330104-00-05-10-02-00（电涡流键相探头）或磁阻式键相探头。

2. 2.反光标签：用于配合光电或电涡流探头产生键相信号。

3. 3.3500/42M振动监测模块：接收146031-01的键相脉冲，进行带相位的振动监测与分析。

4. 4.3500/92通信网关：将转速、相位数据及启停机曲线数据上传至上层系统（如System 1™）。

5. 5.本特利内华达 System 1™软件：用于高级数据分析、诊断和启停机报告生成。

6. 6.3500框架与电源：为整个系统提供平台和电力。

安装维护与全周期支持

BENTLY 146031-01的安装需由专业人员进行。键相探头的安装位置和间隙调整至关重要，必须确保键相标记（如键槽、反光贴）每转只能被检测到一次。模块安装到3500机架后，需通过组态软件（如Rack Configuration Software）设置探头类型、灵敏度、齿数等参数。日常维护主要是检查键相信号的质量和稳定性。定期校验时，可使用转速校准仪模拟输入信号，验证模块测量的转速和键相脉冲输出的准确性。
