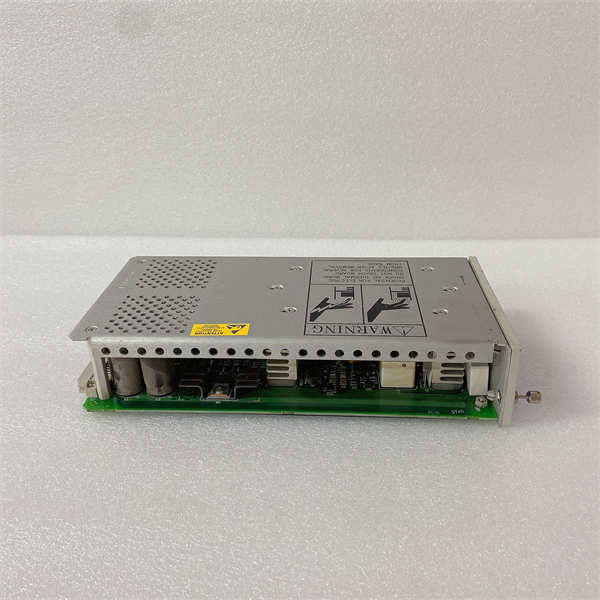

3500/15 133292-01 BENTLY

BENTLY 3500/15 133292-01是贝克休斯旗下本特利内华达（Bently Nevada）公司生产的3500机械保护系统专用的电源模块。该模块必须安装在3500机架（如3500/05）最左侧的指定槽位，负责将外部输入的直流或交流电源转换为稳定、洁净的直流电源，为机架内的所有监测模块（如振动、温度、转速模块）和背板通信提供动力。其冗余热插拔特性是确保整个机械保护系统高可用性的基石。

应用场景：

在化工厂的催化裂化装置中，主风机和燃气轮机的状态监测系统是装置安全运行的“生命线”。该系统采用本特利3500系统，其机架中插入了多块监测模块。BENTLY 3500/15电源模块作为系统的“心脏”，持续将外部110VDC控制电源转换为各模块所需的稳定低压直流电。为确保万无一失，系统采用了“1+1”冗余配置：两块3500/15模块并行工作，均分负载。当其中一块电源因内部故障或外部供电丢失而停止工作时，另一块电源能在毫秒内无缝承担全部负载，确保监测系统持续运行，不会因单一电源故障而引发误停机，从而保障了生产装置连续稳定运行。

核心参数速览

技术原理与创新价值

创新点1：冗余热插拔与无损切换。这是3500/15最核心的价值。它采用“OR-ing”二极管（或理想二极管）技术，允许多个电源模块并联并向背板供电。当其中一个模块发生故障或被拔出时，其输出端的隔离二极管可以防止电流倒灌，并由其他正常的模块立即接管全部负载，实现真正意义上的零延时切换，确保系统供电不中断。创新点2：精密的稳压与低纹波噪声。监测模块（特别是处理微弱振动信号的模块）对电源质量要求极高。3500/15采用先进的开关电源技术，结合多级滤波和稳压电路，输出极其稳定、纹波噪声极低的直流电源。这为高精度数据采集提供了“洁净”的电力环境，是测量准确性的基础。创新点3：全面的诊断与保护功能。模块内置了完善的监控电路，能够实时监测输入电压、输出电压、负载电流和内部温度。当出现异常（如输出过压、过流、短路）时，能立即启动保护并点亮故障指示灯，同时通过背板向框架接口模块（3500/20）报告状态，实现预测性维护，防止故障扩大。

应用案例与行业价值

案例：核电厂长周期运行的安全保障。核电站的汽轮机监测系统要求绝对可靠，其电源系统必须满足“单一故障准则”（即任何一个元件故障不应导致系统功能丧失）。在每台机组的3500系统机柜中，均配置了两块BENTLY 3500/15 133292-01电源模块，采用冗余模式供电。在一次厂用电切换过程中，一路外部供电短暂中断，其中一块电源模块失电。但由于冗余设计，另一块电源模块毫无间断地承担了全部供电任务，监测系统未受任何影响，持续为反应堆安全运行提供关键数据。这次事件验证了3500/15电源冗余方案的极端可靠性。

相关产品组合方案

1. 1.3500/05或 3500/02机架：电源模块必须安装在此类机架中。

2. 2.第二块3500/15电源模块：用于构建“1+1”冗余电源配置，实现最高可用性。

3. 3.3500/20框架接口模块：电源模块为其供电，并接收其诊断信息。

4. 4.监测模块：如3500/42M（振动）、3500/45（温度），是电源的负载。

5. 5.外部电源：如直流屏（110VDC）或不同断电源（UPS），为3500/15提供一次电源。

6. 6.电源分配单元（PDU）：用于为多个机柜或电源模块分配一次电源。

安装维护与全周期支持

BENTLY 3500/15的安装必须严格遵守规程。务必在断电情况下将其插入机架最左侧槽位并锁紧。连接外部电源线时，需确认电压等级（AC/DC）和极性正确。在冗余系统中，新增或更换模块时，应确保其输出电压与在线模块基本一致，以减少切换冲击。
