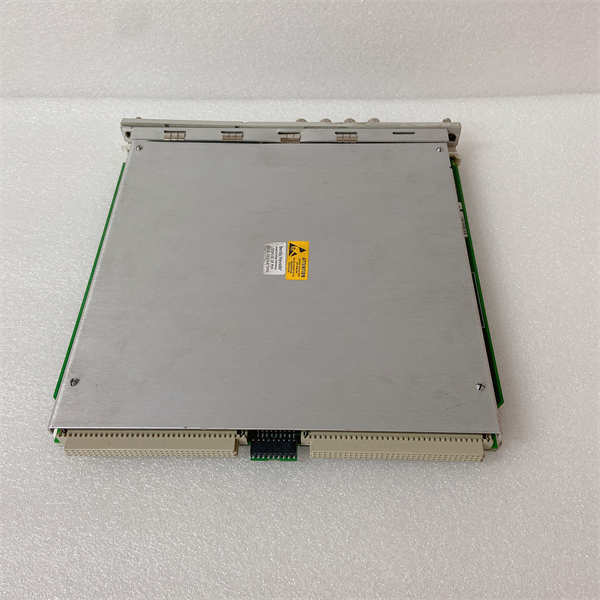

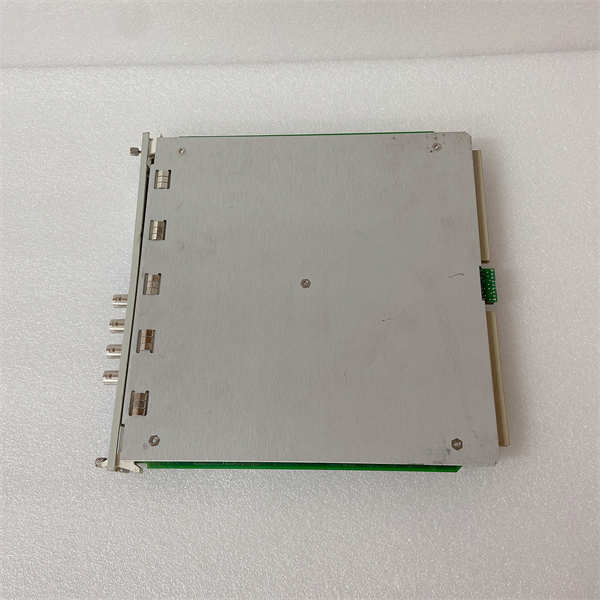

BENTLY 3500/42M 176449-02是贝克休斯旗下本特利内华达（Bently Nevada）公司生产的3500系列机械保护系统中的旗舰型四通道振动监测模块。该模块是系统中最先进的监测器之一，专为保护大型关键旋转设备（如汽轮机、燃气轮机、压缩机、风机）而设计。它不仅能监测通频振动，还能测量关键的1倍频振幅和相位，并集成了强大的动态数据记录（DDR）功能，是进行故障精准诊断和预测性维护的终极工具。

应用场景：

在一座大型联合循环电厂的燃气轮机上，需要对高压转子的振动进行全方位监测以预防喘振、不平衡和摩擦等故障。BENTLY 3500/42M模块被用于此关键任务。它连接来自高压转子轴承的X和Y方向涡流探头系统，实时监测轴相对振动。当机组启动时，模块的动态数据记录器（DDR）自动触发，连续记录振动幅值和相位随转速（键相）变化的曲线，生成博德图（Bode Plot）和奈奎斯特图（Nyquist Plot）。这些图表清晰显示了转子的临界转速和平衡响应，为动平衡提供依据。当发生异常振动时，DDR能捕捉事件前后的详细波形和频谱，帮助工程师快速定位故障根源，如叶片结垢或不对中。

核心参数速览

技术原理与创新价值

创新点1：集成动态数据记录（DDR）与高级诊断。这是3500/42M区别于基础模块的核心价值。DDR功能可以连续缓冲振动数据，并在报警、键相脉冲或命令触发时，保存事件前后长达数秒的原始时间波形和FFT频谱。这为工程师提供了故障诊断的“黑匣子”数据，能够精准分析振动成分（如不平衡、不对中、摩擦、谐波），而非仅仅知道“振动大了”。创新点2：同步相位测量与矢量监测。模块能够精确测量振动信号的1倍频幅值及其相对于键相脉冲的相位角。这个“矢量”信息是进行动平衡校正的基石，能直接指示出不平衡质量点的方位。同时，相位的突变也是诊断转子裂纹、松动等故障的关键指标。创新点3：可配置的TMR架构与超高可靠性。3500/42M可以配置为TMR（三重模件冗余）模式运行。三个模块同时对同一传感器信号进行采集和处理，通过“三选二”表决输出报警。这种架构为关键设备提供了最高等级的容错能力和安全性，确保单一故障不会导致系统失效，完全符合最严格的安全标准。

应用案例与行业价值

案例：石化行业裂解气压缩机振动故障根本原因分析。某乙烯装置的关键裂解气压缩机振动突然升高并报警。操作人员仅凭通频振动值无法判断原因。得益于BENTLY 3500/42M模块的DDR功能，系统自动保存了报警时刻的振动数据。分析显示，频谱中除了较高的1X分量外，还出现了明显的2X和3X分量，且相位不稳定。工程师据此准确诊断为转子严重不对中，而非简单的平衡问题。基于此精确诊断，停机后直接进行对中校正，避免了盲目进行动平衡而造成的检修延误，节省了数十万元的检修费用和巨大的停产损失。

相关产品组合方案

1. 1.涡流探头系统：如3300 XL 8mm 探头、前置器，用于测量轴相对振动，是42M最主要的信号源。

2. 2.3500/25键相器模块：为42M提供精确的相位基准，是测量相位的必要条件。

3. 3.3500/20框架接口模块：管理系统配置并与42M通信。

4. 4.3500/92通信网关：将42M的实时数据、报警和DDR记录上传至上层系统（如System 1™）。

5. 5.本特利内华达 System 1™软件：用于浏览DDR数据、进行高级分析、生成诊断报告和管理资产。

6. 6.速度/加速度传感器：用于连接42M的绝对振动监测通道。

安装维护与全周期支持

BENTLY 3500/42M 176449-02的安装、配置和维护必须由经过高级培训的专业人员执行。配置极其关键，需通过专用软件设置传感器类型、报警值、DDR触发条件、滤波模式等。TMR配置更是需要严谨的规划和测试。日常维护包括监控模块状态、检查DDR存储空间以及定期进行功能测试。测试应使用校准仪模拟振动和键相信号，验证从测量到报警乃至DDR触发的整个回路功能。
