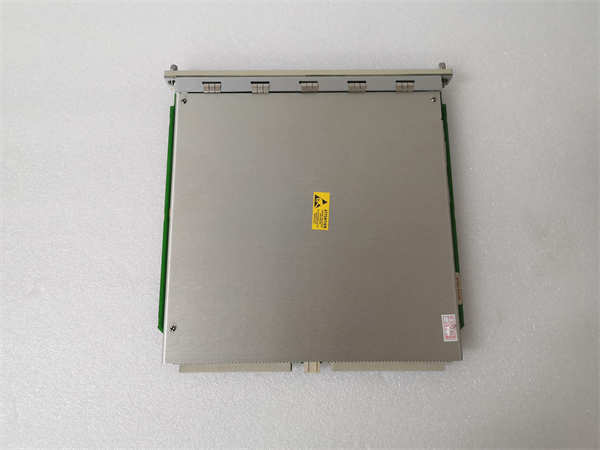

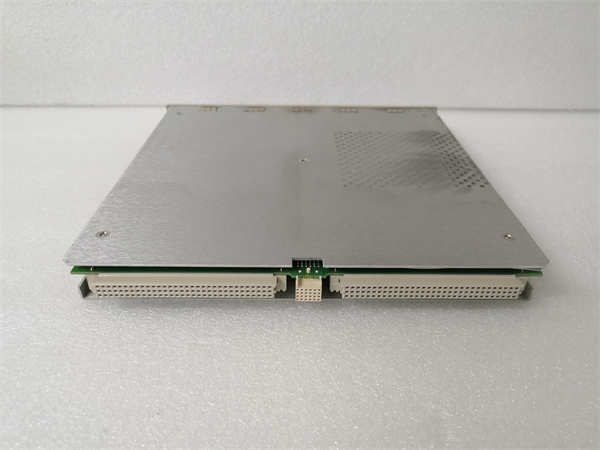

BENTLY 3500/22M 138607-01

BENTLY 3500/22M (138607-01) 是贝克休斯旗下Bently Nevada公司生产的一款高性能框架接口模块，专为3500机械监测系统设计。该模块作为整个监测系统与上层控制网络之间的通信网关，采用三重模块冗余架构，确保关键机组监测数据的可靠传输。

应用场景

在西南某大型水电站的机组状态监测系统中，需要对6台水轮发电机组（每台700MW）的振动、摆度、键相和温度等300多个测点进行实时监测。系统采用BENTLY 3500/22M 作为通信枢纽，通过三重化的通信链路将监测数据实时传输至分散控制系统和状态预测维护平台。在一次雷击导致厂用电切换的瞬态过程中，3500/22M 的TMR架构确保了即使单路通信中断，另外两路仍能维持数据的完整性和实时性，为运行人员提供了准确的机组状态信息，避免了因通信故障导致的误判断，保障了电网的稳定供电。

核心参数速览

技术原理与创新价值

创新点1：三重模块冗余通信架构3500/22M 采用独特的三重化设计，三个独立的通信处理器并行工作。当与DCS/PLC通信时，采用"三取二"表决机制确保数据传输的准确性。这种架构有效防止了单点故障，即使某个通信通道完全失效，系统仍能通过健康通道维持可靠通信，为关键机组提供了最高级别的通信可靠性保障。创新点2：智能数据预处理与压缩模块内置强大的数据处理能力，可对3500框架内各监测模块（如振动、温度、位移模块）的原始数据进行预处理和特征值提取。它不仅能传输实时监测值，还能打包传输波形、频谱等高级诊断数据，显著减轻了上层控制系统的通信负荷，同时为预测性维护提供了丰富的数据基础。创新点3：多协议支持与灵活配置3500/22M 支持多种工业标准通信协议，如专用的Bently Nevada协议和通用的Modbus RTU协议。通过配置软件可以灵活设置通信参数、数据点表和传输内容，使其能够轻松集成到不同厂商的控制系统中，大大提升了系统的兼容性和灵活性。

应用案例与行业价值

案例：大型炼化企业乙烯装置监测系统华东某百万吨级乙烯装置的裂解气压缩机机组采用BENTLY 3500/22M 构建机械保护系统。该机组是装置的核心设备，其非计划停机将导致整个装置停产，损失巨大。

· ••应用流程：3500/22M 模块通过三重化通信链路将压缩机的振动、位移、温度等关键参数实时传输至DCS。同时，通过Modbus RTU协议将详细的诊断数据（如频谱、波形）发送至状态监测系统，用于高级分析和故障预测。

· ••带来的改进：系统投运后，成功预警了多次转子不平衡和轴承早期磨损故障。其高可靠性通信确保了保护系统在紧急情况下准确动作，避免了设备严重损坏。仅一次避免非计划停机就节约了数千万元的维修和停产损失。

相关产品组合方案

构建完整的机械监测系统，以下产品与3500/22M 协同工作：

· ••3500/42M 监测器框架：为所有模块提供安装平台和背板通信。

· ••3500/15 电源模块：为框架内的模块供电。

· ••3500/25 键相器模块：为振动分析提供相位基准。

· ••3500/32M 振动监测模块：用于采集和处理振动信号。

· ••3500/45 温度监测模块：用于监测轴承温度等参数。

· ••3300系列传感器：如330101-00-060-050-02 电涡流传感器，是信号来源。

· ••System 1® 软件：用于系统组态、诊断和高级数据分析。

安装维护与全周期支持

BENTLY 3500/22M 模块安装在3500框架的指定槽位（通常为最右侧）。安装前需确认框架电源已关闭，模块插入后需锁紧固定螺钉。通信电缆应使用屏蔽双绞线，并确保屏蔽层单点良好接地。日常维护主要通过模块前面板的LED状态指示灯监控模块健康状态和通信链路状态。详细的配置和诊断需要通过笔记本电脑运行专用配置软件连接到模块的编程端口进行。
